Boîtier femelle pour câble série 734 WAGO 734-104/037-000 Nbr total de pôles 4 Pas: 3.50 mm 100 pc(s)

Connecteur électrique avec six emplacements, de couleur beige, de forme rectangulaire, utilisé pour relier des câbles dans des appareils électroniques.
Courbe de déclassement montrant la réduction du courant en fonction de la température ambiante croissante pour la barrette à ressorts, basée sur la norme EN 60512-5-2.

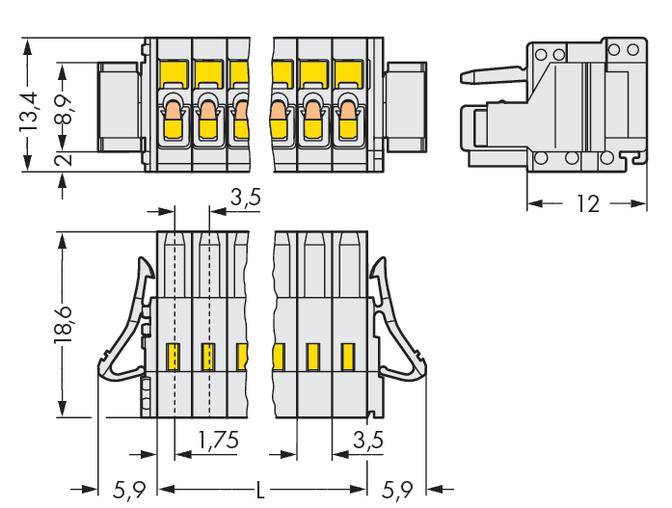

Dessin technique d'un connecteur électrique avec dimensions : 18,6 mm de hauteur, 12 mm de largeur. Détails des composants internes visibles.
1/3
Type de produit
Boîtier femelle pour câble
Forme
femelle, droit
Nbr de rangées
1
Série
série 734
Dimension grille
3.50 mm
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le ven. 11 décembre
Nombre (taille du paquet 100 pc(s))
Total (CHF 3.26 / pièce(s))
CHF 325.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur femelle MCS MINI

  • Contenu: 100 pc(s)
  • Nbr de rangées: 1
  • Nbr total de pôles: 4

Caractéristiques techniques

  • CONNECT FEM 3,5MM 4P/GRIS-CLAIR
Type de produit

Boîtier femelle pour câble

Forme

femelle, droit

Nbr de rangées

1

Systèmes de connecteurs enfichables

Connecteur fil à carte

Série

série 734

Spécificités

avec levier de verrouillage latéral

Dimension grille

3.50 mm

Nombre de pôles par rangée

4

Nbr total de pôles

4

Largeur

25.80 mm

Courant nominal

10 A

Courant nominal - arrondi

10 A

Contenu

100 pc(s)

AWG max.

14

AWG min.

28

Longueur dénudée (max.)

7.00 mm

Dim.

(L x l x H) 13.40 x 25.80 x 18.60 mm

Connexion

borne à ressort

Matériau boîtier

PA 66

Référence fabricant

734-104/037-000

Couleur

gris clair

Emballage industriel

oui

Matériau du contact

alliage de cuivre

Surface de contact coté enfichable

étamé

Tension nominale

300 V

Hauteur

18.60 mm

Longueur

13.40 mm

Section max.

1.5 mm²

Section (min.)

0.08 mm²

Type

734-104/037-000

INOM

10 A

Pôle(s)

4

Connexion

CAGE CLAMP®

Printed circuit board to cable

Grey

160 V

4

Bus

Plastic

Uncoated

-60-100 °C

V0

2.5 kV

Spring clamp connection

Tin

III

2

3.5 mm

1

3.5 mm

0.08-1.5 mm²

0.25-1.5 mm²

0.08-1.5 mm²

0.08-1.5 mm²

IP20

FAUX

Thermoplastic

Other copper alloys

10 A

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 543361 Boîtier femelle pour câble série 734 WAGO 734-104/037-000 Nbr total de pôles 4 Pas: 3.50 mm 100 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 543361 Boîtier femelle pour câble série 734 WAGO 734-104/037-000 Nbr total de pôles 4 Pas: 3.50 mm 100 pc(s)

Description

Avec cliquets de verrouillage, 4 pôles, pas 3,5 mm / 0.138 in, 100 % protégé contre l'inversion, possibilité de codage, gris clair.
