Name: Boîtier femelle pour câble série 734 WAGO 734-102/008-000 Nbr total de pôles 2 Pas: 3.50 mm 200 pc(s)
Brand: WAGO
SKU: 543337
Availability: BackOrder

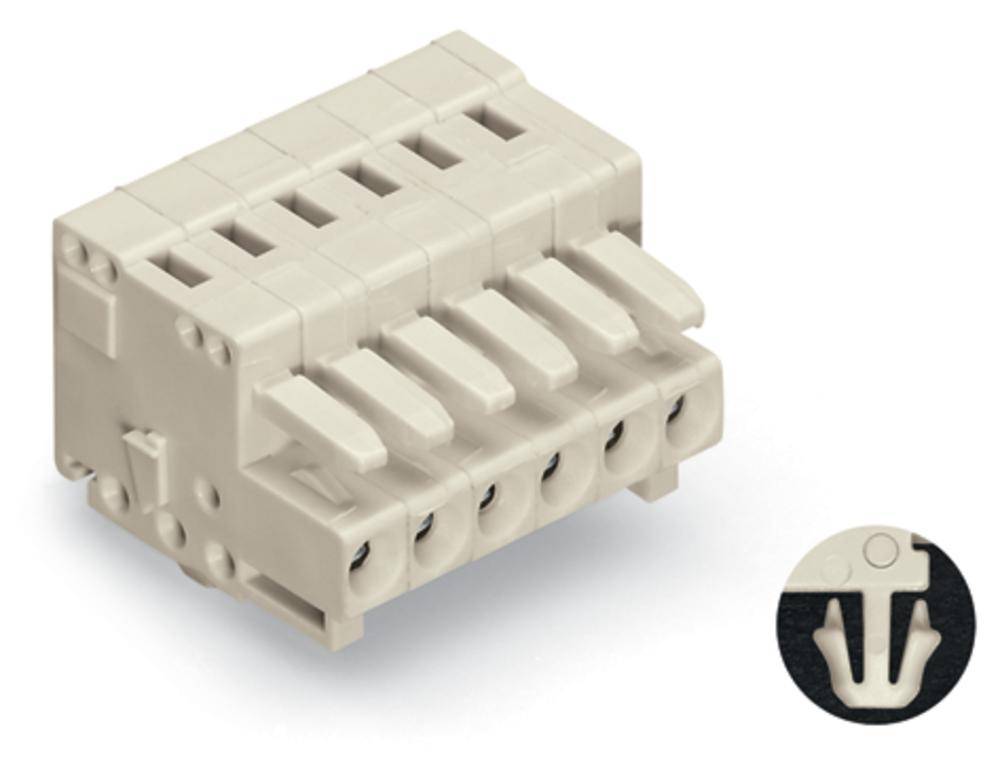

Connexion électrique à six broches, une vue détaillée montre le mécanisme de verrouillage.

Courbe de déclassement montrant la réduction du courant en fonction de la température ambiante croissante pour la barrette à ressorts, basée sur la norme EN 60512-5-2.

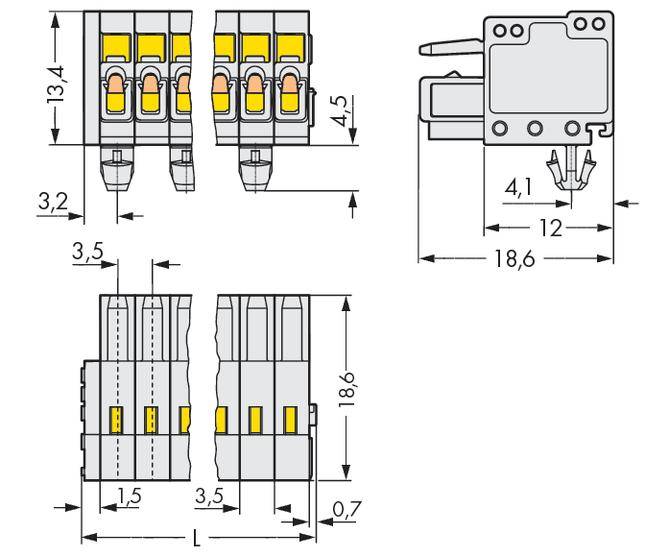

Dessin technique d'un connecteur. Montre les dimensions : hauteur 13,4 mm, largeur 18,6 mm, profondeur 4,5 mm. Broches et connexions représentées.

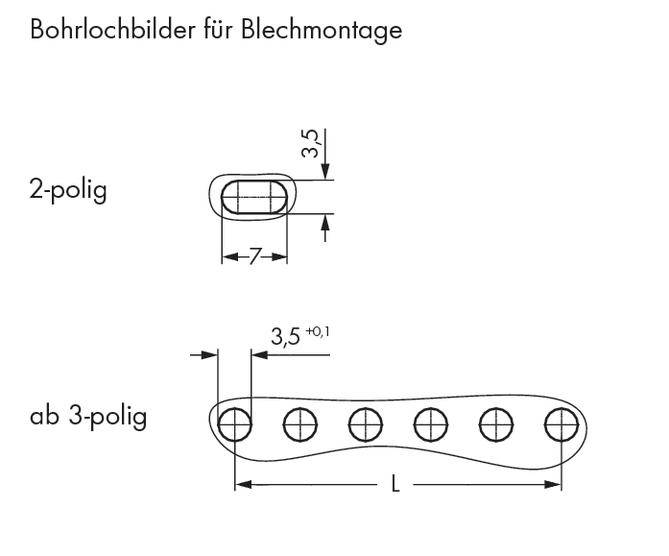

Images de perçage pour montage sur tôle : Le dessin présente des dispositions de trous de perçage pour des montages bipolaires et multipolaires (à partir de 3 pôles) avec leurs dimensions.

1/4

Type de produit

Boîtier femelle pour câble

Forme

femelle, droit

Nbr de rangées

Série

série 734

Dimension grille

3.50 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 14 décembre

Nombre (taille du paquet 200 pc(s))

Set(s)

Total (CHF 1.63 / pièce(s))

CHF 325.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur femelle MCS MINI

Contenu: 200 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 2

Caractéristiques techniques

CONNECT F/CC/3,5MM/PI/2-POL/GRIS-CL.

Type de produit: Boîtier femelle pour câble

Forme: femelle, droit

Nbr de rangées: 1

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série 734

Dimension grille: 3.50 mm

Nombre de pôles par rangée: 2

Nbr total de pôles: 2

Largeur: 18.90 mm

Courant nominal: 10 A

Courant nominal - arrondi: 10 A

Contenu: 200 pc(s)

AWG max.: 14

AWG min.: 28

Longueur dénudée (max.): 7.00 mm

Dim.: (L x l x H) 9.20 x 18.90 x 18.60 mm

Connexion: borne à ressort

Matériau boîtier: PA 66

Référence fabricant: 734-102/008-000

Emballage industriel: oui

Matériau du contact: alliage de cuivre

Surface de contact coté enfichable: étamé

Tension nominale: 300 V

Hauteur: 18.60 mm

Longueur: 9.20 mm

Section max.: 1.5 mm²

Section (min.): 0.08 mm²

Sens d'enfichage: à l'horizontale par rapport à la platine

Type: 734-102/008-000

INOM: 10 A

Pôle(s): 2

Connexion: CAGE CLAMP®

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Polzahl Gesamt

WAGO Buchsengehäuse-Kabel 734 Polzahl Gesamt 10 734-110/037-000/034-000/050-00 50 St.

Code produit :543422

Livraison le lun. 14 décembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 379.95^*

WAGO Buchsengehäuse-Kabel 734 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-110 50 St.

Code produit :543417

Livraison le lun. 14 décembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 331.95^*

WAGO Buchsengehäuse-Kabel 734 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-110/008-000 50 St.

Code produit :543418

Livraison le lun. 14 décembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 331.95^*

WAGO Buchsengehäuse-Kabel 734 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-110/037-000 50 St.

Code produit :543421

Livraison le lun. 14 décembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 349.95^*

WAGO Buchsengehäuse-Kabel 734 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-110/107-000 50 St.

Code produit :543423

Livraison le lun. 14 décembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 357.95^*

WAGO Buchsengehäuse-Kabel 734 Polzahl Gesamt 11 Rastermaß: 3.50 mm 734-111/008-000 50 St.

Code produit :543424

Livraison le lun. 14 décembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 361.95^*

WAGO Buchsengehäuse-Kabel 734 Polzahl Gesamt 11 Rastermaß: 3.50 mm 734-111/037-000 50 St.

Code produit :543425

Livraison le lun. 14 décembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 379.95^*

WAGO Buchsengehäuse-Kabel 734 Polzahl Gesamt 11 Rastermaß: 3.50 mm 734-111/107-000 50 St.

Code produit :543426

Livraison le lun. 14 décembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 383.95^*

WAGO Buchsengehäuse-Kabel 734 Polzahl Gesamt 12 734-112/037-000/034-000/050-00 25 St.

Code produit :543435

Livraison le lun. 14 décembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 225.95^*

WAGO Buchsengehäuse-Kabel 734 Polzahl Gesamt 12 Rastermaß: 3.50 mm 734-112 50 St.

Code produit :543427

Livraison le lun. 14 décembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 387.95^*

Documents & téléchargements

Fiche technique

Fiche technique 543337 Boîtier femelle pour câble série 734 WAGO 734-102/008-000 Nbr total de pôles 2 Pas: 3.50 mm 200 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 543337 Boîtier femelle pour câble série 734 WAGO 734-102/008-000 Nbr total de pôles 2 Pas: 3.50 mm 200 pc(s)

Description

Avec pied de fixation à encliqueter, 2 pôles, pas 3,5 mm, 100% protégé contre l'inversion, avec possibilité de codage, épaisseur de tôle 0,6 x 1,2 mm, Ø trous de fixation 3,5 mm, également sur rail TS 35 avec adaptateur de montage.
