Name: Boîtier femelle pour câble série 721 WAGO 721-104/037-000 Nbr total de pôles 4 Pas: 5 mm 50 pc(s)
Brand: WAGO
SKU: 538845
Availability: BackOrder

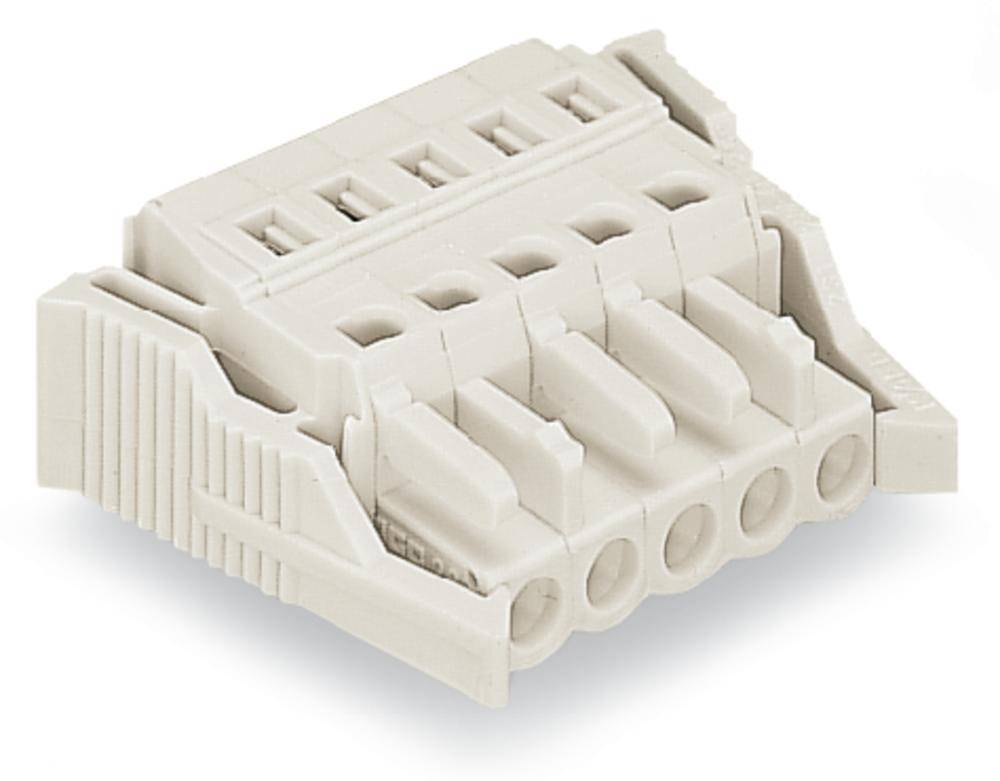

Un connecteur blanc à cinq broches et plusieurs éléments de fixation. Utilisé pour connecter des câbles électriques.

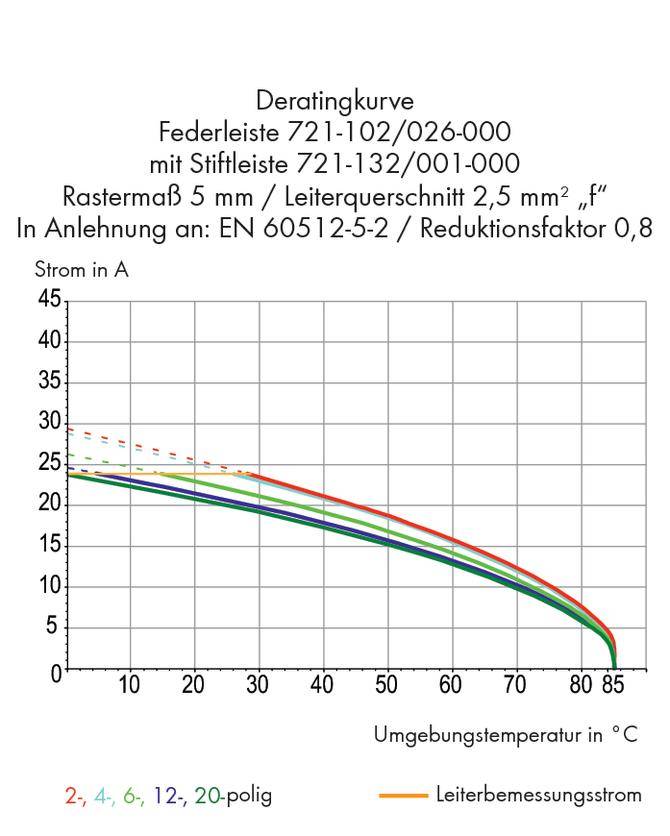

La 'courbe de déclassement' montre le courant en A en fonction de la température ambiante en °C. Courbes pour 2 à 20 pôles. Valeur maximale à 20 °C, diminuant jusqu'à 85 °C.

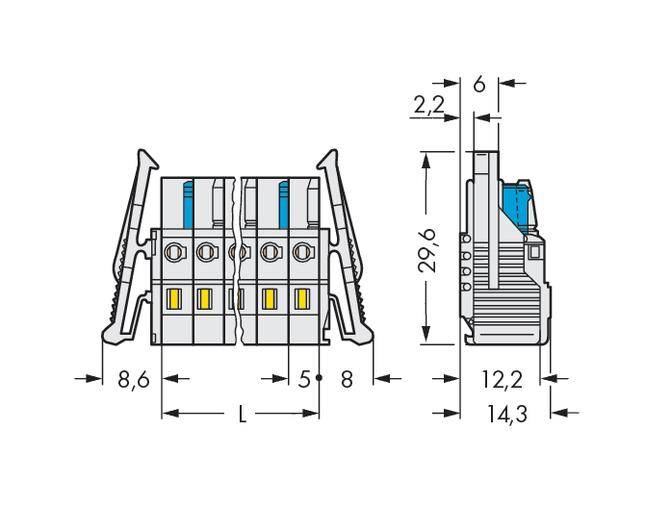

Dessin technique d'un connecteur électrique avec des vues latérales et frontales. Dimensions détaillées en millimètres.

1/3

Type de produit

Boîtier femelle pour câble

Forme

femelle, droit

Nbr de rangées

Série

série 721

Dimension grille

5 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 11 décembre

Nombre (taille du paquet 50 pc(s))

Set(s)

Total (CHF 3.36 / pièce(s))

CHF 167.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur femelle MCS MIDI

Contenu: 50 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 4

Caractéristiques techniques

Type de produit: Boîtier femelle pour câble

Forme: femelle, droit

Nbr de rangées: 1

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série 721

Spécificités: avec levier de verrouillage latéral

Dimension grille: 5 mm

Nombre de pôles par rangée: 4

Nbr total de pôles: 4

Largeur: 36.60 mm

Courant nominal: 16 A

Courant nominal - arrondi: 16 A

Contenu: 50 pc(s)

AWG max.: 12

AWG min.: 28

Longueur dénudée (max.): 9.00 mm

Dim.: (L x l x H) 14.30 x 36.60 x 29.60 mm

Connexion: borne à ressort

Matériau boîtier: PA 66

Référence fabricant: 721-104/037-000

Couleur: gris clair

Emballage industriel: oui

Matériau du contact: alliage de cuivre

Surface de contact coté enfichable: étamé

Tension nominale: 630 V

Hauteur: 29.60 mm

Longueur: 14.30 mm

Section max.: 2.5 mm²

Section (min.): 0.08 mm²

Type: 721-104/037-000

INOM: 16 A

Pôle(s): 4

Connexion: CAGE CLAMP®

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Breite

Polzahl Gesamt

WAGO Buchsengehäuse-Kabel 721 Polzahl Gesamt 10 Rastermaß: 5 mm 721-110/008-000 50 St.

Code produit :538900

Livraison le ven. 11 décembre

Conrad Electronic

51.50 mm

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 361.95^*

WAGO Buchsengehäuse-Kabel 721 Polzahl Gesamt 10 Rastermaß: 5 mm 721-110/026-000 50 St.

Code produit :538904

Livraison le ven. 11 décembre

Conrad Electronic

51.50 mm

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 361.95^*

WAGO Buchsengehäuse-Kabel 721 Polzahl Gesamt 10 Rastermaß: 5 mm 721-110/026-037 50 St.

Code produit :538906

Livraison le ven. 11 décembre

Conrad Electronic

51.50 mm

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 365.95^*

WAGO Buchsengehäuse-Kabel 721 Polzahl Gesamt 10 Rastermaß: 5 mm 721-110/027-000 25 St.

Code produit :538907

Livraison le ven. 11 décembre

Conrad Electronic

64.80 mm

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 225.95^*

WAGO Buchsengehäuse-Kabel 721 Polzahl Gesamt 10 Rastermaß: 5 mm 721-110/031-000 25 St.

Code produit :538908

Livraison le ven. 11 décembre

Conrad Electronic

64.80 mm

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 189.95^*

WAGO Buchsengehäuse-Kabel 721 Polzahl Gesamt 10 Rastermaß: 5 mm 721-110/037-000 25 St.

Code produit :538909

Livraison le ven. 11 décembre

Conrad Electronic

66.60 mm

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 189.95^*

WAGO Buchsengehäuse-Kabel 721 Polzahl Gesamt 11 Rastermaß: 5 mm 721-111/008-000 25 St.

Code produit :538910

Livraison le ven. 11 décembre

Conrad Electronic

56.50 mm

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 199.95^*

WAGO Buchsengehäuse-Kabel 721 Polzahl Gesamt 11 Rastermaß: 5 mm 721-111/026-000 25 St.

Code produit :538914

Livraison le ven. 11 décembre

Conrad Electronic

56.50 mm

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 199.95^*

WAGO Buchsengehäuse-Kabel 721 Polzahl Gesamt 11 Rastermaß: 5 mm 721-111/027-000 25 St.

Code produit :538915

Livraison le ven. 11 décembre

Conrad Electronic

69.80 mm

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 243.95^*

WAGO Buchsengehäuse-Kabel 721 Polzahl Gesamt 11 Rastermaß: 5 mm 721-111/031-000 25 St.

Code produit :538917

Livraison le ven. 11 décembre

Conrad Electronic

69.80 mm

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 207.95^*

Documents & téléchargements

Fiche technique

Fiche technique 538845 Boîtier femelle pour câble série 721 WAGO 721-104/037-000 Nbr total de pôles 4 Pas: 5 mm 50 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 538845 Boîtier femelle pour câble série 721 WAGO 721-104/037-000 Nbr total de pôles 4 Pas: 5 mm 50 pc(s)

Description

Connecteur femelle avec cliquets de verrouillage 4 pôles Pas 5 mm/0,197 in 100% protégé contre l'inversion avec possibilité de codage seulement 2 crochets d'arrêt

Description

Connecteur femelle avec cliquets de verrouillage 4 pôles Pas 5 mm/0,197 in 100% protégé contre l'inversion avec possibilité de codage seulement 2 crochets d'arrêt
