Boîtier femelle pour câble série 721 WAGO 721-104/026-000 Nbr total de pôles 4 Pas: 5 mm 100 pc(s)

Une prise électrique blanche rectangulaire avec cinq ouvertures et bornes de connexion, adaptée pour raccorder plusieurs fils.
La 'courbe de déclassement' montre le courant en A en fonction de la température ambiante en °C. Courbes pour 2 à 20 pôles. Valeur maximale à 20 °C, diminuant jusqu'à 85 °C.

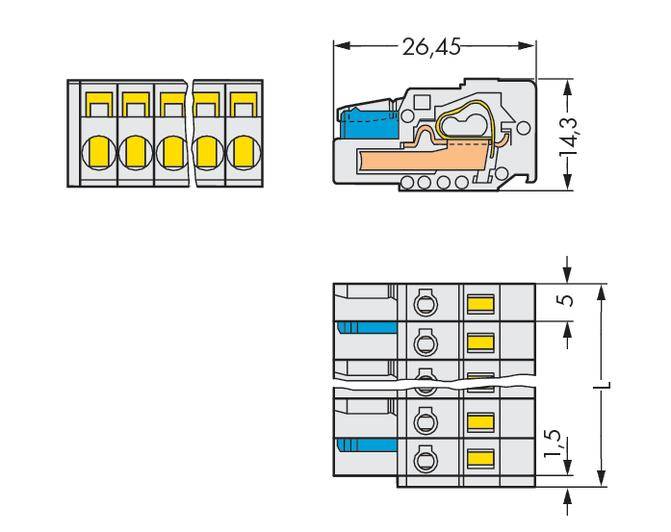

Dessin technique d'un connecteur avec dimensions : largeur 26,45 mm, hauteur 14,3 mm. Vue de dessus et vue latérale présentées.
1/3
Type de produit
Boîtier femelle pour câble
Forme
femelle, droit
Nbr de rangées
1
Série
série 721
Dimension grille
5 mm
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le ven. 11 décembre
Nombre (taille du paquet 100 pc(s))
Total (CHF 2.96 / pièce(s))
CHF 295.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur femelle MCS MIDI

  • Contenu: 100 pc(s)
  • Nbr de rangées: 1
  • Nbr total de pôles: 4

Caractéristiques techniques

Type de produit

Boîtier femelle pour câble

Forme

femelle, droit

Nbr de rangées

1

Systèmes de connecteurs enfichables

Connecteur fil à carte

Série

série 721

Dimension grille

5 mm

Nombre de pôles par rangée

4

Nbr total de pôles

4

Largeur

26.45 mm

Courant nominal

16 A

Courant nominal - arrondi

16 A

Contenu

100 pc(s)

AWG max.

12

AWG min.

28

Longueur dénudée (max.)

9.00 mm

Dim.

(L x l x H) 14.30 x 26.45 x 21.50 mm

Connexion

borne à ressort

Matériau boîtier

PA 66

Référence fabricant

721-104/026-000

Couleur

gris clair

Emballage industriel

oui

Matériau du contact

alliage de cuivre

Surface de contact coté enfichable

étamé

Tension nominale

630 V

Hauteur

21.50 mm

Longueur

14.30 mm

Profondeur

26.45 mm

Section max.

2.5 mm²

Section (min.)

0.08 mm²

Type

721-104/026-000

Pôle(s)

4

Printed circuit board to cable

Grey

320 V

4

Bus

Plastic

Uncoated

-60-85 °C

V0

4 kV

Spring clamp connection

Tin

III

2

5 mm

1

5 mm

0.08-2.5 mm²

0.25-1.5 mm²

0.08-2.5 mm²

0.08-2.5 mm²

IP20

FAUX

Thermoplastic

Other copper alloys

16 A

UKCA

non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 538837 Boîtier femelle pour câble série 721 WAGO 721-104/026-000 Nbr total de pôles 4 Pas: 5 mm 100 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 538837 Boîtier femelle pour câble série 721 WAGO 721-104/026-000 Nbr total de pôles 4 Pas: 5 mm 100 pc(s)

Description

Connecteur femelle 4 pôles Pas 5 mm/0,197 in 100% protégé contre l'inversion avec possibilité de codage seulement 2 crochets d'arrêt
