Name: Boîtier femelle pour câble série 721 WAGO 721-104/008-000 Nbr total de pôles 4 Pas: 5 mm 100 pc(s)
Brand: WAGO
SKU: 538803
Availability: BackOrder

Connecteur rectangulaire blanc à cinq ouvertures pour connexions de câbles, adapté aux applications électroniques.

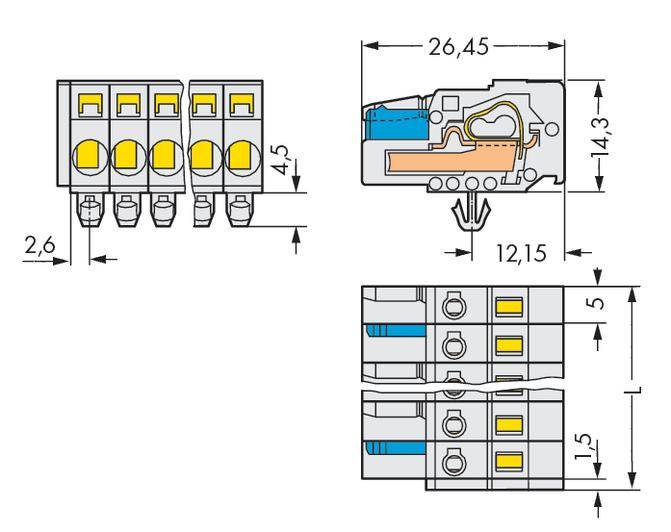

Dessin technique d'un connecteur avec des dimensions et des détails sur sa structure interne ; montre trois connexions de fils et des dimensions spécifiées.

La 'courbe de déclassement' montre le courant en A en fonction de la température ambiante en °C. Courbes pour 2 à 20 pôles. Valeur maximale à 20 °C, diminuant jusqu'à 85 °C.

1/3

Type de produit

Boîtier femelle pour câble

Forme

femelle, droit

Nbr de rangées

Série

série 721

Dimension grille

5 mm

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 14 décembre

Nombre (taille du paquet 100 pc(s))

Set(s)

Total (CHF 2.96 / pièce(s))

CHF 295.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur femelle MCS MIDI

Contenu: 100 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 4

Caractéristiques techniques

Type de produit: Boîtier femelle pour câble

Forme: femelle, droit

Nbr de rangées: 1

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série 721

Spécificités: avec ergots d'encliquetage

Dimension grille: 5 mm

Nombre de pôles par rangée: 4

Nbr total de pôles: 4

Largeur: 26.45 mm

Courant nominal: 16 A

Courant nominal - arrondi: 16 A

Contenu: 100 pc(s)

AWG max.: 12

AWG min.: 28

Longueur dénudée (max.): 9.00 mm

Dim.: (L x l x H) 18.80 x 26.45 x 21.50 mm

Connexion: borne à ressort

Matériau boîtier: PA 66

Référence fabricant: 721-104/008-000

Couleur: gris clair

Emballage industriel: oui

Matériau du contact: alliage de cuivre

Surface de contact coté enfichable: étamé

Tension nominale: 630 V

Hauteur: 21.50 mm

Longueur: 18.80 mm

Section max.: 2.5 mm²

Section (min.): 0.08 mm²

Sens d'enfichage: à l'horizontale par rapport à la platine

Type: 721-104/008-000

INOM: 16 A

Pôle(s): 4

Connexion: CAGE CLAMP®

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Breite

Polzahl Gesamt

WAGO Buchsengehäuse-Kabel 721 Polzahl Gesamt 10 Rastermaß: 5 mm 721-110/008-000 50 St.

Code produit :538900

Livraison le lun. 14 décembre

Conrad Electronic

51.50 mm

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 361.95^*

WAGO Buchsengehäuse-Kabel 721 Polzahl Gesamt 10 Rastermaß: 5 mm 721-110/026-000 50 St.

Code produit :538904

Livraison le lun. 14 décembre

Conrad Electronic

51.50 mm

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 361.95^*

WAGO Buchsengehäuse-Kabel 721 Polzahl Gesamt 10 Rastermaß: 5 mm 721-110/026-037 50 St.

Code produit :538906

Livraison le lun. 14 décembre

Conrad Electronic

51.50 mm

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 365.95^*

WAGO Buchsengehäuse-Kabel 721 Polzahl Gesamt 10 Rastermaß: 5 mm 721-110/027-000 25 St.

Code produit :538907

Livraison le lun. 14 décembre

Conrad Electronic

64.80 mm

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 225.95^*

WAGO Buchsengehäuse-Kabel 721 Polzahl Gesamt 10 Rastermaß: 5 mm 721-110/031-000 25 St.

Code produit :538908

Livraison le lun. 14 décembre

Conrad Electronic

64.80 mm

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 189.95^*

WAGO Buchsengehäuse-Kabel 721 Polzahl Gesamt 10 Rastermaß: 5 mm 721-110/037-000 25 St.

Code produit :538909

Livraison le lun. 14 décembre

Conrad Electronic

66.60 mm

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 189.95^*

WAGO Buchsengehäuse-Kabel 721 Polzahl Gesamt 11 Rastermaß: 5 mm 721-111/008-000 25 St.

Code produit :538910

Livraison le lun. 14 décembre

Conrad Electronic

56.50 mm

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 199.95^*

WAGO Buchsengehäuse-Kabel 721 Polzahl Gesamt 11 Rastermaß: 5 mm 721-111/026-000 25 St.

Code produit :538914

Livraison le lun. 14 décembre

Conrad Electronic

56.50 mm

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 199.95^*

WAGO Buchsengehäuse-Kabel 721 Polzahl Gesamt 11 Rastermaß: 5 mm 721-111/027-000 25 St.

Code produit :538915

Livraison le lun. 14 décembre

Conrad Electronic

69.80 mm

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 243.95^*

WAGO Buchsengehäuse-Kabel 721 Polzahl Gesamt 11 Rastermaß: 5 mm 721-111/031-000 25 St.

Code produit :538917

Livraison le lun. 14 décembre

Conrad Electronic

69.80 mm

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 207.95^*

Documents & téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 538803 Boîtier femelle pour câble série 721 WAGO 721-104/008-000 Nbr total de pôles 4 Pas: 5 mm 100 pc(s)

Description

Connecteur femelle avec pied de fixation à encliqueter 4 pôles Pas 5 mm/0,197 in 100% protégé contre l'inversion avec possibilité de codage seulement 2 crochets d'arrêt pour adaptateur 209-137, aussi sur rail 35 épaisseur de tôle 0,6x1,2mm trou de fixatio
