Name: Boîtier femelle pour câble série 713 WAGO 713-1103/037-047 Nbr total de pôles 6 Pas: 3.50 mm 50 pc(s)
Brand: WAGO
SKU: 537894
Availability: BackOrder

Barrette électrique noire avec huit bornes de connexion et des éléments de fixation blancs, destinée à la connexion de câbles.

Courbe de déclassement pour barrette à ressort 713-1103. Diagramme présentant le courant en A en fonction de la température ambiante en °C avec plusieurs variantes multipolaires et courant nominal.

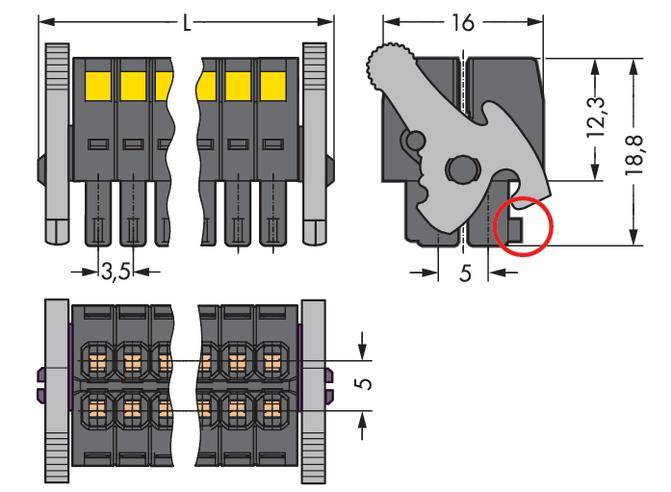

Dessin d'un connecteur avec dimensions : largeur de 16 mm, hauteur de 18,8 mm. Illustre différentes vues et composants du connecteur.

1/3

Type de produit

Boîtier femelle pour câble

Forme

femelle, droit

Nbr de rangées

Série

série 713

Dimension grille

3.50 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer. 16 décembre

Nombre (taille du paquet 50 pc(s))

Set(s)

Total (CHF 5.04 / pièce(s))

CHF 251.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur femelle MCS MINI HD

Contenu: 50 pc(s)
Nbr de rangées: 2
Nbr total de pôles: 6

Caractéristiques techniques

HCCC-FL. M. AUSW. 6P. 180G 3,5MM SW.

Type de produit: Boîtier femelle pour câble

Forme: femelle, droit

Nbr de rangées: 2

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série 713

Spécificités: avec levier de verrouillage latéral
possibilité de codage

Dimension grille: 3.50 mm

Nombre de pôles par rangée: 3

Nbr total de pôles: 6

Largeur: 19.00 mm

Courant nominal: 10 A

Courant nominal - arrondi: 10 A

Contenu: 50 pc(s)

AWG max.: 16

AWG min.: 28

Longueur dénudée (max.): 7.00 mm

Dim.: (L x l x H) 16.00 x 19.00 x 18.80 mm

Connexion: borne à ressort

Matériau boîtier: PA 66

Référence fabricant: 713-1103/037-047

Couleur: noir

Emballage industriel: oui

Matériau du contact: alliage de cuivre

Surface de contact coté enfichable: étamé

Tension nominale: 160 V

Hauteur: 18.80 mm

Longueur: 16.00 mm

Section max.: 1.5 mm²

Section (min.): 0.08 mm²

Sens d'enfichage: à la verticale par rapport à la platine

Température max.: +100 °C

Température min.: -60 °C

Type: 713-1103/037-047

INOM: 10 A

Pôle(s): 6

Connexion: CAGE CLAMP®

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Breite

Polzahl Gesamt

WAGO Buchsengehäuse-Kabel 713 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1105/000-047 50 St.

Code produit :537939

Livraison le mer. 16 décembre

Conrad Electronic

19.00 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 369.95^*

WAGO Buchsengehäuse-Kabel 713 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1105/000-9037 50 St.

Code produit :537943

Livraison le mer. 16 décembre

Conrad Electronic

19.00 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 369.95^*

WAGO Buchsengehäuse-Kabel 713 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1105/032-047 50 St.

Code produit :537944

Livraison le mer. 16 décembre

Conrad Electronic

38.70 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 401.95^*

WAGO Buchsengehäuse-Kabel 713 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1105/032-9037 50 St.

Code produit :537945

Livraison le mer. 16 décembre

Conrad Electronic

38.70 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 401.95^*

WAGO Buchsengehäuse-Kabel 713 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1105/037-000 50 St.

Code produit :537946

Livraison le mer. 16 décembre

Conrad Electronic

26.00 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 383.95^*

WAGO Buchsengehäuse-Kabel 713 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1105/037-047 50 St.

Code produit :537947

Livraison le mer. 16 décembre

Conrad Electronic

26.00 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 393.95^*

WAGO Buchsengehäuse-Kabel 713 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1105/037-047/032-000 50 St.

Code produit :537948

Livraison le mer. 16 décembre

Conrad Electronic

38.70 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 409.95^*

WAGO Buchsengehäuse-Kabel 713 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1105/037-9037 50 St.

Code produit :537953

Livraison le mer. 16 décembre

Conrad Electronic

26.00 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 393.95^*

WAGO Buchsengehäuse-Kabel 713 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1105/107-000 25 St.

Code produit :537956

Livraison le mer. 16 décembre

Conrad Electronic

27.60 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 193.95^*

WAGO Buchsengehäuse-Kabel 713 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1105/107-047 25 St.

Code produit :537957

Livraison le mer. 16 décembre

Conrad Electronic

27.60 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 199.95^*

Documents & téléchargements

Fiche technique

Fiche technique 537894 Boîtier femelle pour câble série 713 WAGO 713-1103/037-047 Nbr total de pôles 6 Pas: 3.50 mm 50 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 537894 Boîtier femelle pour câble série 713 WAGO 713-1103/037-047 Nbr total de pôles 6 Pas: 3.50 mm 50 pc(s)

Description

Avec leviers de démontage, 3 x 2 pôles, pas 3,5 mm / 0.138 in, 100 % protégé contre l'inversion, 2 lignes, possibilité de codage, connexion CAGE CLAMP®, noir.

Description

Avec leviers de démontage, 3 x 2 pôles, pas 3,5 mm / 0.138 in, 100 % protégé contre l'inversion, 2 lignes, possibilité de codage, connexion CAGE CLAMP®, noir.
