Name: Boîtier femelle pour câble série 2734 WAGO 2734-112 Nbr total de pôles 12 Pas: 3.50 mm 50 pc(s)
Brand: WAGO
SKU: 656661
Availability: BackOrder

Dessin technique de connecteurs électriques avec indications dimensionnelles. Présente une vue de dessus et une vue latérale avec des dimensions détaillées.

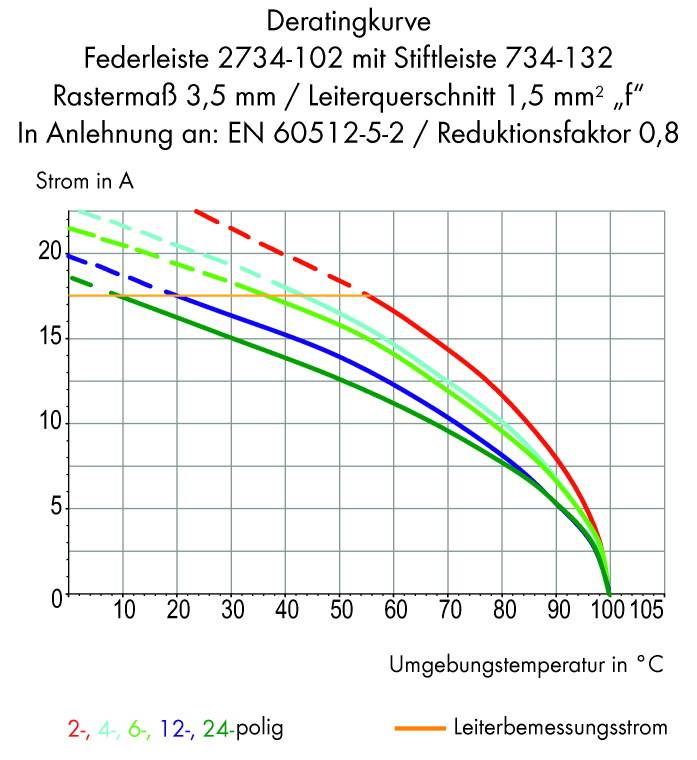

Le diagramme présente les courbes de déclassement pour une barrette à ressort. Axes : Température ambiante (°C) et Courant (A). Courbes pour des connecteurs de 2 à 24 broches, avec indication de la norme.

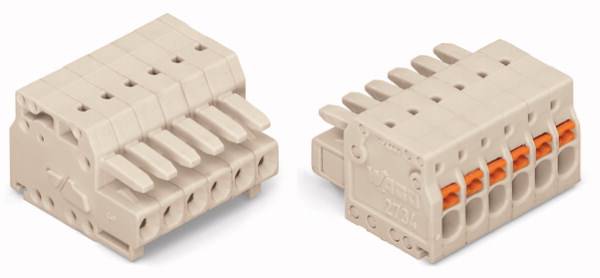

Deux connecteurs beiges à plusieurs broches. Celui de droite présente des insertions oranges dans les ouvertures, adaptés aux connexions électriques.

1/3

Type de produit

Boîtier femelle pour câble

Forme

femelle, droit

Nbr de rangées

Série

série 2734

Dimension grille

3.50 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu. 17 décembre

Nombre (taille du paquet 50 pc(s))

Set(s)

Total (CHF 9.44 / pièce(s))

CHF 471.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur femelle MCS MINI

Contenu: 50 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 12

Caractéristiques techniques

Type de produit: Boîtier femelle pour câble

Forme: femelle, droit

Nbr de rangées: 1

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série 2734

Spécificités: possibilité de codage
avec dispositif de déverouillage

Dimension grille: 3.50 mm

Nombre de pôles par rangée: 12

Nbr total de pôles: 12

Largeur: 44.10 mm

Courant nominal: 10 A

Courant nominal - arrondi: 10 A

Contenu: 50 pc(s)

AWG max.: 16

AWG min.: 28

Longueur dénudée (max.): 8.00 mm

Dim.: (L x l x H) 13.50 x 44.10 x 20.40 mm

Connexion: borne à ressort

Référence fabricant: 2734-112

Couleur: gris clair

Emballage industriel: oui

Matériau du contact: alliage de cuivre

Surface de contact coté enfichable: étamé

Tension nominale: 160 V

Hauteur: 20.40 mm

Longueur: 13.50 mm

Section max.: 1.5 mm²

Section (min.): 0.2 mm²

Température max.: +100 °C

Température min.: -60 °C

Type: 2734-112

UNOM: 160 V

INOM: 10 A

Section: 1.5 mm²

Connexion: CAGE CLAMP^® S

UKCA: oui
