Name: Boîtier femelle pour câble série 2721 WAGO 2721-108/026-000 Nbr total de pôles 8 Pas: 5 mm 50 pc(s)
Brand: WAGO
SKU: 656692
Availability: BackOrder

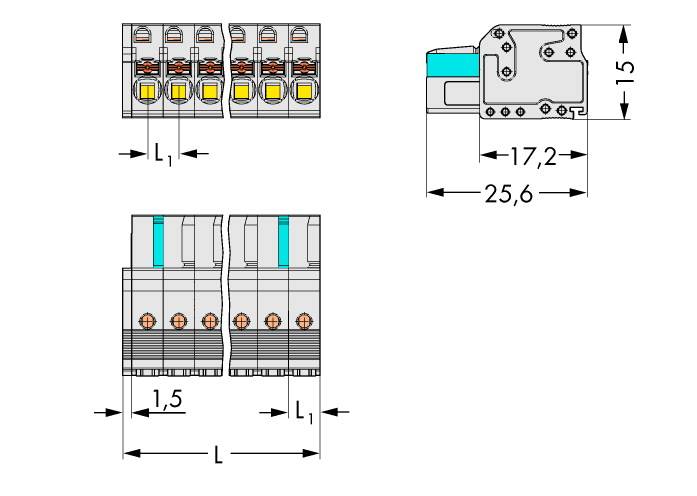

Dessin technique d'un connecteur électrique avec vue latérale et frontale, dimensions : 1,5 mm, 17,2 mm, 25,6 mm.

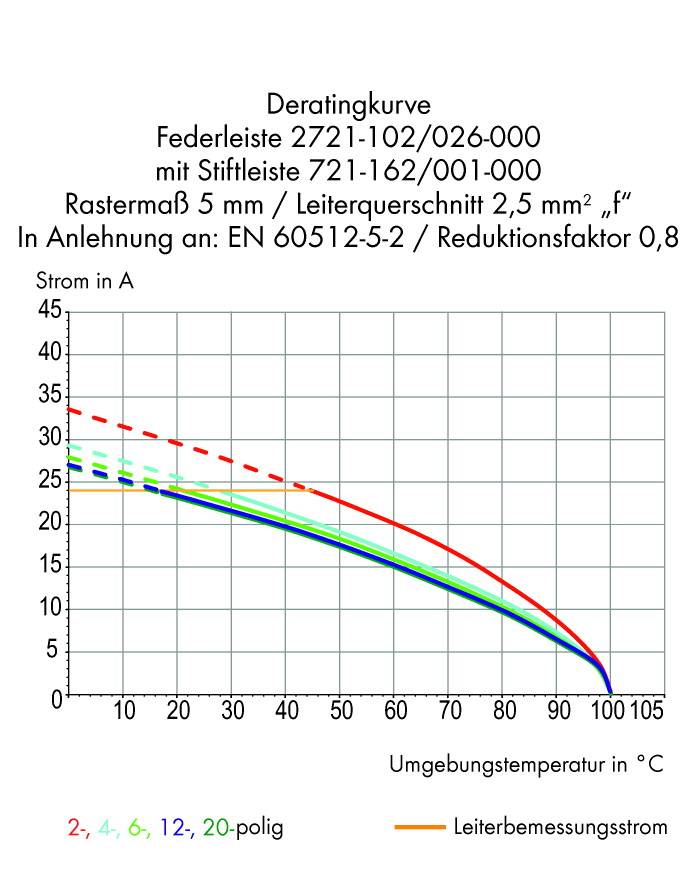

Diagramme de la courbe de déclassement : Montre la diminution du courant en ampères en fonction de l'augmentation de la température ambiante en degrés Celsius. Les types de connexions et le courant nominal sont indiqués par des couleurs.

Deux connecteurs électriques beiges à contacts multiples, placés côte à côte. À gauche avec quatre contacts, à droite avec cinq contacts.

1/3

Type de produit

Boîtier femelle pour câble

Forme

femelle, droit

Nbr de rangées

Série

série 2721

Dimension grille

5 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer. 16 décembre

Nombre (taille du paquet 50 pc(s))

Set(s)

Total (CHF 6.72 / pièce(s))

CHF 335.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur femelle picoMAX®

Contenu: 50 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 8

Caractéristiques techniques

Type de produit: Boîtier femelle pour câble

Forme: femelle, droit

Nbr de rangées: 1

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série 2721

Spécificités: avec dispositif de déverouillage
possibilité de codage

Dimension grille: 5 mm

Nombre de pôles par rangée: 8

Nbr total de pôles: 8

Largeur: 41.50 mm

Courant nominal: 10 A

Courant nominal - arrondi: 10 A

Contenu: 50 pc(s)

AWG max.: 12

AWG min.: 24

Longueur dénudée (max.): 11.00 mm

Dim.: (L x l x H) 15.00 x 41.50 x 25.60 mm

Connexion: borne à ressort

Matériau boîtier: PA 66

Référence fabricant: 2721-108/026-000

Couleur: gris clair

Emballage industriel: oui

Matériau du contact: alliage de cuivre

Surface de contact coté enfichable: étamé

Tension nominale: 320 V

Hauteur: 25.60 mm

Longueur: 15.00 mm

Section max.: 2.5 mm²

Section (min.): 0.2 mm²

Température max.: +100 °C

Température min.: -60 °C

Type: 2721-108/026-000

UNOM: 320 V

INOM: 16 A

Section: 2.5 mm²

Connexion: CAGE CLAMP^® S

UKCA: oui
