Name: Boîtier femelle pour câble série 231 WAGO 231-302/008-000 Nbr total de pôles 2 Pas: 5.08 mm 100 pc(s)
Brand: WAGO
SKU: 727543
Availability: BackOrder

Un connecteur électrique orange à six broches pour connexions de fils, utilisé dans les circuits électriques.

La courbe de déclassement montre le courant (A) en fonction de la température ambiante (°C) pour des connexions à 2, 4, 6, 12 et 24 pôles. Le courant diminue avec l'augmentation de la température.

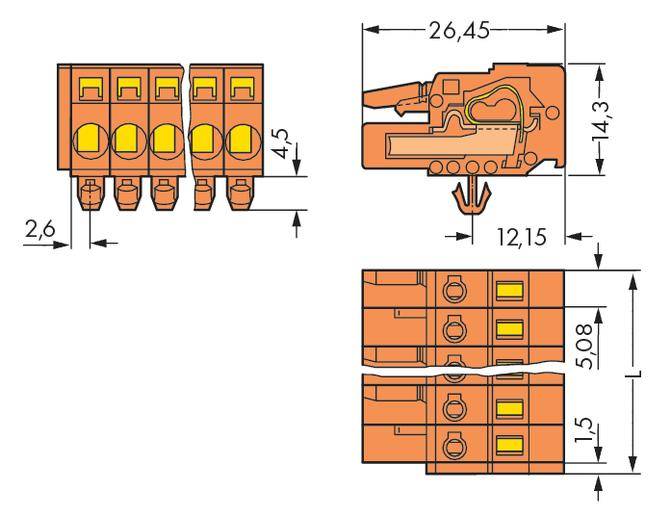

Le schéma montre les dimensions d'un connecteur : longueur 26,45 mm, largeur 12,15 mm, hauteur 14,3 mm, avec des points de connexion marqués.

1/3

Type de produit

Boîtier femelle pour câble

Forme

femelle, droit

Nbr de rangées

Série

série 231

Dimension grille

5.08 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 14 décembre

Nombre (taille du paquet 100 pc(s))

Set(s)

Total (CHF 1.60 / pièce(s))

CHF 159.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur femelle

Contenu: 100 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 2

Caractéristiques techniques

Possibilité de codage

Type de produit: Boîtier femelle pour câble

Forme: femelle, droit

Nbr de rangées: 1

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série 231

Spécificités: avec CAGE CLAMP®
avec ergots d'encliquetage
possibilité de codage

Dimension grille: 5.08 mm

Nombre de pôles par rangée: 2

Nbr total de pôles: 2

Largeur: 26.45 mm

Courant nominal: 16 A

Courant nominal - arrondi: 16 A

Contenu: 100 pc(s)

AWG max.: 12

AWG min.: 28

Longueur dénudée (max.): 9.00 mm

Dim.: (L x l x H) 11.66 x 26.45 x 18.80 mm

Connexion: borne à ressort
pour circuits imprimés

Matériau boîtier: polyamide 6.6

Référence fabricant: 231-302/008-000

Couleur: orange

Emballage industriel: oui

Matériau du contact: alliage de cuivre

Surface de contact coté enfichable: étamé

Tension nominale: 320 V

Hauteur: 18.80 mm

Longueur: 11.66 mm

Section max.: 2.50 mm²

Section (min.): 0.08 mm²

Sens d'enfichage: à l'horizontale par rapport à la platine

Température max.: +85 °C

Température min.: -60 °C

Type: 231-302/008-000

Modèle: Connecteurs femelles avec détrompeurs

UNOM: 320 V

INOM: 16 A

Pôle(s): 2

Connexion: CAGE CLAMP®

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Breite

Polzahl Gesamt

WAGO Buchsengehäuse-Kabel 231 Polzahl Gesamt 10 Rastermaß: 5.08 mm 231-310/008-000 50 St.

Code produit :727605

Livraison le lun. 14 décembre

Conrad Electronic

52.30 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 349.95^*

WAGO Buchsengehäuse-Kabel 231 Polzahl Gesamt 10 Rastermaß: 5.08 mm 231-310/026-000 50 St.

Code produit :727606

Livraison le lun. 14 décembre

Conrad Electronic

47.22 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 349.95^*

WAGO Buchsengehäuse-Kabel 231 Polzahl Gesamt 10 Rastermaß: 5.08 mm 231-310/027-000 25 St.

Code produit :727607

Livraison le lun. 14 décembre

Conrad Electronic

65.60 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 211.95^*

WAGO Buchsengehäuse-Kabel 231 Polzahl Gesamt 10 Rastermaß: 5.08 mm 231-310/031-000 25 St.

Code produit :727608

Livraison le lun. 14 décembre

Conrad Electronic

65.60 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 181.95^*

WAGO Buchsengehäuse-Kabel 231 Polzahl Gesamt 10 Rastermaß: 5.08 mm 231-310/037-000 25 St.

Code produit :727609

Livraison le lun. 14 décembre

Conrad Electronic

67.40 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 185.95^*

WAGO Buchsengehäuse-Kabel 231 Polzahl Gesamt 10 Rastermaß: 5.08 mm 231-310/102-000 50 St.

Code produit :727611

Livraison le lun. 14 décembre

Conrad Electronic

50.80 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 349.95^*

WAGO Buchsengehäuse-Kabel 231 Polzahl Gesamt 10 Rastermaß: 5.08 mm 231-310/107-000 25 St.

Code produit :727613

Livraison le lun. 14 décembre

Conrad Electronic

60.70 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 189.95^*

WAGO Buchsengehäuse-Kabel 231 Polzahl Gesamt 11 Rastermaß: 5.08 mm 231-311/008-000 25 St.

Code produit :727614

Livraison le lun. 14 décembre

Conrad Electronic

26.45 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 193.95^*

WAGO Buchsengehäuse-Kabel 231 Polzahl Gesamt 11 Rastermaß: 5.08 mm 231-311/026-000 25 St.

Code produit :727615

Livraison le lun. 14 décembre

Conrad Electronic

57.38 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 193.95^*

WAGO Buchsengehäuse-Kabel 231 Polzahl Gesamt 11 Rastermaß: 5.08 mm 231-311/027-000 25 St.

Code produit :727616

Livraison le lun. 14 décembre

Conrad Electronic

70.68 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 229.95^*

Documents & téléchargements

Fiche technique

Fiche technique 727543 Boîtier femelle pour câble série 231 WAGO 231-302/008-000 Nbr total de pôles 2 Pas: 5.08 mm 100 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 727543 Boîtier femelle pour câble série 231 WAGO 231-302/008-000 Nbr total de pôles 2 Pas: 5.08 mm 100 pc(s)

Description

Avec pied de fixation à encliqueter, 2 broches, pas 5,08 mm, seulement 1 cliquet d'arrêt, épaisseur de tôle 0,6x1,2 mm, Ø trous de fixation 3,5 mm, avec adaptateur de montage 209-137 également sur rail TS 35, avec ergot de codage, orange.
