Name: Boîtier femelle pour câble série 231 WAGO 231-111/008-000 Nbr total de pôles 11 Pas: 5 mm 25 pc(s)
Brand: WAGO
SKU: 652113
Availability: BackOrder

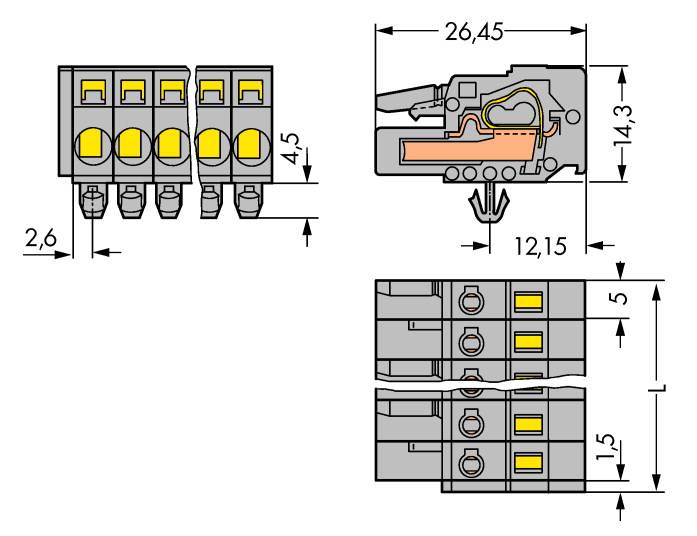

Dessin technique d'un connecteur électrique avec dimensions : 26,45 x 14,3 mm, connexion pour câble, vues latérales.

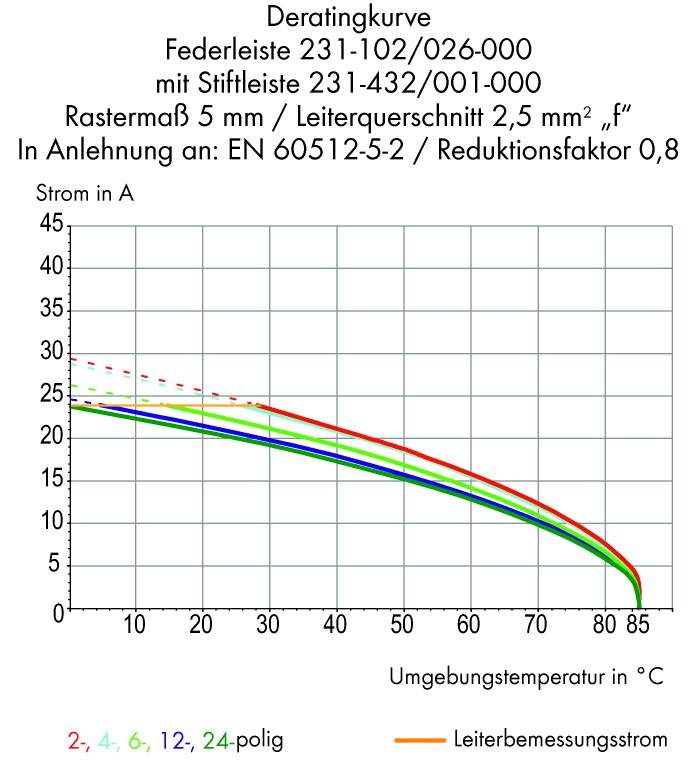

La 'courbe de déclassement' montre la relation entre la température ambiante (axe des x, °C) et le courant (axe des y, A) pour différents nombres de pôles (2, 4, 6, 12, 24). Le courant diminue avec l'augmentation de la température.

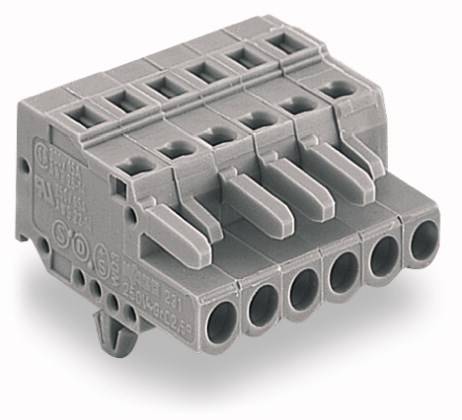

Connecteur gris avec cinq ouvertures d'entrée. Adapté pour les connexions électriques, montre la face avant avec des emplacements de branchement.

1/3

Type de produit

Boîtier femelle pour câble

Forme

femelle, droit

Nbr de rangées

Série

série 231

Dimension grille

5 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 14 décembre

Nombre (taille du paquet 25 pc(s))

Set(s)

Total (CHF 7.60 / pièce(s))

CHF 189.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

MCS MIDI Classic

Contenu: 25 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 11

Caractéristiques techniques

Type de produit: Boîtier femelle pour câble

Forme: femelle, droit

Nbr de rangées: 1

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série 231

Spécificités: avec ergots d'encliquetage

Dimension grille: 5 mm

Nombre de pôles par rangée: 11

Nbr total de pôles: 11

Largeur: 56.50 mm

Courant nominal: 15 A

Courant nominal - arrondi: 15 A

Contenu: 25 pc(s)

AWG max.: 12

AWG min.: 28

Longueur dénudée (max.): 9.00 mm

Dim.: (L x l x H) 18.80 x 56.50 x 26.50 mm

Connexion: borne à ressort

Matériau boîtier: polyphtalamide (PPA GF)

Référence fabricant: 231-111/008-000

Couleur: gris

Emballage industriel: oui

Matériau du contact: cuivre électrolytique

Surface de contact coté enfichable: étamé

Tension nominale: 320 V

Hauteur: 26.50 mm

Longueur: 18.80 mm

Section max.: 2.5 mm²

Section (min.): 0.08 mm²

Sens d'enfichage: à l'horizontale par rapport à la platine

Type: 231-111/008-000

UNOM: 320 V

INOM: 16 A

Section: 2.5 mm²

Connexion: CAGE CLAMP^®

UKCA: non pertinent
