Barrette mâle (standard) série 300 WAGO 231-634/129-000 Nbr total de pôles 4 Pas: 5.08 mm 50 pc(s)

Connecteur électrique orange avec plusieurs bornes de connexion, adapté pour une utilisation dans des applications électriques.
Courbe de déclassement montrant le courant en ampères (axe des ordonnées) en fonction de la température ambiante en °C (axe des abscisses) pour différentes connexions multipolaires, avec des lignes décroissantes.

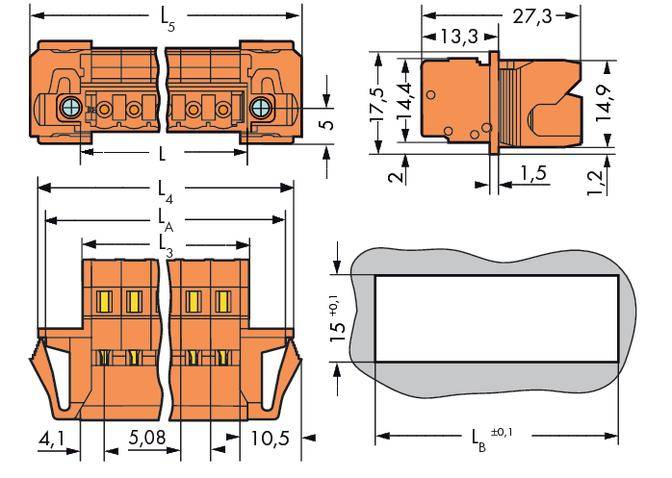

Dessin technique d'un connecteur électrique avec dimensions en millimètres. Vue de dessus, vue de face et vue latérale représentées.
1/3
Type de produit
Barrette mâle (standard)
Forme
mâle, droit
Nbr de rangées
1
Série
série 300
Dimension grille
5.08 mm
EAN :
N° réf. fabricant :
Code produit :
Livraison le ven. 11 décembre
Nombre (taille du paquet 50 pc(s))
Total (CHF 5.04 / pièce(s))
CHF 251.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Barrette mâle avec brides à encliqueter et filetées

  • Contenu: 50 pc(s)
  • Nbr de rangées: 1
  • Nbr total de pôles: 4

Caractéristiques techniques

  • Surtension transitoire de référence: 4 kV
Type de produit

Barrette mâle (standard)

Forme

mâle, droit

Nbr de rangées

1

Systèmes de connecteurs enfichables

Connecteur fil à carte

Série

série 300

Dimension grille

5.08 mm

Nombre de pôles par rangée

4

Nbr total de pôles

4

Largeur

41.32 mm

Forme de la tige

carré

Courant nominal

12 A

Courant nominal - arrondi

12 A

Contenu

50 pc(s)

AWG max.

12

AWG min.

28

Dim.

(L x l x H) 27.5 x 41.32 x 17.5 mm

Connexion

borne à ressort

Matériau boîtier

polyamide

Référence fabricant

231-634/129-000

Couleur

orange

Emballage industriel

oui

Matériau d'isolation

polyamide

Matériau du contact

cuivre électrolytique

Surface de contact coté circuit imprimé

étamé

Surface de contact coté enfichable

étamé

Tension nominale

320 V

Hauteur

17.5 mm

Longueur

27.5 mm

Section max.

2.50 mm²

Section (min.)

0.08 mm²

Température max.

+100 °C

Température min.

-60 °C

Type

231-634/129-000

Modèle

droit

Type

pour application traversante

Pôle(s)

4

Connexion

CAGE CLAMP®

Gamme de température

-60 à +100 °C °C

UKCA

non pertinent

Documents & téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 728113 Barrette mâle (standard) série 300 WAGO 231-634/129-000 Nbr total de pôles 4 Pas: 5.08 mm 50 pc(s)

Description

Pour des applications traversantes avec une épaisseur de tôle de 0,5 à 2,5 mm, 4 broches, pas 5,08 mm, orange.
