Name: Barrette mâle (standard) série 300 WAGO 231-612/018-000 Nbr total de pôles 12 Pas: 5 mm 25 pc(s)
Brand: WAGO
SKU: 728032
Availability: BackOrder

Connecteur électrique gris avec six bornes en cuivre, adapté aux pistes conductrices et aux connexions de fils dans les circuits électriques.

Courbe de déclassement montrant le courant en ampères (axe des ordonnées) en fonction de la température ambiante en °C (axe des abscisses) pour différentes connexions multipolaires, avec des lignes décroissantes.

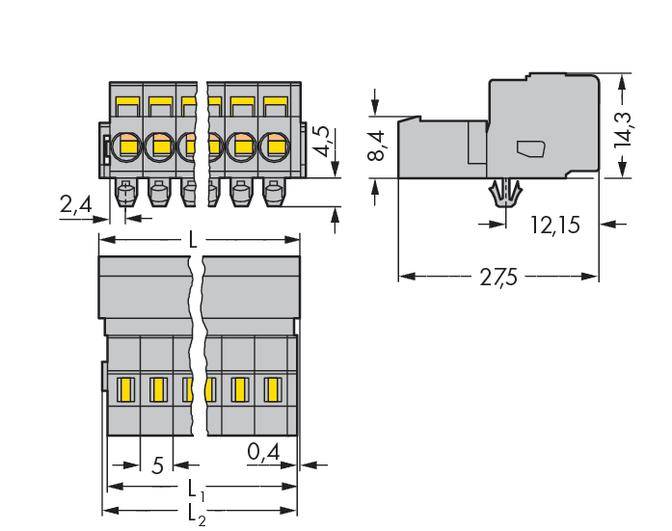

Dessin technique d'une borne électrique avec dimensions. Présente une vue de face et une vue latérale avec des indications de mesures précises en millimètres.

1/3

Type de produit

Barrette mâle (standard)

Forme

mâle, droit

Nbr de rangées

Série

série 300

Dimension grille

5 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 14 décembre

Nombre (taille du paquet 25 pc(s))

Set(s)

Total (CHF 8.08 / pièce(s))

CHF 201.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Barrette mâle

Contenu: 25 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 12

Caractéristiques techniques

Surtension transitoire de référence: 4 kV

Type de produit: Barrette mâle (standard)

Forme: mâle, droit

Nbr de rangées: 1

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série 300

Dimension grille: 5 mm

Nombre de pôles par rangée: 12

Nbr total de pôles: 12

Largeur: 63.2 mm

Forme de la tige: carré

Courant nominal: 12 A

Courant nominal - arrondi: 12 A

Contenu: 25 pc(s)

AWG max.: 12

AWG min.: 28

Dim.: (L x l x H) 27.5 x 63.2 x 14.3 mm

Connexion: borne à ressort

Matériau boîtier: polyamide

Référence fabricant: 231-612/018-000

Couleur: gris

Emballage industriel: oui

Matériau d'isolation: polyamide

Matériau du contact: cuivre électrolytique

Surface de contact coté circuit imprimé: étamé

Surface de contact coté enfichable: étamé

Tension nominale: 320 V

Hauteur: 14.3 mm

Longueur: 27.5 mm

Section max.: 2.50 mm²

Section (min.): 0.08 mm²

Température max.: +100 °C

Température min.: -60 °C

Type: 231-612/018-000

Modèle: droit

Type: avec pied de fixation

Pôle(s): 12

Connexion: CAGE CLAMP®

Gamme de température: -60 à +100 °C °C

UKCA: non pertinent
