Name: Barrette mâle (standard) série 2140 WAGO 734-340/018-000 Nbr total de pôles 10 Pas: 3.81 mm 50 pc(s)
Brand: WAGO
SKU: 544009
Availability: BackOrder

Connecteur électrique orange avec plusieurs possibilités de connexion, montrant l'intérieur avec des éléments métalliques et un gros plan en bas à droite.

Images de perçage pour montage sur tôle : Le dessin présente des dispositions de trous de perçage pour des montages bipolaires et multipolaires (à partir de 3 pôles) avec leurs dimensions.

Diagramme de la courbe de réduction : Représente l'intensité en ampères en fonction de la température ambiante en degrés Celsius pour différents nombres de pôles.

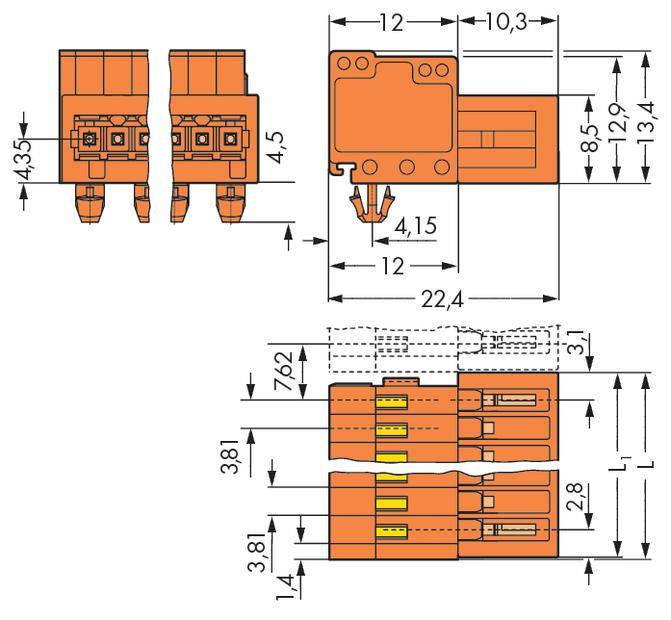

Dessin technique d'un connecteur avec cotations. Hauteur 12, largeur 10,3, profondeur 22,4 mm, longueur de broche 4,35 mm.

1/4

Type de produit

Barrette mâle (standard)

Forme

mâle, droit

Nbr de rangées

Série

série 2140

Dimension grille

3.81 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu. 17 décembre

Nombre (taille du paquet 50 pc(s))

Set(s)

Total (CHF 6.64 / pièce(s))

CHF 331.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Barrette mâle

Contenu: 50 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 10

Caractéristiques techniques

Surtension transitoire de référence: 2.5 kV

Type de produit: Barrette mâle (standard)

Forme: mâle, droit

Nbr de rangées: 1

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série 2140

Dimension grille: 3.81 mm

Nombre de pôles par rangée: 10

Nbr total de pôles: 10

Largeur: 40.19 mm

Forme de la tige: carré

Courant nominal: 10 A

Courant nominal - arrondi: 10 A

Contenu: 50 pc(s)

AWG max.: 14

AWG min.: 28

Dim.: (L x l x H) 22.3 x 40.19 x 17.9 mm

Connexion: borne à ressort

Matériau boîtier: polyamide

Référence fabricant: 734-340/018-000

Couleur: orange

Emballage industriel: oui

Matériau d'isolation: polyamide

Matériau du contact: cuivre électrolytique

Surface de contact coté circuit imprimé: étamé

Surface de contact coté enfichable: étamé

Tension nominale: 160 V

Hauteur: 17.9 mm

Longueur: 22.3 mm

Section max.: 1.50 mm²

Section (min.): 0.08 mm²

Sens d'enfichage: à l'horizontale par rapport à la platine

Température max.: +100 °C

Température min.: -60 °C

Type: 734-340/018-000

Pôle(s): 10

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Breite

Polzahl Gesamt

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.81 mm 734-340/018-000 50 St.

Code produit :544009

Livraison le jeu. 17 décembre

Conrad Electronic

Ce produit

40.19 mm

3.81 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 331.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-310 50 St.

Code produit :543930

Livraison le jeu. 17 décembre

Conrad Electronic

37.4 mm

3.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 331.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-310/000-044 50 St.

Code produit :543932

Livraison le jeu. 17 décembre

Conrad Electronic

37.4 mm

3.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 339.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-310/018-000 50 St.

Code produit :543933

Livraison le jeu. 17 décembre

Conrad Electronic

37.4 mm

3.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 331.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-310/019-000 50 St.

Code produit :543934

Livraison le jeu. 17 décembre

Conrad Electronic

49.8 mm

3.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 343.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-310/109-000 50 St.

Code produit :543936

Livraison le jeu. 17 décembre

Conrad Electronic

44.5 mm

3.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 393.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.81 mm 734-340 50 St.

Code produit :544008

Livraison le jeu. 17 décembre

Conrad Electronic

40.19 mm

3.81 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 331.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.81 mm 734-340/019-000 50 St.

Code produit :544010

Livraison le jeu. 17 décembre

Conrad Electronic

52.9 mm

3.81 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 343.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 11 Rastermaß: 3.50 mm 734-311 50 St.

Code produit :543938

Livraison le jeu. 17 décembre

Conrad Electronic

40.9 mm

3.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 361.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 11 Rastermaß: 3.50 mm 734-311/018-000 50 St.

Code produit :543940

Livraison le jeu. 17 décembre

Conrad Electronic

40.9 mm

3.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 361.95^*

Documents & téléchargements

Fiche technique

Fiche technique 544009 Barrette mâle (standard) série 2140 WAGO 734-340/018-000 Nbr total de pôles 10 Pas: 3.81 mm 50 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 544009 Barrette mâle (standard) série 2140 WAGO 734-340/018-000 Nbr total de pôles 10 Pas: 3.81 mm 50 pc(s)

Description

Avec pied de fixation à encliqueter, 10 pôles, pas de 3,81 mm / 0.15 in, avec adaptateur de montage 209-137 également sur TS 35, protégé contre l'inversion, épaisseur de tôle 0,6x1,2 mm, trous de fixation Ø 3,5 mm.

Ce texte a été traduit par une machine.
