Name: Barrette mâle (standard) série 2140 WAGO 734-307/019-000 Nbr total de pôles 7 Pas: 3.50 mm 50 pc(s)
Brand: WAGO
SKU: 543915
Availability: BackOrder

Un connecteur en plastique beige avec plusieurs points de connexion et un boîtier rectangulaire, adapté pour les connexions électroniques.

Diagramme de la courbe de réduction : Représente l'intensité en ampères en fonction de la température ambiante en degrés Celsius pour différents nombres de pôles.

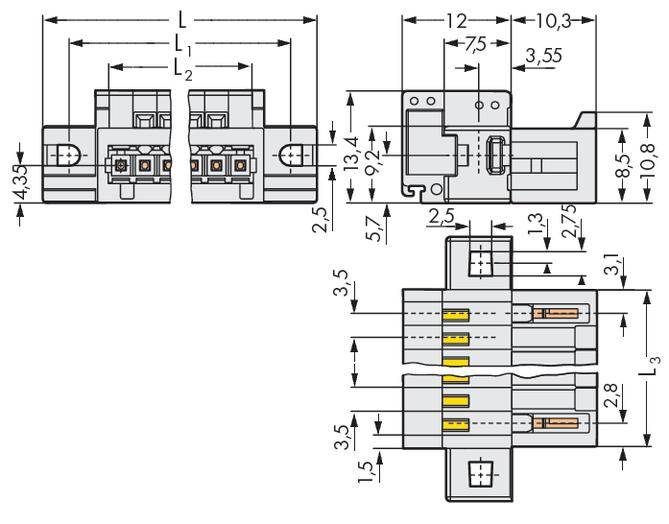

Dessin technique d'un connecteur avec dimensions. Présente une vue latérale et une vue de dessus avec des indications précises de mesures en millimètres.

1/3

Type de produit

Barrette mâle (standard)

Forme

mâle, droit

Nbr de rangées

Série

série 2140

Dimension grille

3.50 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu. 17 décembre

Nombre (taille du paquet 50 pc(s))

Set(s)

Total (CHF 5.12 / pièce(s))

CHF 255.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Barrette mâle

Contenu: 50 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 7

Caractéristiques techniques

Surtension transitoire de référence: 2.5 kV

Type de produit: Barrette mâle (standard)

Forme: mâle, droit

Nbr de rangées: 1

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série 2140

Dimension grille: 3.50 mm

Nombre de pôles par rangée: 7

Nbr total de pôles: 7

Largeur: 39.3 mm

Forme de la tige: carré

Courant nominal: 10 A

Courant nominal - arrondi: 10 A

Contenu: 50 pc(s)

AWG max.: 14

AWG min.: 28

Dim.: (L x l x H) 22.3 x 39.3 x 13.4 mm

Connexion: borne à ressort

Matériau boîtier: polyamide

Référence fabricant: 734-307/019-000

Couleur: gris clair

Emballage industriel: oui

Matériau d'isolation: polyamide

Matériau du contact: cuivre électrolytique

Surface de contact coté circuit imprimé: étamé

Surface de contact coté enfichable: étamé

Tension nominale: 160 V

Hauteur: 13.4 mm

Longueur: 22.3 mm

Section max.: 1.50 mm²

Section (min.): 0.08 mm²

Sens d'enfichage: à l'horizontale par rapport à la platine

Température max.: +100 °C

Température min.: -60 °C

Type: 734-307/019-000

Pôle(s): 7

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Breite

Polzahl Gesamt

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-310 50 St.

Code produit :543930

Livraison le jeu. 17 décembre

Conrad Electronic

37.4 mm

3.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 331.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-310/000-044 50 St.

Code produit :543932

Livraison le jeu. 17 décembre

Conrad Electronic

37.4 mm

3.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 339.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-310/018-000 50 St.

Code produit :543933

Livraison le jeu. 17 décembre

Conrad Electronic

37.4 mm

3.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 331.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-310/019-000 50 St.

Code produit :543934

Livraison le jeu. 17 décembre

Conrad Electronic

49.8 mm

3.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 343.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-310/109-000 50 St.

Code produit :543936

Livraison le jeu. 17 décembre

Conrad Electronic

44.5 mm

3.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 393.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.81 mm 734-340 50 St.

Code produit :544008

Livraison le jeu. 17 décembre

Conrad Electronic

40.19 mm

3.81 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 331.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.81 mm 734-340/018-000 50 St.

Code produit :544009

Livraison le jeu. 17 décembre

Conrad Electronic

40.19 mm

3.81 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 331.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.81 mm 734-340/019-000 50 St.

Code produit :544010

Livraison le jeu. 17 décembre

Conrad Electronic

52.9 mm

3.81 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 343.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 11 Rastermaß: 3.50 mm 734-311 50 St.

Code produit :543938

Livraison le jeu. 17 décembre

Conrad Electronic

40.9 mm

3.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 361.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 11 Rastermaß: 3.50 mm 734-311/018-000 50 St.

Code produit :543940

Livraison le jeu. 17 décembre

Conrad Electronic

40.9 mm

3.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 361.95^*

Documents & téléchargements

Fiche technique

Fiche technique 543915 Barrette mâle (standard) série 2140 WAGO 734-307/019-000 Nbr total de pôles 7 Pas: 3.50 mm 50 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 543915 Barrette mâle (standard) série 2140 WAGO 734-307/019-000 Nbr total de pôles 7 Pas: 3.50 mm 50 pc(s)

Description

Avec brides de fixation, 7 pôles, pas 3,5 mm, protégé contre l'inversion, pour montage par vissage ou autre type a. Fixation similaire, pour fixation verticale ou horizontale, gris clair.

Ce texte a été traduit par une machine.
