Barrette mâle (standard) série 2060 WAGO 721-604 Nbr total de pôles 4 Pas: 5 mm 100 pc(s)

Un connecteur blanc à quatre entrées, étiqueté avec '1', '2', '3', '6', 'L', '+' et un symbole. La vue de face montre les contacts de connexion.

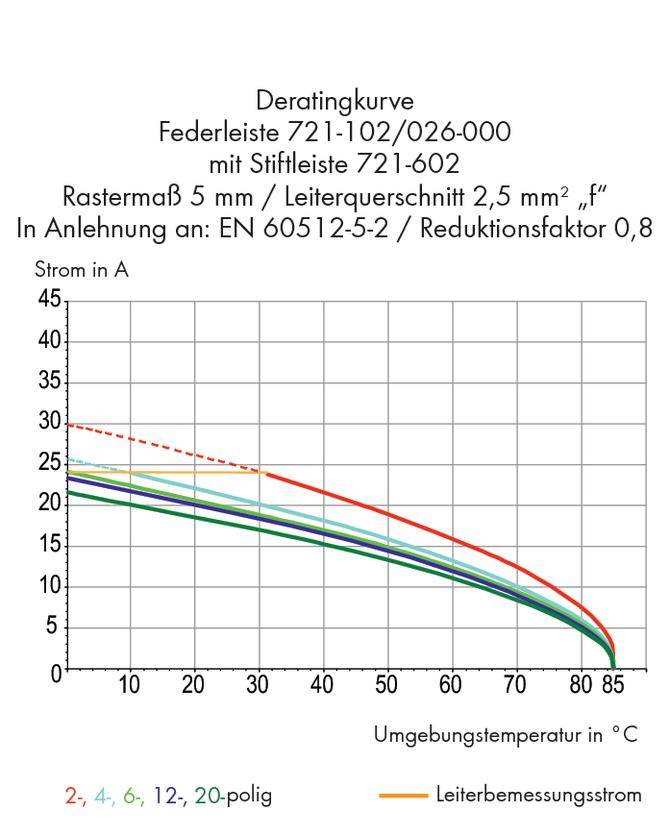

Diagramme de la courbe de déclassement pour la barrette à ressort 721-102/026-000, présentant le courant en ampères jusqu'à 35 et les températures ambiantes jusqu'à 85°C. Courbes en code couleur pour différents nombres de pôles.

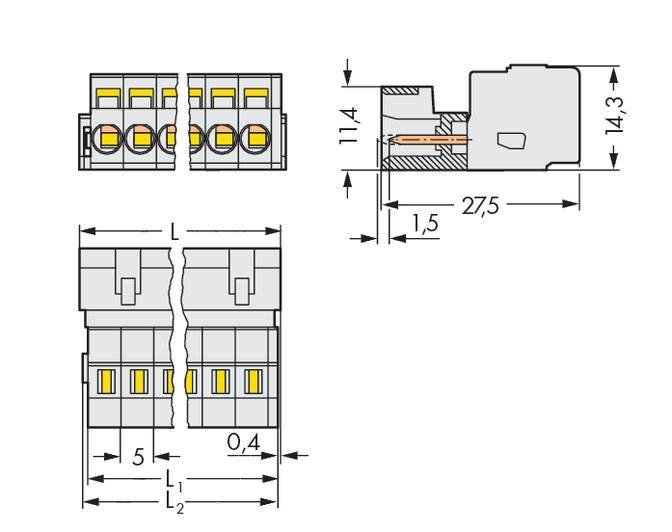

Dessin technique d'un connecteur avec dimensions : 11,4 x 14,3 x 27,5 mm. Vue en coupe détaillée en haut à droite.
1/3
Type de produit
Barrette mâle (standard)
Forme
mâle, droit
Nbr de rangées
1
Série
série 2060
Dimension grille
5 mm
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le ven. 11 décembre
Nombre (taille du paquet 100 pc(s))
Total (CHF 3.26 / pièce(s))
CHF 325.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Barrette mâle

  • Contenu: 100 pc(s)
  • Nbr de rangées: 1
  • Nbr total de pôles: 4

Caractéristiques techniques

  • CONNECT.MALE 4-POL 5MM SANS CONT.TER
Type de produit

Barrette mâle (standard)

Forme

mâle, droit

Nbr de rangées

1

Systèmes de connecteurs enfichables

Connecteur fil à carte

Série

série 2060

Dimension grille

5 mm

Nombre de pôles par rangée

4

Nbr total de pôles

4

Largeur

23.2 mm

Forme de la tige

carré

Courant nominal

12 A

Courant nominal - arrondi

12 A

Contenu

100 pc(s)

AWG max.

12

AWG min.

28

Dim.

(L x l x H) 27.5 x 23.2 x 14.3 mm

Connexion

borne à ressort

Matériau boîtier

polyamide

Référence fabricant

721-604

Couleur

gris clair

Emballage industriel

oui

Matériau d'isolation

polyamide

Matériau du contact

cuivre électrolytique

Surface de contact coté circuit imprimé

étamé

Surface de contact coté enfichable

étamé

Tension nominale

320 V

Hauteur

14.3 mm

Longueur

27.5 mm

Section max.

2.50 mm²

Section (min.)

0.08 mm²

Température max.

+100 °C

Température min.

-60 °C

Type

721-604

Pôle(s)

4

Printed circuit board to cable

Grey

320 V

4

Pin

Plastic

Uncoated

-60-100 °C

V0

4 kV

Spring clamp connection

Tin

III

2

5 mm

1

5 mm

0.08-2.5 mm²

0.25-1.5 mm²

0.08-2.5 mm²

0.08-2.5 mm²

IP10

FAUX

Thermoplastic

Other copper alloys

12 A

UKCA

oui
