Name: Association de contacteurs étoile-triangle Siemens 3RA2417-8XH31-1BB4 3 NO (T) 1 pc(s)
Brand: Siemens
SKU: 1745679
Availability: BackOrder

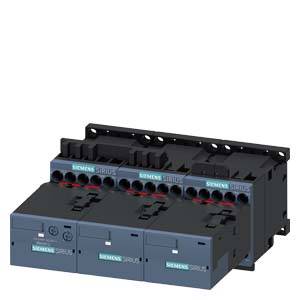

Un contacteur électrique Siemens de la série Sirius, composé de plusieurs unités, installé sur un rail de montage.

Une personne coupe une planche en bois sur une scie circulaire, tandis que des copeaux de bois volent. Les mains et les copeaux de bois sont clairement visibles.

Schéma de connexion pour un système triangulaire électrique avec modules et contacteurs. Présente les types, spécifications et détails de câblage.

'Schéma électrique avec trois interrupteurs (-Q11, -Q12, -Q13) et un module ASI. Connexions et raccordements entre les composants représentés.'

Illustration d'un appareil de commutation Siemens avec plusieurs connexions électriques et des étiquettes telles que 'SIRIUS' et '3RA27'.

1/5

Photo non contractuelle

Type de produit

Combinaison étoile triangle

Nombre de pôles

3 pôles

Tension nominale

690 V/AC

Connexion

raccord à vis

Type

3RA2417-8XH31-1BB4

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu. 24 décembre

Nombre

pièce(s)

Total (CHF 471.95 / pièce(s))

CHF 574.95

-18 %

CHF 471.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Association de contacteurs étoile-triangle 3RA2417-8XH31-1BB4 Siemens

Notre service pour vous

Caractéristiques techniques

Type de tension : DC
Section de conducteur à un ou plusieurs fils : 4 mmm²
Section de conducteur à fils fins : 2,5 mmm²

Type de produit: Combinaison étoile triangle

Type: 3RA2417-8XH31-1BB4

Dimensions: S00

Nombre de pôles: 3 pôles

Type de contact: 3 NO (T)

Type de contact auxiliaire: 3 NO (T)

Tension nominale: 690 V/AC

Tension de contact (max.): 690 V/AC

Convient pour marque: Siemens

Adapté pour série: Siemens série Sirius

Type de montage: fixation par encliquetage
fixation par vis

Connexion: raccord à vis

Durée de vie mécanique: 10000000

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 135 mm

Hauteur: 68 mm

Profondeur: 145 mm

Dim.: (l x H x P) 135 x 68 x 145 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: Star-delta contactor

: 11 kW

: 3

: 0

: 25 A

: IP20

: Screw connection

: DC

: Other

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 1745679 Association de contacteurs étoile-triangle Siemens 3RA2417-8XH31-1BB4 3 NO (T) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1745679 Association de contacteurs étoile-triangle Siemens 3RA2417-8XH31-1BB4 3 NO (T) 1 pc(s)

Description

Combinaison étroile triangle AS-i AC-3, 11 kW/400 V, DC 24 V 3 pôles, taille S00 à vis de verrouillage électrique et mécanique 3 S intégré Combinaison étroile triangle SIRIUS 3RA24 pour le démarrage des moteurs asynchrones triphasés. La combinaison étroile triangle 3RA24 est une combinaison de trois prémonté et testé en usine 3RT2 déjà câblées ainsi que de verrouillage mécanique et électrique. De plus, fourni avec le module de fonction logique de commande et réglage de l'heure remplace le câblage complet dans le circuit de commande. Ils sont résistant aux variations climatiques, homologué dans le monde entier (ex. Exemple IEC et UL/CSA) et IE3/IE4 ready. La Stern-Dreick combinaisons 3RA24 sont avec actionnement AC et DC dans les tailles S00 jusqu'à S3. Ils sont utilisés dans la technique de raccordement à vis et d'allongement du ressort pour montage sur rail ou fixation par vis sont proposées. Variantes sont également pour la connexion à un IO-Link ou interface AS. Les accessoires des contacteurs 3RT2 est un produit uniforme pour toutes les tailles et peut également être utilisé pour les combinaisons de protection. Les combinaisons étoile-triangle 3RA24 sans fil de la technologie éprouvée de la série 3RA14. Simple, efficace, toujours à jour - le système SIRIUS.

Ce texte a été traduit par une machine.
