API - Borne WAGO 753-603 24 V/DC 1 pc(s)

Module de connexion électrique avec bornes numérotées et codes couleur. Domaine d'application : Automatisation industrielle.

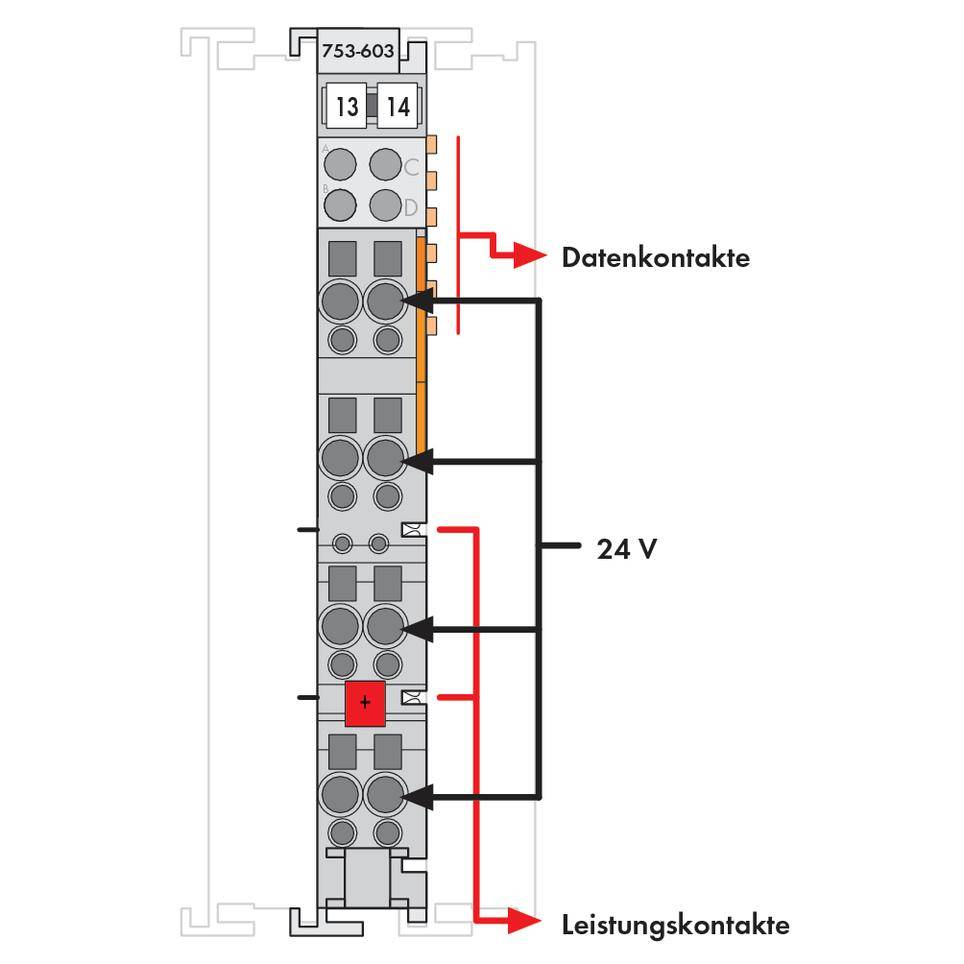

Diagramme d'un module avec les désignations : 'Contacts de données', '24 V', 'Contacts de puissance'. Montre les connexions et les flèches de transmission des signaux.

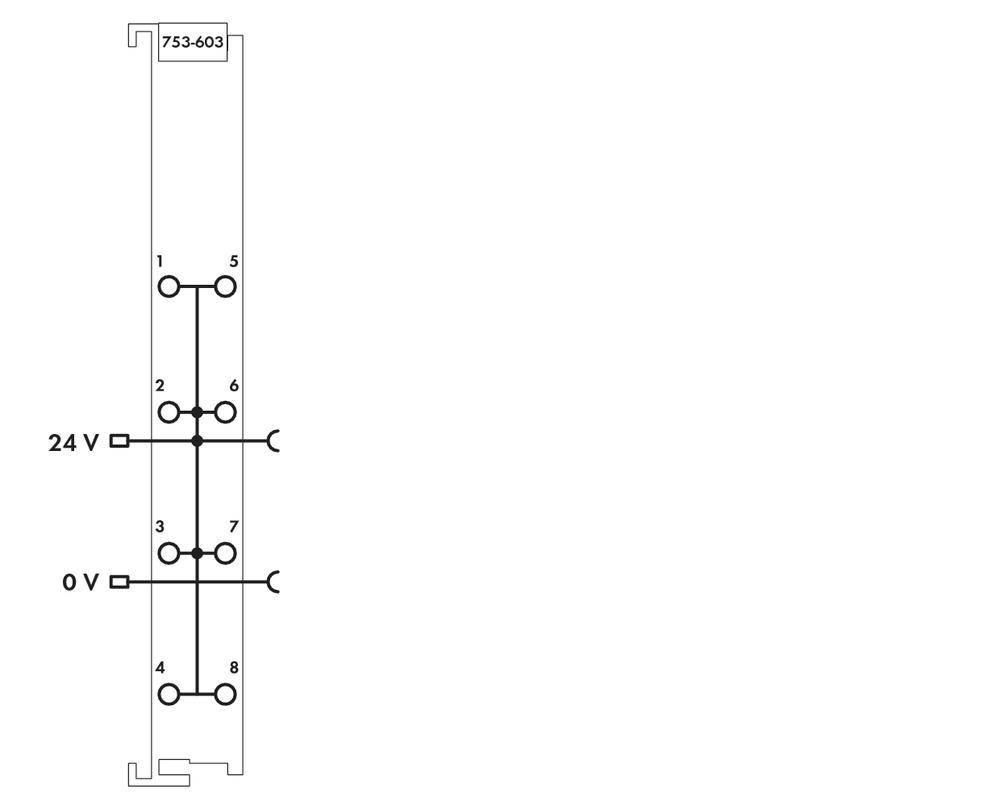

Le diagramme montre un circuit électrique avec deux lignes verticales, reliant des points de 1 à 8, marqués '24 V' et '0 V'.
1/3
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le lun. 21 décembre
Nombre
Total (CHF 25.95 / pièce(s))
CHF 25.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Couleur : gris-clair
  • Section : 0,08 - 2,5 mm²
  • AWG : 28 - 14
  • Connexion : Cage Clamp®
  • Longueur dénudée : 9 - 10 mm
  • Type de montage : TS 35
  • Température de fonctionnement : 0 à +55 °C
Type de produit

API - Borne

Type

753-603

Nombre de sorties max.

8

Tension de fonctionnement

24 V/DC

Hauteur

64 mm

Largeur

12 mm

Température ambiante max.

+55 °C

Température ambiante min.

0 °C

IP20

Dim.

(l x H x P) 12 x 64 x 100 mm

Référence fabricant

753-603

Poids

37.136 g

Type de montage

sur rail porteur (rail DIN)

Profondeur

100 mm

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 192221 API - Borne WAGO 753-603 24 V/DC 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 192221 API - Borne WAGO 753-603 24 V/DC 1 pc(s)

Description

Borne de distribution de polarités; DC 24 V.

Cette borne de distribution de polarités, en combinaison avec la borne d'entrées à 8 canaux réf. 750-430/431, met à disposition 8 points de connexion 24 V.

Il est possible de rajouter autant de bornes que nécessaire.

La borne de distribution de polarités vient prendre les polarités grâce à ses contacts de puissance sur la borne précédente et les transmet sur la borne suivante. Par l'encliquetage de la borne de bus, s'ensuit alors par les contacts de puissance un contact automatique des potentiels aux bornes suivantes. Le potentiel 0 V n'est pas utilisé par la borne, il est simplement prolongé sur la borne suivante.

Avertissement

Le connecteur 753-110 n'est pas inclus dans la livraison! A commander séparément!
