Name: ABB AF12-30-01-11 Commutateur 4 NO (T), 1 NO (T) 24 V 28 A 1 pc(s)
Brand: ABB
SKU: 2323503
Availability: BackOrder

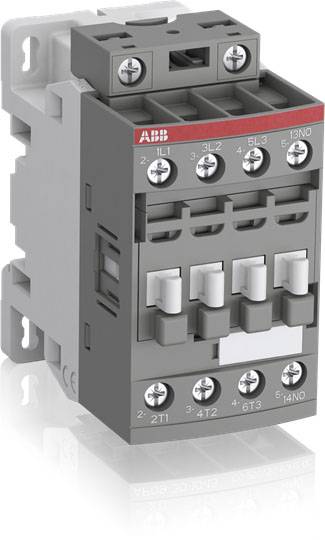

Un contacteur électrique gris avec plusieurs bornes à vis et une bande rouge étiquetée.

Type de produit

Commutateur

Tension nominale

24 V

Courant de charge

28 A

Connexion

raccord à vis

Type

AF12-30-01-11

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 14 décembre

Nombre

pièce(s)

Total (CHF 43.95 / pièce(s))

CHF 43.95

Prix TVA incl.

uniquement CHF 6.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Commutateur

Type: AF12-30-01-11

Type de contact: 4 NO (T)
1 NO (T)

Type de contact auxiliaire: 1 NF (R)

Tension nominale: 24 V

Tension de commande (min.): 20 V/DC

Tension de commande (max.): 500 V/DC

Gamme de tension de commande: 20 - 500 V/DC

Courant continu (max.): 28 A

Courant de charge: 28 A

Connexion: raccord à vis

Largeur: 150 mm

Hauteur: 100 mm

Profondeur: 200 mm

Dim.: (L x l x H) 200 cm x 150 mm x 100 mm

Contenu: 1 pc(s)

Longueur: 200 cm

: 45

: 86 mm

: 77 mm

: FAUX

: 5.5 kW

: 3

: 0

: 0

: 1

: 12 A

: 28 A

: 24-60 V

: 24-60 V

: 20-60 V

: Screw connection

: 690-690 V

: 690-690 V

: AC/DC

: 3.729

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Laststrom

Nennspannung

Polzahl

Verpackungsart

ABB AF09-22-00-11 Schalter 4 Schließer 4 kW 24 V 9 A mit Hilfskontakt Piece 1 St.

Code produit :2319445

Livraison le mer. 9 décembre

Conrad Electronic

9 A

24 V

2polig

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 51.95^*

ABB AF09-22-00-12 Schalter 4 Schließer 48 V 9 A mit Hilfskontakt Piece 1 St.

Code produit :2322726

Livraison le mer. 9 décembre

Conrad Electronic

9 A

48 V

2polig

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 51.95^*

ABB AF09-22-00-13 Schalter 4 Schließer 100 V 25 A mit Hilfskontakt 1 St.

Code produit :2319615

Livraison le mer. 9 décembre

Conrad Electronic

25 A

100 V

2polig

pièce(s)

Min.: 1

Multiples: 1

CHF 51.95^*

ABB AF09-22-00-14 Schalter 4 Schließer 250 V 9 A mit Hilfskontakt Piece 1 St.

Code produit :2322874

Livraison le mer. 9 décembre

Conrad Electronic

9 A

250 V

2polig

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 51.95^*

ABB AF09-30-01-11 Schalter 4 Schließer, 1 Schließer 4 kW 24 V 25 A mit Hilfskontakt 1 St.

Code produit :2323965

Livraison le ven. 27 novembre

8 pièce(s)Conrad Electronic

25 A

24 V

3polig

pièce(s)

Min.: 1

Multiples: 1

CHF 35.95^*

ABB AF09-30-01-12 Schalter 4 Schließer, 1 Schließer 48 V 25 A mit Hilfskontakt Piece 1 St.

Code produit :2320565

Livraison le mer. 9 décembre

Conrad Electronic

25 A

48 V

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 41.95^*

ABB AF09-30-01-14 Schalter 4 Schließer, 1 Schließer 4 kW 250 V 9 A mit Hilfskontakt Piece 1 St.

Code produit :2321043

Livraison le mer. 9 décembre

Conrad Electronic

9 A

250 V

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 41.95^*

ABB AF09-30-01K-11 Schalter 4 Schließer, 1 Schließer 24 V 9 A mit Überspannungsschutz 1 St.

Code produit :2322375

Livraison le mer. 9 décembre

Conrad Electronic

9 A

24 V

3polig

pièce(s)

Min.: 1

Multiples: 1

CHF 43.95^*

ABB AF09-30-01K-12 Schalter 1 Schließer, 4 Schließer 48 V 25 A mit Überspannungsschutz 1 St.

Code produit :2334227

Livraison le mer. 9 décembre

Conrad Electronic

25 A

48 V

3polig

pièce(s)

Min.: 1

Multiples: 1

CHF 43.95^*

ABB AF09-30-01K-13 Schalter 4 Schließer, 1 Schließer 100 V 9 A mit Überspannungsschutz Single 1 St.

Code produit :2319278

Livraison le mer. 9 décembre

Conrad Electronic

9 A

100 V

3polig

Single

pièce(s)

Min.: 1

Multiples: 1

CHF 43.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2323503 ABB AF12-30-01-11 Commutateur 4 NO (T), 1 NO (T) 24 V 28 A 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2323503 ABB AF12-30-01-11 Commutateur 4 NO (T), 1 NO (T) 24 V 28 A 1 pc(s)

Description

Les contacteurs AF09 à AF96 de 4 à 45 kW AC-3 (400 V) représentent la série compacte avec commande AC/DC et des plages de tension de bobine très étendues. Seules 4 bobines couvrent des tensions de commande de 20...500 VDC à 24...500 VAC - sans éléments d'extinction supplémentaires nécessaires. Ils ne peuvent donc être utilisés que dans le monde entier et à faible variation. Ils commutent des circuits de puissance avec des moteurs, des charges légèrement inductives ou non inductives. Les bornes de connexion à bobine interchangeables permettent de brancher le haut, le bas ou le haut et le bas. Les accessoires montés sont des commutateurs auxiliaires enfichables à 1 et 4 pôles à l'avant et des commutateurs auxiliaires à 2 pôles à montage à droite et à gauche. Un autre bloc de commutateurs auxiliaire avec 1S+1Ö et connexions d'antenne A1 et A2 est disponible jusqu'à AF65 pour le raccordement d'antenne à l'avant. Tous les contacts de l'ouvre-porte auxiliaire sont des contacts Mirrorconformément à la norme IEC60947-5-1 annexe L. D'autres accessoires, tels que des minuteries, des aides au câblage et des maillons de verrouillage complètent la gamme.

Ce texte a été traduit par une machine.
