ZF Drehzahlsensor GS100502 5 - 24 V/DC Kabel, offenes Ende – Conrad Electronic Schweiz | Conrad CH (DE)

Zylindrischer, geriffelter Metall-Sensor mit Kabel, zur Erkennung von Bewegungen oder Objekten in Maschinen oder Robotern.

Zylindrischer, geriffelter Metall-Sensor mit Kabel, zur Erkennung von Bewegungen oder Objekten in Maschinen oder Robotern.

Produkt-Art

Drehzahlsensor

Betriebsspannung min.

5 V/DC

Betriebsspannung max.

24 V/DC

Anschluss

Kabel, offenes Ende

Typ

GS100502

Datenblatt (PDF)

Sofort-Lieferung Mi., 14. Okt.

90 Stück

Anzahl

Stück

Gesamt (CHF 37.95 / Stück)

CHF 39.95

-5 %

CHF 37.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Zahnrad-/Drehzahl-Sensor

Unser Service für Sie

Technische Daten

Ausgangsspannung: 400 mV
Gewinde: M12-1
Ausgang: Open Collector

Produkt-Art: Drehzahlsensor

Typ: GS100502

Betriebsspannung min.: 5 V/DC

Betriebsspannung max.: 24 V/DC

Betriebsspannungsbereich: 5 - 24 V/DC

Betriebsstrom: 6 mA

Anschluss: Kabel, offenes Ende

Kabellänge: 1.00 m

Min. Temperatur: -40 °C

Max. Temperatur: +125 °C

Länge: 65 mm

Durchmesser: 12 mm

Abm.: (Ø x L) 12 mm x 65 mm

RoHS-konform: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 276112 ZF Drehzahlsensor GS100502 5 - 24 V/DC Kabel, offenes Ende

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 276112 ZF Drehzahlsensor GS100502 5 - 24 V/DC Kabel, offenes Ende

Beschreibung

Drehzahlsensor auf Hall-Effekt Basis im Aluminiumgehäuse. Erfasst Bewegungngen metallischer Zahnräder. Auch für extrem langsame Bewegungen einsetzbar. Immunität gegen Rundlauffehler. Einsetzbar bei ungeregelter Versorgungsspannung. Verpolschutz bis 24 V/DC. Eloxiertes Aluminiumgehäuse. 10-bit genaue Schaltschwelleneinstellung für: Automatische Adaption an die Magnetfeldstärke, automatische Anpassung an Zahnradgeometrie, Kompensation von Unwuchten im Zahnrad.
Anwendung: Trainingsgeräte, Maschinen in der Lebensmittelindustrie, Geschwindigkeitsmesser.

Hinweise

Der Sensor benötigt zwischen Ausgang (schwarz) und Vcc (braun) einen externen Pull-up Widerstand, dessen Widerstandswert von der Versorgungsspannung abhängt.

Beschreibung

Drehzahlsensor auf Hall-Effekt Basis im Aluminiumgehäuse. Erfasst Bewegungngen metallischer Zahnräder. Auch für extrem langsame Bewegungen einsetzbar. Immunität gegen Rundlauffehler. Einsetzbar bei ungeregelter Versorgungsspannung. Verpolschutz bis 24 V/DC. Eloxiertes Aluminiumgehäuse. 10-bit genaue Schaltschwelleneinstellung für: Automatische Adaption an die Magnetfeldstärke, automatische Anpassung an Zahnradgeometrie, Kompensation von Unwuchten im Zahnrad.
Anwendung: Trainingsgeräte, Maschinen in der Lebensmittelindustrie, Geschwindigkeitsmesser.

Hinweise

Der Sensor benötigt zwischen Ausgang (schwarz) und Vcc (braun) einen externen Pull-up Widerstand, dessen Widerstandswert von der Versorgungsspannung abhängt.

Häufig gesuchte Hall-Sensoren:

Stromsensor

Weitere interessante Produkte

(^*Alle Angaben sind zzgl. gesetzl. MwSt)

ZF Drehzahlsensor GS100701 5 - 24 V/DC Kabel, offenes Ende

ZF Drehzahlsensor GS100701 5 - 24 V/DC Kabel, offenes Ende

Conrad Electronic

CHF 35.95^*

ifm Electronic Magnetfeldsensor MK5101 10 - 30 V/DC Messbereich: +2.8 mT (max) M8, 3 polig

ifm Electronic Magnetfeldsensor MK5101 10 - 30 V/DC Messbereich: +2.8 mT (max) M8, 3 polig

Conrad Electronic

CHF 55.95^*

ZF Hallsensor MP101401 4.5 - 18 V/DC Messbereich: 47 - 139 G Kabel, offenes Ende

ZF Hallsensor MP101401 4.5 - 18 V/DC Messbereich: 47 - 139 G Kabel, offenes Ende

Conrad Electronic

CHF 10.95^*

Honeywell Hallsensor SR17C-J6 3.8 - 30 V/DC Kabel, offenes Ende

Honeywell Hallsensor SR17C-J6 3.8 - 30 V/DC Kabel, offenes Ende

Conrad Electronic

CHF 22.95^*

BCM Sensor 100203 Wägezelle 1 St. 20 kg (max) Kabel (L x B x H) 80 x 12.7 x 12.7 mm Piece

BCM Sensor 100203 Wägezelle 1 St. 20 kg (max) Kabel (L x B x H) 80 x 12.7 x 12.7 mm Piece

Conrad Electronic

CHF 67.95^*

Elobau Winkelsensor 424A10A120 424A10A120 Analog Spannung AMP Superseal

Elobau Winkelsensor 424A10A120 424A10A120 Analog Spannung AMP Superseal

Conrad Electronic

CHF 111.95^*

ZF Drehzahlsensor GS101201 GS101201 Stecker Delphi

ZF Drehzahlsensor GS101201 GS101201 Stecker Delphi

Conrad Electronic

CHF 33.95^*

NXP Semiconductors MPXV5004DP Drucksensor 1 St. 0 kPa bis 3.92 kPa SMD

NXP Semiconductors MPXV5004DP Drucksensor 1 St. 0 kPa bis 3.92 kPa SMD

Conrad Electronic

CHF 18.95^*

100547 Dehnmessstreifen 4 St. (L x B) 4.5 mm x 3.5 mm

100547 Dehnmessstreifen 4 St. (L x B) 4.5 mm x 3.5 mm

Conrad Electronic

CHF 37.95^*

TRU COMPONENTS Hallsensor AH3144EUA 4.5 - 24 V/DC Messbereich: +0.005 - +0.022 T TO-92 Löten

TRU COMPONENTS Hallsensor AH3144EUA 4.5 - 24 V/DC Messbereich: +0.005 - +0.022 T TO-92 Löten

Conrad Electronic

CHF 1.35^*

ZF Hallsensor MP101301 3.8 - 24 V/DC Messbereich: +60 - +245 G Kabel, offenes Ende

ZF Hallsensor MP101301 3.8 - 24 V/DC Messbereich: +60 - +245 G Kabel, offenes Ende

Conrad Electronic

CHF 9.70^*

TRU COMPONENTS Hallsensor AH3503UA 4.5 - 6 V/DC Messbereich: +0.0195 - +0.0255 T TO-92 Löten

TRU COMPONENTS Hallsensor AH3503UA 4.5 - 6 V/DC Messbereich: +0.0195 - +0.0255 T TO-92 Löten

Conrad Electronic

CHF 0.85^*

-6%

TRU COMPONENTS Hallsensor AH49EUA 4.5 - 6 V/DC Messbereich: +0.0125 - +0.0205 T TO-92 Löten

TRU COMPONENTS Hallsensor AH49EUA 4.5 - 6 V/DC Messbereich: +0.0125 - +0.0205 T TO-92 Löten

Conrad Electronic

CHF 0.90

CHF 0.85^*

-27%

Infineon Technologies Magnetsensor TLE4913HTSA1 2.4 - 5.5 V Messbereich: 2 - 5 mT SC-59-3 Tape on Full reel

Infineon Technologies Magnetsensor TLE4913HTSA1 2.4 - 5.5 V Messbereich: 2 - 5 mT SC-59-3 Tape on Full reel

Conrad Electronic

CHF 0.91

CHF 0.66301^*

KYOCERA/AVX Hallsensor 9197000010 4.75 - 5.25 V Messbereich: 45 - 45 ° Stecker AMP

KYOCERA/AVX Hallsensor 9197000010 4.75 - 5.25 V Messbereich: 45 - 45 ° Stecker AMP

Conrad Electronic

CHF 19.95^*

-29%

Infineon Technologies Magnetsensor TLE49643KXTSA1 3 - 32 V Messbereich: 8.4 - 16.6 mT SC-59-3 Tape on Full reel

Infineon Technologies Magnetsensor TLE49643KXTSA1 3 - 32 V Messbereich: 8.4 - 16.6 mT SC-59-3 Tape on Full reel

Conrad Electronic

CHF 0.77

CHF 0.54335^*

Infineon Technologies Magnetsensor TLE4906LHALA1 2.7 - 18 V Messbereich: 6.5 - 13.5 mT Tape

Infineon Technologies Magnetsensor TLE4906LHALA1 2.7 - 18 V Messbereich: 6.5 - 13.5 mT Tape

Conrad Electronic

CHF 1.0888^*

TRU COMPONENTS Hallsensor AH3661UA 2.4 - 5.4 V/DC Messbereich: -0.007 - +0.007 T TO-92 Löten

TRU COMPONENTS Hallsensor AH3661UA 2.4 - 5.4 V/DC Messbereich: -0.007 - +0.007 T TO-92 Löten

Conrad Electronic

CHF 1.15^*

IPM-165 Radar-Bewegungsmelder 1 St. 5 V (max) (L x B x H) 25 x 25 x 13 mm

IPM-165 Radar-Bewegungsmelder 1 St. 5 V (max) (L x B x H) 25 x 25 x 13 mm

Conrad Electronic

CHF 24.95^*

105628 Dehnmessstreifen 4 St. (L x B) 8.2 mm x 5.4 mm

105628 Dehnmessstreifen 4 St. (L x B) 8.2 mm x 5.4 mm

Conrad Electronic

CHF 33.95^*

ZF Winkelsensor AN920032 AN920032 Messbereich: 360 ° (max) Analog Spannung Kabel, offenes Ende

ZF Winkelsensor AN920032 AN920032 Messbereich: 360 ° (max) Analog Spannung Kabel, offenes Ende

Conrad Electronic

CHF 55.95^*

Hamlin Hallsensor 55100-3H-02-A 3.8 - 24 V/DC Messbereich: 0 - 18 mm Kabel, offenes Ende

Hamlin Hallsensor 55100-3H-02-A 3.8 - 24 V/DC Messbereich: 0 - 18 mm Kabel, offenes Ende

Conrad Electronic

CHF 8.65^*

Honeywell Hallsensor SS495A 4.5 - 10.5 V/DC Messbereich: -0.067 - +0.067 T SIP-3 Löten

Honeywell Hallsensor SS495A 4.5 - 10.5 V/DC Messbereich: -0.067 - +0.067 T SIP-3 Löten

Conrad Electronic

CHF 4.85^*

Honeywell Hallsensor SS41 4.5 - 24 V/DC Messbereich: -0.004 - +0.004 T SIP-3 Löten

Honeywell Hallsensor SS41 4.5 - 24 V/DC Messbereich: -0.004 - +0.004 T SIP-3 Löten

Conrad Electronic

CHF 2.65^*

A-14P20 Ultraschall-Sensor 1 St. Frequenz (max.): 40 kHz (Ø x H) 14 mm x 6 mm

A-14P20 Ultraschall-Sensor 1 St. Frequenz (max.): 40 kHz (Ø x H) 14 mm x 6 mm

Conrad Electronic

CHF 10.95^*

PIC Hallsensor H501 3.8 - 24 V/DC Messbereich: +4 - +35 mT TO-92-UA Löten

PIC Hallsensor H501 3.8 - 24 V/DC Messbereich: +4 - +35 mT TO-92-UA Löten

Conrad Electronic

CHF 1.60^*

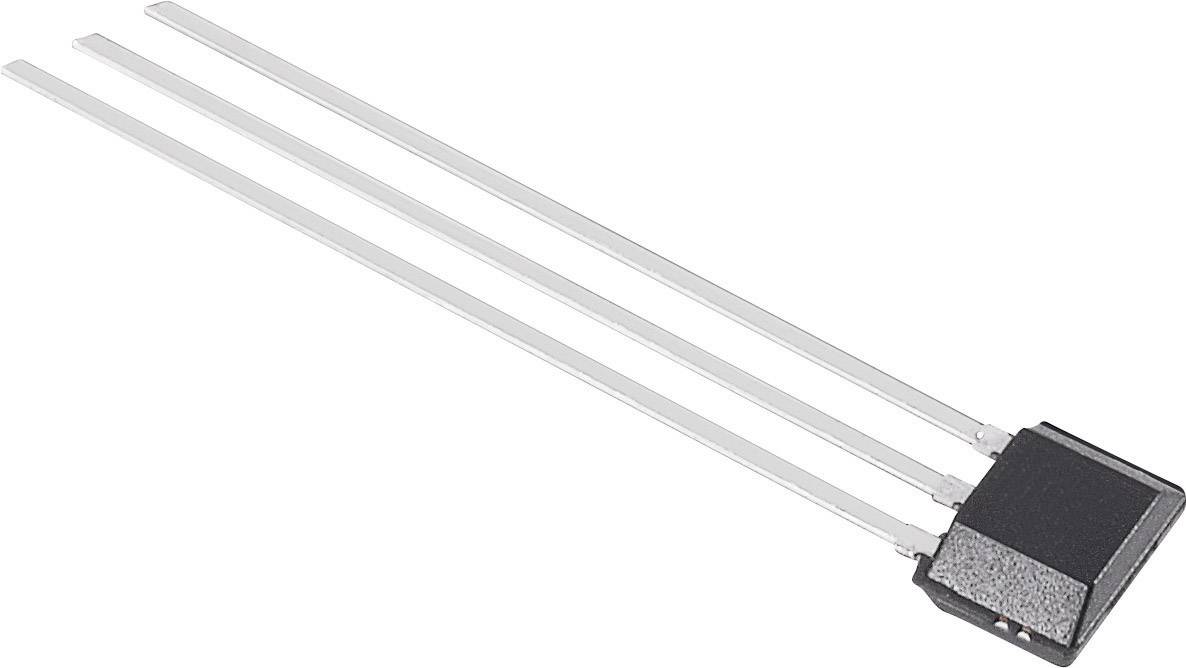

Infineon Technologies Hallsensor TLE4945LHALA1 3.5 - 24 V/DC Messbereich: -6 - +10 mT PSSO-3-2 Löten
