ZF Drehzahlsensor GS101201 GS101201 Stecker Delphi – Conrad Electronic Schweiz | Conrad CH (DE)

Ein schwarzer elektronischer Sensor mit einem Anschlussstecker und einer montierten Schraubenöffnung auf einer Seite.

Ein schwarzer elektronischer Sensor mit einem Anschlussstecker und einer montierten Schraubenöffnung auf einer Seite.

Produkt-Art

Drehzahlsensor

Betriebsspannung min.

5 V/DC

Betriebsspannung max.

24 V/DC

Anschluss

Stecker Delphi

Typ

GS101201

Datenblatt (PDF)

Lieferung Mi., 14. Okt.

11 Stück

Anzahl

Stück

Gesamt (CHF 33.95 / Stück)

CHF 33.95

inkl. MwSt.

nur CHF 6.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Zahnrad-/Drehzahlsensor

Unser Service für Sie

Technische Daten

Ausführung: Open Collector Ausgang

Produkt-Art: Drehzahlsensor

Typ: GS101201

Betriebsspannung min.: 5 V/DC

Betriebsspannung max.: 24 V/DC

Betriebsspannungsbereich: 5 - 24 V/DC

Betriebsstrom: 6 mA

Ausgangssignal (max.): 400 mV

Anschluss: Stecker Delphi

Min. Temperatur: -40 °C

Max. Temperatur: +140 °C

RoHS-konform: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 276109 ZF Drehzahlsensor GS101201 GS101201 Stecker Delphi

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 276109 ZF Drehzahlsensor GS101201 GS101201 Stecker Delphi

Beschreibung

Drehzahlsensor im Kunststoffgehäuse für Temperaturen bis 140 °C. Gekapseltes Gehäuse gemäß IEC60529 IP67. Resistent gegen Kraftstoffe, Lösungsmittel und Schmierstoffen wie sie in Getrieben, im Motorraum, bei Bremsen oder im Fahrwerk auftreten. Einfach justierbare Steckerausrichtung. ESD geschützt bis 15 kV (Kontaktentladung). Auch für extrem langsame Bewegungen einsetzbar.
Anwendung: Getriebedrehzahlen, Raddrehzahlen, Motordrehzahlen, ABS-Bremssysteme.

Hinweise

Der Sensor benötigt zwischen Ausgang (grün) und Vcc (rot) einen externen Pull-up Widerstand, dessen Widerstandswert von der Versorgungsspannung abhängt.

Beschreibung

Drehzahlsensor im Kunststoffgehäuse für Temperaturen bis 140 °C. Gekapseltes Gehäuse gemäß IEC60529 IP67. Resistent gegen Kraftstoffe, Lösungsmittel und Schmierstoffen wie sie in Getrieben, im Motorraum, bei Bremsen oder im Fahrwerk auftreten. Einfach justierbare Steckerausrichtung. ESD geschützt bis 15 kV (Kontaktentladung). Auch für extrem langsame Bewegungen einsetzbar.
Anwendung: Getriebedrehzahlen, Raddrehzahlen, Motordrehzahlen, ABS-Bremssysteme.

Hinweise

Der Sensor benötigt zwischen Ausgang (grün) und Vcc (rot) einen externen Pull-up Widerstand, dessen Widerstandswert von der Versorgungsspannung abhängt.

Häufig gesuchte Neigungssensoren:

Weitere interessante Produkte

(^*Alle Angaben sind zzgl. gesetzl. MwSt)

ifm Electronic Magnetfeldsensor MK5101 10 - 30 V/DC Messbereich: +2.8 mT (max) M8, 3 polig

ifm Electronic Magnetfeldsensor MK5101 10 - 30 V/DC Messbereich: +2.8 mT (max) M8, 3 polig

Conrad Electronic

CHF 55.95^*

ALPS Encoder 1 St. EC12D1564402

ALPS Encoder 1 St. EC12D1564402

Conrad Electronic

CHF 0.95^*

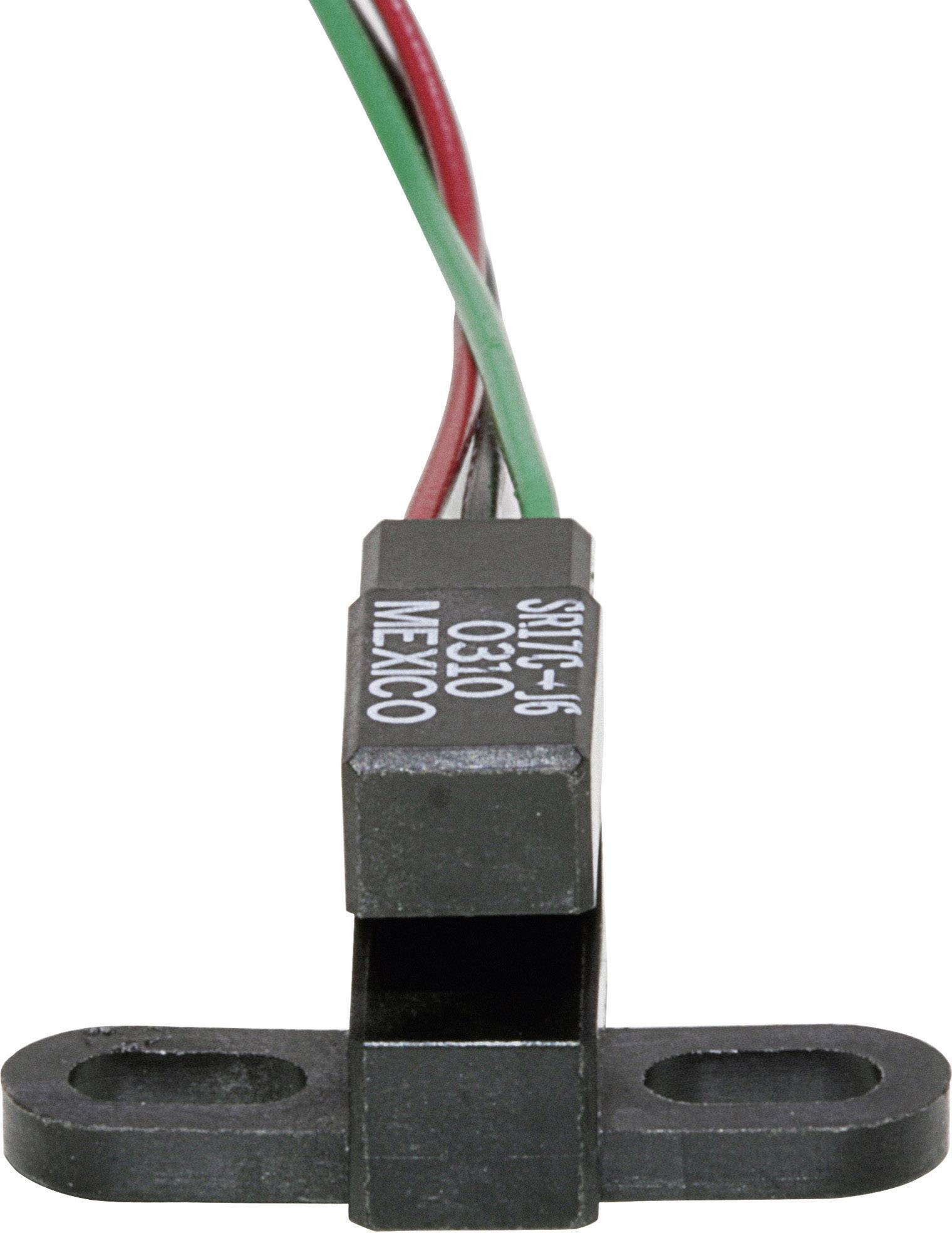

Honeywell Hallsensor SR17C-J6 3.8 - 30 V/DC Kabel, offenes Ende

Honeywell Hallsensor SR17C-J6 3.8 - 30 V/DC Kabel, offenes Ende

Conrad Electronic

CHF 22.95^*

Sensirion 1-101599-01 Drucksensor 1 St. -500 Pa bis 500 Pa

Sensirion 1-101599-01 Drucksensor 1 St. -500 Pa bis 500 Pa

Conrad Electronic

CHF 26.95^*

0392 0003 Radar-Bewegungsmelder 1 St. 5 V (max) (L x B x H) 25 x 25 x 13 mm

0392 0003 Radar-Bewegungsmelder 1 St. 5 V (max) (L x B x H) 25 x 25 x 13 mm

Conrad Electronic

CHF 35.95^*

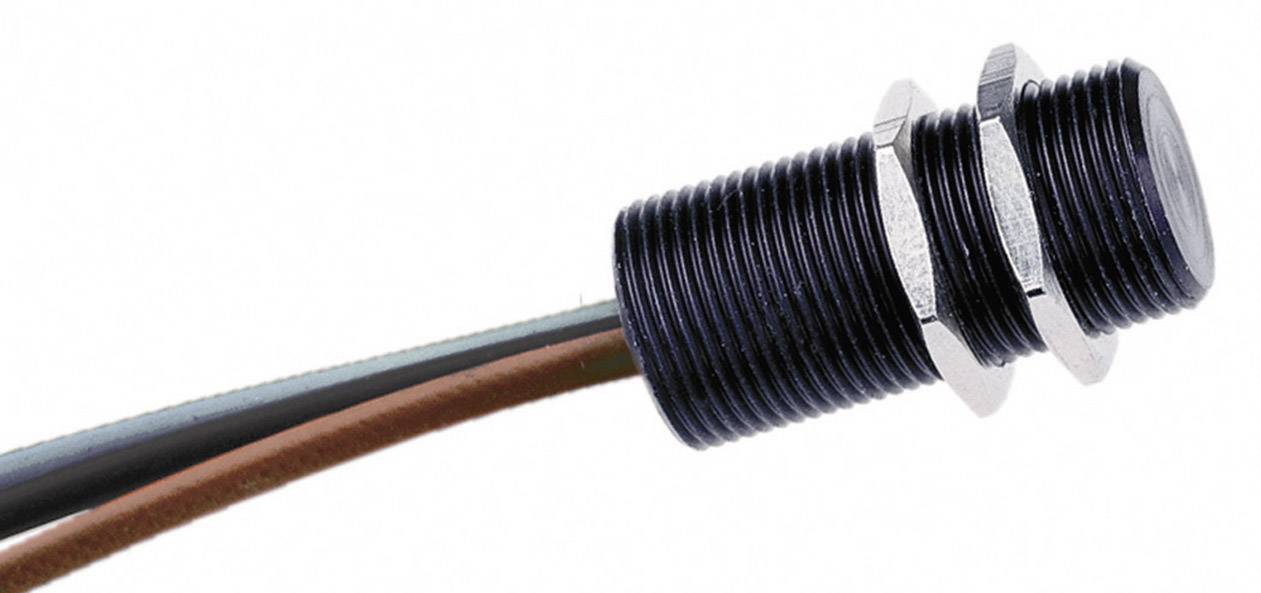

ZF Drehzahlsensor GS100701 5 - 24 V/DC Kabel, offenes Ende

ZF Drehzahlsensor GS100701 5 - 24 V/DC Kabel, offenes Ende

Conrad Electronic

CHF 35.95^*

NXP Semiconductors MPXV5004DP Drucksensor 1 St. 0 kPa bis 3.92 kPa SMD

NXP Semiconductors MPXV5004DP Drucksensor 1 St. 0 kPa bis 3.92 kPa SMD

Conrad Electronic

CHF 18.95^*

ZF Hallsensor MP101401 4.5 - 18 V/DC Messbereich: 47 - 139 G Kabel, offenes Ende

ZF Hallsensor MP101401 4.5 - 18 V/DC Messbereich: 47 - 139 G Kabel, offenes Ende

Conrad Electronic

CHF 10.95^*

TRU COMPONENTS Hallsensor AH3144EUA 4.5 - 24 V/DC Messbereich: +0.005 - +0.022 T TO-92 Löten

TRU COMPONENTS Hallsensor AH3144EUA 4.5 - 24 V/DC Messbereich: +0.005 - +0.022 T TO-92 Löten

Conrad Electronic

CHF 1.35^*

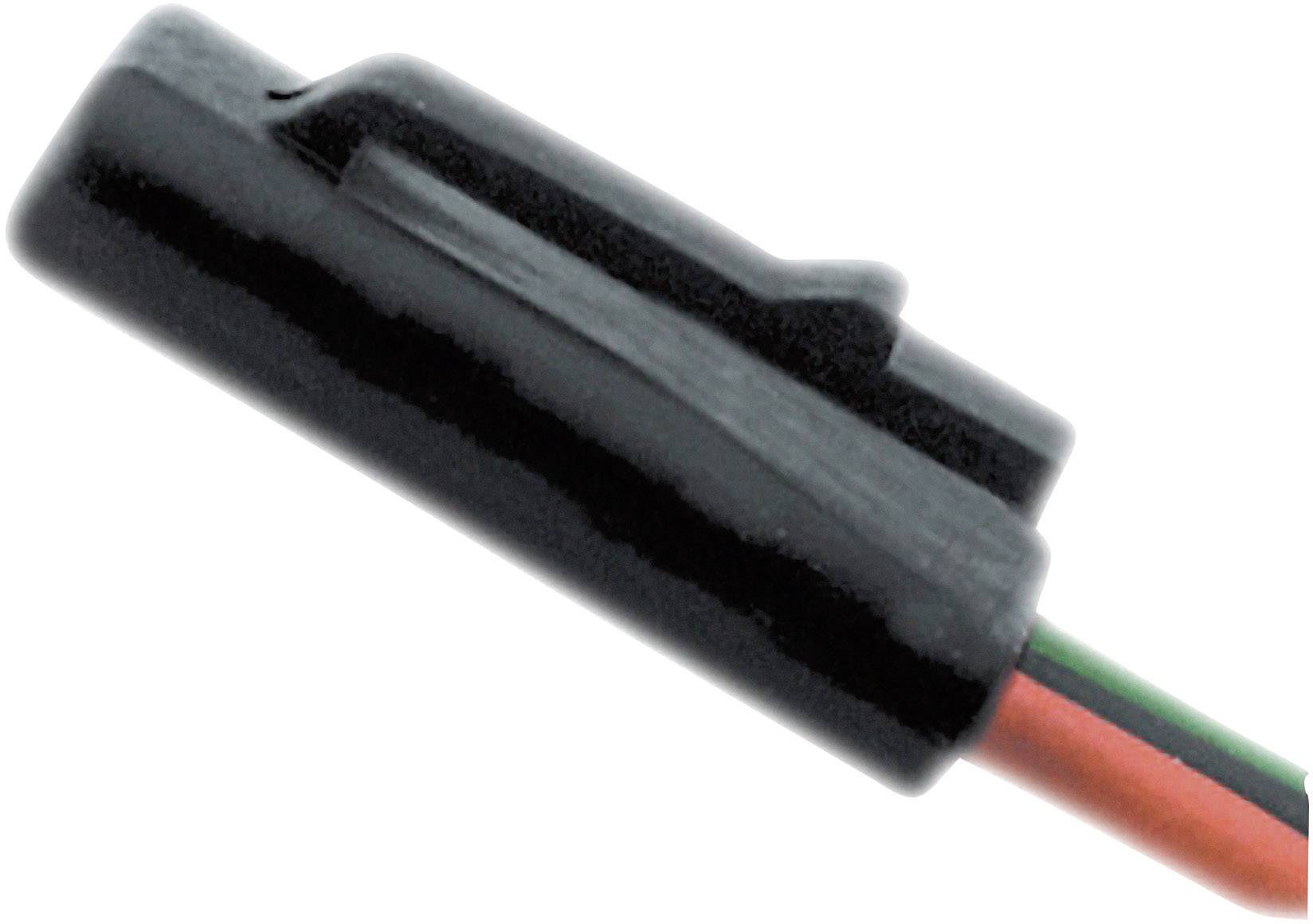

ZF Hallsensor MP101301 3.8 - 24 V/DC Messbereich: +60 - +245 G Kabel, offenes Ende
