Name: Weidmüller 1989190000 Leiterplattensteckverbinder Gesamtpolzahl 4 Anzahl Reihen 1 78 St.
Brand: Weidmüller
SKU: 1953165
Availability: BackOrder

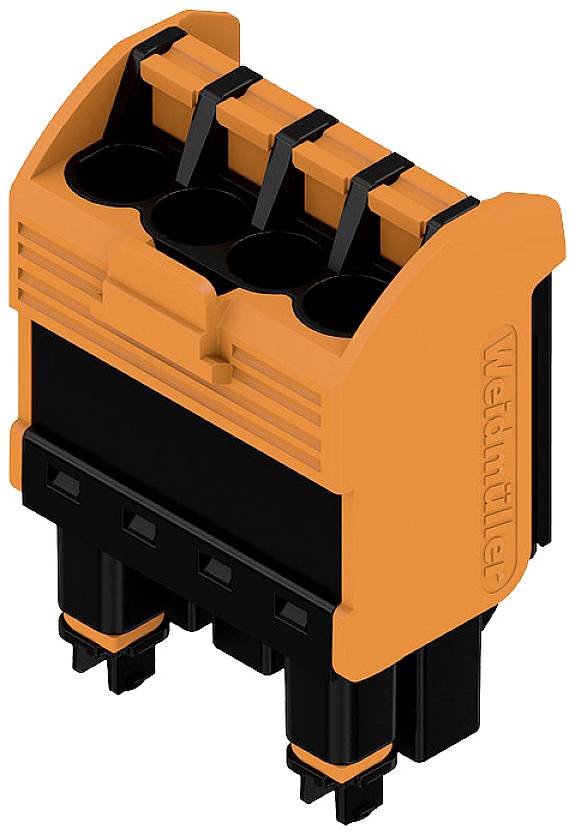

Ein orange-schwarzer elektronischer Steckverbinder mit vier Anschlüssen, geeignet für elektrische Verbindungen in technischen Anwendungen.

Produkt-Art

Leiterplattensteckverbinder

Gesamtpolzahl

5 mm

Inhalt

78 St.

Polzahl Gesamt

Datenblatt (PDF)

Lieferung Mo., 30. Nov.

Anzahl (Packungsgröße 78 St.)

Set(s)

Gesamt (CHF 3.38 / Stück)

CHF 263.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Polzahl Gesamt 4
Anzahl Reihen 1
Inhalt 78 St.

Unser Service für Sie

Technische Daten

Tiefe: 30.82 mm
Isolierstoff: PA 66 GF 30
Lagertemperatur: -40 °C - +85 °C
Kriechstrecke. min.: 3.2 mm
Luftstrecke. min.: 3 mm
Farbe Betätigungselemente: orange
Werkstoff Betätigungselement: PBT

Produkt-Art: Leiterplattensteckverbinder

Gesamtpolzahl: 4

Polzahl Gesamt: 4

Anzahl Reihen: 1

RM: 5 mm

Nennstrom: 10 A

Nennstrom - gerundet: 10 A

Polzahl je Reihe: 4

Anschluss: Zugfeder

Herstellerfarbe: Schwarz

Gehäuse-Material: PA

Herst.-Teilenr.: 1989190000

Inhalt: 78 St.

Kontaktmaterial: Kupfer

Breite: 22.15 mm

Länge: 14.6 mm

Max. Temperatur: +120 °C

Min. Temperatur: -40 °C

Typ: BHF 5.00/04/180LH BK/OR

: 26 AWG - 14 AWG

Abm.: (L x B) 14.6 mm x 22.15 mm

Durchgangs-Widerstand: 5 mΩ

Isolations-Widerstand: 100 MΩ

Kontaktoberfläche Steckseite: verzinnt

Maßangaben: 22.15 mm x 14.6 mm x 30.82 mm

Nennspannung: 300 V

Polzahl: 4

RoHS-konform: Ja

Steckzyklen: 25

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Inhalt

Gesamtpolzahl

Weidmüller 1095680000 Leiterplattensteckverbinder Gesamtpolzahl 2 Anzahl Reihen 1 60 St.

Bestell-Nr.:1952041

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

20 A

60 St.

7.62 mm

Stück

Min.: 1

Vielfache: 1

CHF 119.95^*

Weidmüller 1095700000 Leiterplattensteckverbinder Gesamtpolzahl 4 Anzahl Reihen 1 35 St.

Bestell-Nr.:1952042

Lieferung Fr., 11. Dez.

Conrad Electronic

20 A

35 St.

7.62 mm

Stück

Min.: 1

Vielfache: 1

CHF 127.95^*

Weidmüller 1137350000 Leiterplattensteckverbinder Gesamtpolzahl 10 Anzahl Reihen 1 36 St.

Bestell-Nr.:1952058

Lieferung Fr., 13. Nov.

5 Set(s)Conrad Electronic

20 A

36 St.

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 177.95^*

Weidmüller 1236370000 Leiterplattensteckverbinder Gesamtpolzahl 12 Anzahl Reihen 1 50 St.

Bestell-Nr.:1952095

Lieferung Do., 7. Jan. 2027

Conrad Electronic

10 A

50 St.

3.81 mm

Stück

Min.: 1

Vielfache: 1

CHF 393.95^*

Weidmüller 1277290000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 1 132 St.

Bestell-Nr.:1952113

Lieferung Fr., 13. Nov.

2 Set(s)Conrad Electronic

9.5 A

132 St.

3.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 481.95^*

Weidmüller 1277330000 Leiterplattensteckverbinder Gesamtpolzahl 14 Anzahl Reihen 1 72 St.

Bestell-Nr.:1949914

Lieferung Fr., 13. Nov.

2 Set(s)Conrad Electronic

9.5 A

72 St.

3.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 457.95^*

Weidmüller 1277420000 Leiterplattensteckverbinder Gesamtpolzahl 30 Anzahl Reihen 1 30 St.

Bestell-Nr.:1951094

Lieferung Mi., 30. Dez. 2026

Conrad Electronic

9.5 A

30 St.

3.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 409.95^*

Weidmüller 1277460000 Leiterplattensteckverbinder Gesamtpolzahl 4 Anzahl Reihen 1 264 St.

Bestell-Nr.:1949355

Lieferung Fr., 4. Dez.

Conrad Electronic

9.5 A

264 St.

3.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 481.95^*

Weidmüller 1277480000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 1 132 St.

Bestell-Nr.:1948792

Lieferung Fr., 13. Nov.

5 Set(s)Conrad Electronic

9.5 A

132 St.

3.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 481.95^*

Weidmüller 1277510000 Leiterplattensteckverbinder Gesamtpolzahl 12 Anzahl Reihen 1 84 St.

Bestell-Nr.:1952119

Lieferung Fr., 13. Nov.

5 Set(s)Conrad Electronic

9.5 A

84 St.

3.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 457.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1953165 Weidmüller 1989190000 Leiterplattensteckverbinder Gesamtpolzahl 4 Anzahl Reihen 1 78 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1953165 Weidmüller 1989190000 Leiterplattensteckverbinder Gesamtpolzahl 4 Anzahl Reihen 1 78 St.

Beschreibung

Weidmüller Verbinder 5.00mm BHF 5.00/#1989190000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 5.00mm Typ:BHF 5.00/#1989190000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:BuchsePolzahl:4Rastermaß der Kontakte:5 mmRastermaß der Anschlüsse:5 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:9 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,2..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,3 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,2..1,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,2..2,5 mm²Ausführung des elektrischen Anschlusses:SteckklemmanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:sonstige KupferlegierungenWerkstoff des Isolierkörpers:Polyamid (PA)Werkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-40..120 °C
Weidmüller Verbinder 5.00mm BHF 5.00/#1989190000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118373820

Geliefert wird: Weidmüller Verbinder 5.00mm BHF 5.00/#1989190000, Verpackungseinheit: 78 Stk., EAN: 4050118373820
