Weidmüller 1870160000 Federkraftklemmblock 1.5 mm² Polzahl 4 Schwarz 28 St.

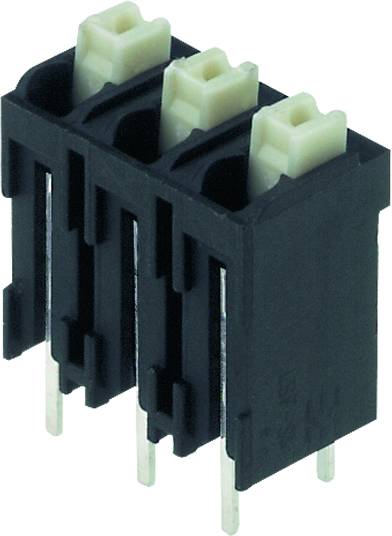

Ein elektronisches Bauteil mit drei weißen Steckplätzen und metallischen Anschlüssen am unteren Ende.

Produkt-Art

Federkraftklemmblock

5 mm

Polzahl je Reihe

Polzahl

Anschluss

Push-In-Klemme

Datenblatt (PDF)

Lieferung Fr., 9. Okt.

Anzahl (Packungsgröße 28 St.)

Set(s)

Gesamt (CHF 0.79 / Stück)

CHF 22.16

zzgl. gesetzl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Federkraftklemmblock

Inhalt 28 St.

Unser Service für Sie

Technische Daten

Typ: LSF-SMT 5.00/04/180 1.5SN BK TU

Produkt-Art: Federkraftklemmblock

Besonderheiten: mit Push-in-Federanschluss

RM: 5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 4

Polzahl: 4

Serie: LSF

Abisolierlänge (min.): 8 mm

Abisolierlänge (max.): 8 mm

Anschluss: Print
Push-In-Klemme

Nennstrom: 12 A

Querschnitt flexibel (min.): 0.2 mm²

Nennstrom - gerundet: 12 A

Querschnitt starr (min.): 0.2 mm²

Querschnitt flexibel (max.): 1.5 mm²

Querschnitt starr (max.): 1.5 mm²

AWG min.: 28

Steckrichtung: Senkrecht zur Leiterplatte

AWG max.: 14

Kontaktmaterial: Kupferlegierung

Herstellerfarbe: Schwarz

Drahtschutz: Ja

Gewicht: 3.75 g

Herst.-Teilenr.: 1870160000

Industrieverpackung: Ja

Inhalt: 28 St.

Nennspannung: 300 V

Breite: 19.2 mm

Höhe: 15.5 mm

Länge: 7.8 mm

Typ: LSF-SMT 5.00/04/180 1.5SN BK TU

Dokumente & Downloads

Datenblatt

Datenblatt 362422 Weidmüller 1870160000 Federkraftklemmblock 1.5 mm² Polzahl 4 Schwarz 28 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 362422 Weidmüller 1870160000 Federkraftklemmblock 1.5 mm² Polzahl 4 Schwarz 28 St.

Beschreibung

Weidmüller Leiterplattenklemme LSF-SMT 5#1870160000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Leiterplattenklemme 5.00mmTyp:LSF-SMT 5#1870160000Höhe:15,5 mmAnzahl der elektrischen Anschlüsse:4Rastermaß der Anschlüsse:5 mmWinkel Leiterplatte/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:17,5 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Anschlussart Leiter:SteckklemmanschlussAnschließbarer Leiterquerschnitt eindrähtig:0,2..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,2..1,5 mm²Anschlussart Leiterplatte:THR-AnschlussLänge des Pins:1,5 mmWerkstoff des Isolierkörpers:FlüssigkristallpolymerGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstigeSchutzart (IP), montiert:IP20
Weidmüller Leiterplattenklemme LSF-SMT 5#1870160000: weitere Details
Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte. EAN: 4032248447190

Geliefert wird: Weidmüller Leiterplattenklemme 5.00mm LSF-SMT 5#1870160000, Verpackungseinheit: 28 Stk., EAN: 4032248447190
