Weidmüller 1826170000 Federkraftklemmblock 1.5 mm² Polzahl 6 Schwarz 13 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Federkraftklemmblock
RM
7.5 mm
Polzahl je Reihe
6
Polzahl
6
Anschluss
Print
Push-In-Klemme
Datenblatt (PDF)
Anzahl (Packungsgröße 13 St.)
Gesamt (CHF 1.49 / Stück)
CHF 19.38
zzgl. gesetzl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Federkraftklemmblock
Unser Service für Sie
Technische Daten
- Typ
LSF-SMT 7.50/06/180 3.5SN BK TU
- Produkt-Art
Federkraftklemmblock
- Besonderheiten
mit Push-in-Federanschluss
- RM
7.5 mm
- Anzahl Reihen
1
- Polzahl je Reihe
6
- Polzahl
6
- Serie
LSF
- Abisolierlänge (min.)
8 mm
- Abisolierlänge (max.)
8 mm
- Anschluss
Print
Push-In-Klemme
- Nennstrom
12 A
- Querschnitt flexibel (min.)
0.2 mm²
- Nennstrom - gerundet
12 A
- Querschnitt starr (min.)
0.2 mm²
- Querschnitt flexibel (max.)
1.5 mm²
- Querschnitt starr (max.)
1.5 mm²
- AWG min.
28
- Steckrichtung
Senkrecht zur Leiterplatte
- AWG max.
14
- Kontaktmaterial
Kupferlegierung
- Herstellerfarbe
Schwarz
- Drahtschutz
Ja
- Gewicht
6.923 g
- Herst.-Teilenr.
1826170000
- Industrieverpackung
Ja
- Inhalt
13 St.
- Nennspannung
300 V
- Breite
41.7 mm
- Höhe
17.5 mm
- Länge
7.8 mm
- Typ
LSF-SMT 7.50/06/180 3.5SN BK TU
Dokumente & Downloads
Datenblatt
Datenblatt 359322 Weidmüller 1826170000 Federkraftklemmblock 1.5 mm² Polzahl 6 Schwarz 13 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 359322 Weidmüller 1826170000 Federkraftklemmblock 1.5 mm² Polzahl 6 Schwarz 13 St.
Beschreibung
Weidmüller Leiterplattenklemme LSF-SMT 7#1826170000

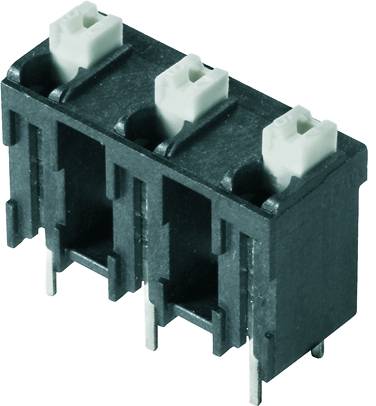

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Leiterplattenklemme 7.50mmTyp:LSF-SMT 7#1826170000Höhe:17,5 mmAnzahl der elektrischen Anschlüsse:6Rastermaß der Anschlüsse:7,5 mmWinkel Leiterplatte/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:17,5 ABemessungsspannung:630 VBemessungsstoßspannung:6 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Anschlussart Leiter:SteckklemmanschlussAnschließbarer Leiterquerschnitt eindrähtig:0,2..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,2..1,5 mm²Anschlussart Leiterplatte:THR-AnschlussLänge des Pins:3,5 mmWerkstoff des Isolierkörpers:FlüssigkristallpolymerGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstigeSchutzart (IP), montiert:IP20
Weidmüller Leiterplattenklemme LSF-SMT 7#1826170000: weitere Details
Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte. EAN: 4032248328871
Geliefert wird: Weidmüller Leiterplattenklemme 7.50mm LSF-SMT 7#1826170000, Verpackungseinheit: 13 Stk., EAN: 4032248328871
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Leiterplattenklemme 7.50mmTyp:LSF-SMT 7#1826170000Höhe:17,5 mmAnzahl der elektrischen Anschlüsse:6Rastermaß der Anschlüsse:7,5 mmWinkel Leiterplatte/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:17,5 ABemessungsspannung:630 VBemessungsstoßspannung:6 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Anschlussart Leiter:SteckklemmanschlussAnschließbarer Leiterquerschnitt eindrähtig:0,2..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,2..1,5 mm²Anschlussart Leiterplatte:THR-AnschlussLänge des Pins:3,5 mmWerkstoff des Isolierkörpers:FlüssigkristallpolymerGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstigeSchutzart (IP), montiert:IP20
Weidmüller Leiterplattenklemme LSF-SMT 7#1826170000: weitere Details
Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte. EAN: 4032248328871
Geliefert wird: Weidmüller Leiterplattenklemme 7.50mm LSF-SMT 7#1826170000, Verpackungseinheit: 13 Stk., EAN: 4032248328871
