Weidmüller 1826000000 Federkraftklemmblock 1.5 mm² Polzahl 6 Schwarz 18 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Federkraftklemmblock
RM
5 mm
Polzahl je Reihe
6
Polzahl
6
Anschluss
Print
Push-In-Klemme
Datenblatt (PDF)
5 Set(s)
Anzahl (Packungsgröße 18 St.)
Gesamt (CHF 1.18 / Stück)
CHF 21.23
zzgl. gesetzl. MwSt.
Nur noch 5 Set(s) verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Federkraftklemmblock
Unser Service für Sie
Technische Daten
- Typ
LSF-SMT 5.00/06/180 3.5SN BK TU
- Produkt-Art
Federkraftklemmblock
- Besonderheiten
mit Push-in-Federanschluss
- RM
5 mm
- Anzahl Reihen
1
- Polzahl je Reihe
6
- Polzahl
6
- Serie
LSF
- Abisolierlänge (min.)
8 mm
- Abisolierlänge (max.)
8 mm
- Anschluss
Print
Push-In-Klemme
- Nennstrom
12 A
- Querschnitt flexibel (min.)
0.2 mm²
- Nennstrom - gerundet
12 A
- Querschnitt starr (min.)
0.2 mm²
- Querschnitt flexibel (max.)
1.5 mm²
- Querschnitt starr (max.)
1.5 mm²
- AWG min.
28
- Steckrichtung
Senkrecht zur Leiterplatte
- AWG max.
14
- Kontaktmaterial
Kupferlegierung
- Herstellerfarbe
Schwarz
- Drahtschutz
Ja
- Gewicht
3.72 g
- Herst.-Teilenr.
1826000000
- Industrieverpackung
Ja
- Inhalt
18 St.
- Nennspannung
300 V
- Breite
29.2 mm
- Höhe
17.5 mm
- Länge
7.8 mm
- Typ
LSF-SMT 5.00/06/180 3.5SN BK TU
Dokumente & Downloads
Datenblatt
Datenblatt 359305 Weidmüller 1826000000 Federkraftklemmblock 1.5 mm² Polzahl 6 Schwarz 18 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 359305 Weidmüller 1826000000 Federkraftklemmblock 1.5 mm² Polzahl 6 Schwarz 18 St.
Beschreibung
Weidmüller Leiterplattenklemme LSF-SMT 5#1826000000

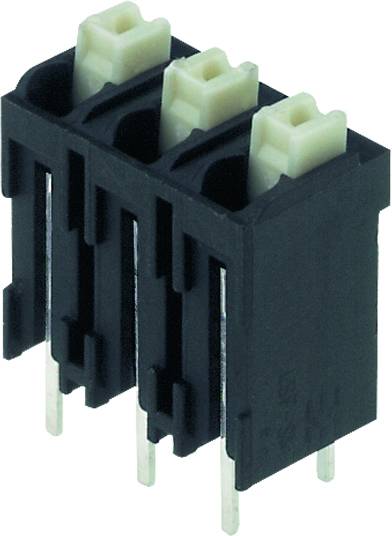

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Leiterplattenklemme 5.00mmTyp:LSF-SMT 5#1826000000Höhe:17,5 mmAnzahl der elektrischen Anschlüsse:6Rastermaß der Anschlüsse:5 mmWinkel Leiterplatte/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:17,5 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Anschlussart Leiter:SteckklemmanschlussAnschließbarer Leiterquerschnitt eindrähtig:0,2..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,2..1,5 mm²Anschlussart Leiterplatte:THR-AnschlussLänge des Pins:3,5 mmWerkstoff des Isolierkörpers:FlüssigkristallpolymerGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstigeSchutzart (IP), montiert:IP20
Weidmüller Leiterplattenklemme LSF-SMT 5#1826000000: weitere Details
Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte. EAN: 4032248328727
Geliefert wird: Weidmüller Leiterplattenklemme 5.00mm LSF-SMT 5#1826000000, Verpackungseinheit: 18 Stk., EAN: 4032248328727
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Leiterplattenklemme 5.00mmTyp:LSF-SMT 5#1826000000Höhe:17,5 mmAnzahl der elektrischen Anschlüsse:6Rastermaß der Anschlüsse:5 mmWinkel Leiterplatte/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:17,5 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Anschlussart Leiter:SteckklemmanschlussAnschließbarer Leiterquerschnitt eindrähtig:0,2..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,2..1,5 mm²Anschlussart Leiterplatte:THR-AnschlussLänge des Pins:3,5 mmWerkstoff des Isolierkörpers:FlüssigkristallpolymerGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstigeSchutzart (IP), montiert:IP20
Weidmüller Leiterplattenklemme LSF-SMT 5#1826000000: weitere Details
Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte. EAN: 4032248328727
Geliefert wird: Weidmüller Leiterplattenklemme 5.00mm LSF-SMT 5#1826000000, Verpackungseinheit: 18 Stk., EAN: 4032248328727
