Name: Weidmüller 1426090000 Schraubklemmblock 2.5 mm² Polzahl 5 Schwarz 55 St.
Brand: Weidmüller
SKU: 1949966
Availability: BackOrder

Ein schwarzer elektrischer Steckverbinder mit sechs orangefarbenen Hebeln für den Anschluss an elektrische Komponenten.

Produkt-Art

Schraubklemmblock

5.08 mm

Polzahl je Reihe

Polzahl

Anschluss

Push-In-Klemme

Datenblatt (PDF)

Lieferung Do., 7. Jan. 2027

Anzahl (Packungsgröße 55 St.)

Set(s)

Gesamt (CHF 1.42 / Stück)

CHF 77.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Unser Service für Sie

Technische Daten

Typ: LMF 5.08/05/180 3.5SN BK BX

Produkt-Art: Schraubklemmblock

RM: 5.08 mm

Anzahl Reihen: 1

Polzahl je Reihe: 5

Polzahl: 5

Abisolierlänge (min.): 10 mm

Abisolierlänge (max.): 10 mm

Anschluss: Print
Push-In-Klemme

Nennstrom: 20 A

Querschnitt flexibel (min.): 0.25 mm²

Nennstrom - gerundet: 20 A

Querschnitt starr (min.): 0.5 mm²

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 2.5 mm²

AWG min.: 24

Steckrichtung: Senkrecht zur Leiterplatte

AWG max.: 12

Kontaktmaterial: Kupferlegierung verzinnt

Herstellerfarbe: Schwarz

Gewicht: 7.75 g

Herst.-Teilenr.: 1426090000

Inhalt: 55 St.

Nennspannung: 300 V

Breite: 28.02 mm

Höhe: 22.7 mm

Länge: 14.8 mm

Typ: LMF 5.08/05/180 3.5SN BK BX

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Polzahl je Reihe

Polzahl

Steckrichtung

Produkt-Art

Weidmüller 1330710000 Federkraftklemmblock 2.5 mm² Polzahl 2 Orange 125 St.

Bestell-Nr.:1765519

Lieferung Di., 9. Feb. 2027

Conrad Electronic

Waagerecht zur Leiterplatte

Federkraftklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 71.95^*

Weidmüller 1330720000 Federkraftklemmblock 2.5 mm² Polzahl 3 Orange 90 St.

Bestell-Nr.:1766063

Lieferung Di., 9. Feb. 2027

Conrad Electronic

Waagerecht zur Leiterplatte

Federkraftklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 75.95^*

Weidmüller 1330730000 Federkraftklemmblock 2.5 mm² Polzahl 4 Orange 70 St.

Bestell-Nr.:1765425

Lieferung Di., 9. Feb. 2027

Conrad Electronic

Waagerecht zur Leiterplatte

Federkraftklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Weidmüller 1330740000 Federkraftklemmblock 2.5 mm² Polzahl 5 Orange 55 St.

Bestell-Nr.:1765856

Lieferung Mo., 4. Jan. 2027

Conrad Electronic

Waagerecht zur Leiterplatte

Federkraftklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 77.95^*

Weidmüller 1330750000 Federkraftklemmblock 2.5 mm² Polzahl 6 Orange 45 St.

Bestell-Nr.:1765699

Lieferung Di., 9. Feb. 2027

Conrad Electronic

Waagerecht zur Leiterplatte

Federkraftklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 75.95^*

Weidmüller 1330770000 Federkraftklemmblock 2.5 mm² Polzahl 7 Orange 40 St.

Bestell-Nr.:1765700

Lieferung Do., 7. Jan. 2027

Conrad Electronic

Waagerecht zur Leiterplatte

Federkraftklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Weidmüller 1330780000 Federkraftklemmblock 2.5 mm² Polzahl 8 Orange 35 St.

Bestell-Nr.:1765426

Lieferung Di., 9. Feb. 2027

Conrad Electronic

Waagerecht zur Leiterplatte

Federkraftklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Weidmüller 1330790000 Federkraftklemmblock 2.5 mm² Polzahl 9 Orange 30 St.

Bestell-Nr.:1766069

Lieferung Do., 7. Jan. 2027

Conrad Electronic

Waagerecht zur Leiterplatte

Federkraftklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 75.95^*

Weidmüller 1330800000 Federkraftklemmblock 2.5 mm² Polzahl 10 Orange 25 St.

Bestell-Nr.:1950448

Lieferung Do., 22. Okt.

1 Set(s)Conrad Electronic

Waagerecht zur Leiterplatte

Federkraftklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 73.95^*

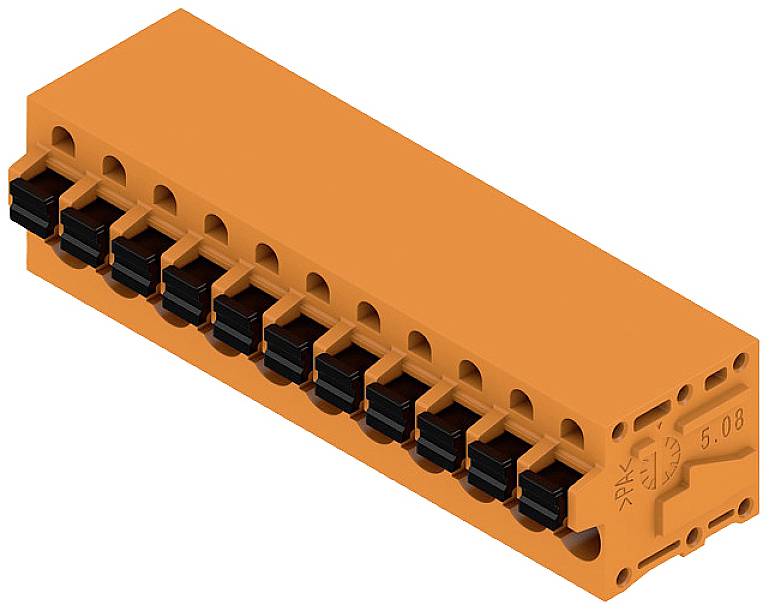

Weidmüller 1330810000 Schraubklemmblock 2.5 mm² Polzahl 11 Orange 25 St.

Bestell-Nr.:1951106

Lieferung Di., 9. Feb. 2027

Conrad Electronic

Waagerecht zur Leiterplatte

Schraubklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 77.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1949966 Weidmüller 1426090000 Schraubklemmblock 2.5 mm² Polzahl 5 Schwarz 55 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1949966 Weidmüller 1426090000 Schraubklemmblock 2.5 mm² Polzahl 5 Schwarz 55 St.

Beschreibung

Weidmüller Leiterplattenklemme LMF 5.08/#1426090000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Leiterplattenklemme 5.08mmTyp:LMF 5.08/#1426090000Höhe:22,7 mmAnzahl der elektrischen Anschlüsse:5Rastermaß der Anschlüsse:5,08 mmWinkel Leiterplatte/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:24 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Anschlussart Leiter:SteckklemmanschlussAnschließbarer Leiterquerschnitt eindrähtig:0,5..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,25..2,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:3,5 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstigeSchutzart (IP), montiert:IP20
Weidmüller Leiterplattenklemme LMF 5.08/#1426090000: weitere Details
Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte. EAN: 4050118230109

Geliefert wird: Weidmüller Leiterplattenklemme 5.08mm LMF 5.08/#1426090000, Verpackungseinheit: 55 Stk., EAN: 4050118230109
