Name: Weidmüller 1424780000 Schraubklemmblock 2.5 mm² Polzahl 4 Schwarz 70 St.
Brand: Weidmüller
SKU: 1949771
Availability: BackOrder

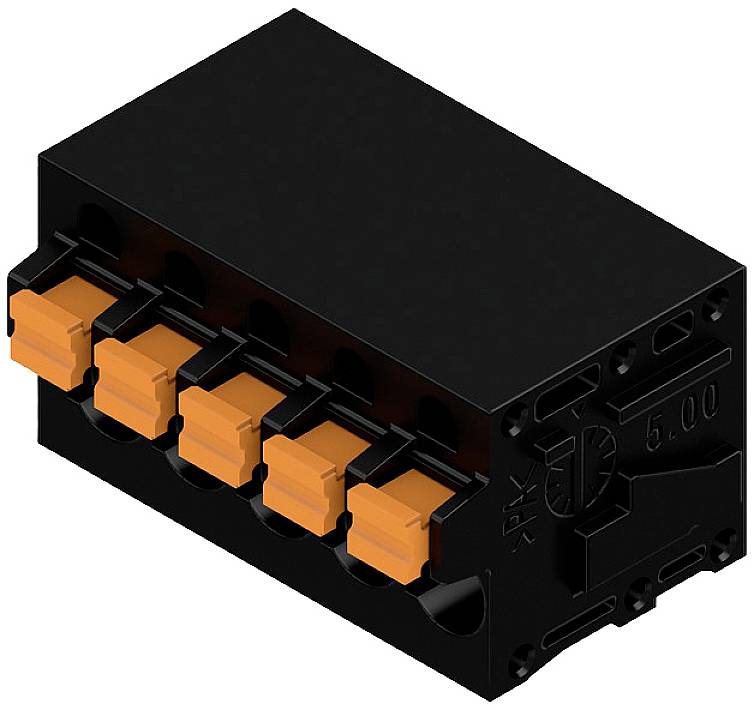

Ein schwarzer, rechteckiger Steckverbinder mit fünf orangefarbenen Klemmen, geeignet für elektrische Verbindungen.

Produkt-Art

Schraubklemmblock

5 mm

Polzahl je Reihe

Polzahl

Anschluss

Push-In-Klemme

Datenblatt (PDF)

Lieferung Mi., 20. Jan. 2027

Anzahl (Packungsgröße 70 St.)

Set(s)

Gesamt (CHF 1.14 / Stück)

CHF 79.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Unser Service für Sie

Technische Daten

Typ: LMF 5.00/04/90 3.5SN BK BX

Produkt-Art: Schraubklemmblock

RM: 5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 4

Polzahl: 4

Abisolierlänge (min.): 10 mm

Abisolierlänge (max.): 10 mm

Anschluss: Print
Push-In-Klemme

Nennstrom: 20 A

Querschnitt flexibel (min.): 0.25 mm²

Nennstrom - gerundet: 20 A

Querschnitt starr (min.): 0.5 mm²

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 2.5 mm²

AWG min.: 24

Steckrichtung: Waagerecht zur Leiterplatte

AWG max.: 12

Kontaktmaterial: Kupferlegierung verzinnt

Herstellerfarbe: Schwarz

Gewicht: 6.09 g

Herst.-Teilenr.: 1424780000

Inhalt: 70 St.

Nennspannung: 300 V

Breite: 22.7 mm

Höhe: 18.3 mm

Länge: 19.2 mm

Typ: LMF 5.00/04/90 3.5SN BK BX

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Polzahl je Reihe

Polzahl

Steckrichtung

Produkt-Art

Weidmüller 1330180000 Federkraftklemmblock 2.5 mm² Polzahl 2 Orange 130 St.

Bestell-Nr.:1949725

Lieferung Di., 9. Feb. 2027

Conrad Electronic

Senkrecht zur Leiterplatte

Federkraftklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 75.95^*

Weidmüller 1330190000 Federkraftklemmblock 2.5 mm² Polzahl 3 Orange 90 St.

Bestell-Nr.:1952751

Lieferung Fr., 13. Nov.

2 Set(s)Conrad Electronic

Senkrecht zur Leiterplatte

Federkraftklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 75.95^*

Weidmüller 1330200000 Federkraftklemmblock 2.5 mm² Polzahl 4 Orange 70 St.

Bestell-Nr.:1952752

Lieferung Di., 9. Feb. 2027

Conrad Electronic

Senkrecht zur Leiterplatte

Federkraftklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Weidmüller 1330210000 Schraubklemmblock 2.5 mm² Polzahl 5 Orange 55 St.

Bestell-Nr.:1952753

Lieferung Di., 9. Feb. 2027

Conrad Electronic

Senkrecht zur Leiterplatte

Schraubklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 77.95^*

Weidmüller 1330220000 Schraubklemmblock 2.5 mm² Polzahl 6 Orange 45 St.

Bestell-Nr.:1950874

Lieferung Di., 9. Feb. 2027

Conrad Electronic

Senkrecht zur Leiterplatte

Schraubklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 75.95^*

Weidmüller 1330230000 Federkraftklemmblock 2.5 mm² Polzahl 7 Orange 40 St.

Bestell-Nr.:1952754

Lieferung Di., 9. Feb. 2027

Conrad Electronic

Senkrecht zur Leiterplatte

Federkraftklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Weidmüller 1330240000 Schraubklemmblock 2.5 mm² Polzahl 8 Orange 35 St.

Bestell-Nr.:1949166

Lieferung Di., 9. Feb. 2027

Conrad Electronic

Senkrecht zur Leiterplatte

Schraubklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Weidmüller 1330250000 Federkraftklemmblock 2.5 mm² Polzahl 9 Orange 30 St.

Bestell-Nr.:1950265

Lieferung Di., 9. Feb. 2027

Conrad Electronic

Senkrecht zur Leiterplatte

Federkraftklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 75.95^*

Weidmüller 1330270000 Federkraftklemmblock 2.5 mm² Polzahl 10 Orange 30 St.

Bestell-Nr.:1765522

Lieferung Di., 9. Feb. 2027

Conrad Electronic

Senkrecht zur Leiterplatte

Federkraftklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 85.95^*

Weidmüller 1330280000 Federkraftklemmblock 2.5 mm² Polzahl 11 Orange 25 St.

Bestell-Nr.:1950266

Lieferung Do., 7. Jan. 2027

Conrad Electronic

Senkrecht zur Leiterplatte

Federkraftklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 77.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1949771 Weidmüller 1424780000 Schraubklemmblock 2.5 mm² Polzahl 4 Schwarz 70 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1949771 Weidmüller 1424780000 Schraubklemmblock 2.5 mm² Polzahl 4 Schwarz 70 St.

Beschreibung

Weidmüller Leiterplattenklemme LMF 5.00/#1424780000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Leiterplattenklemme Typ:LMF 5.00/#1424780000Höhe:18,3 mmAnzahl der elektrischen Anschlüsse:4Rastermaß der Anschlüsse:5 mmWinkel Leiterplatte/Leiteranschluss:0°/180° (horizontal)Bemessungsstrom In:24 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Anschlussart Leiter:SteckklemmanschlussAnschließbarer Leiterquerschnitt eindrähtig:0,5..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,25..2,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:3,5 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstigeSchutzart (IP), montiert:IP20
Weidmüller Leiterplattenklemme LMF 5.00/#1424780000: weitere Details
Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte. EAN: 4050118228854

Geliefert wird: Weidmüller Leiterplattenklemme LMF 5.00/#1424780000, Verpackungseinheit: 70 Stk., EAN: 4050118228854
