Name: Weidmüller 1386250000 Schraubklemmblock 35 mm² Polzahl 5 Schwarz 16 St.
Brand: Weidmüller
SKU: 1949182
Availability: BackOrder

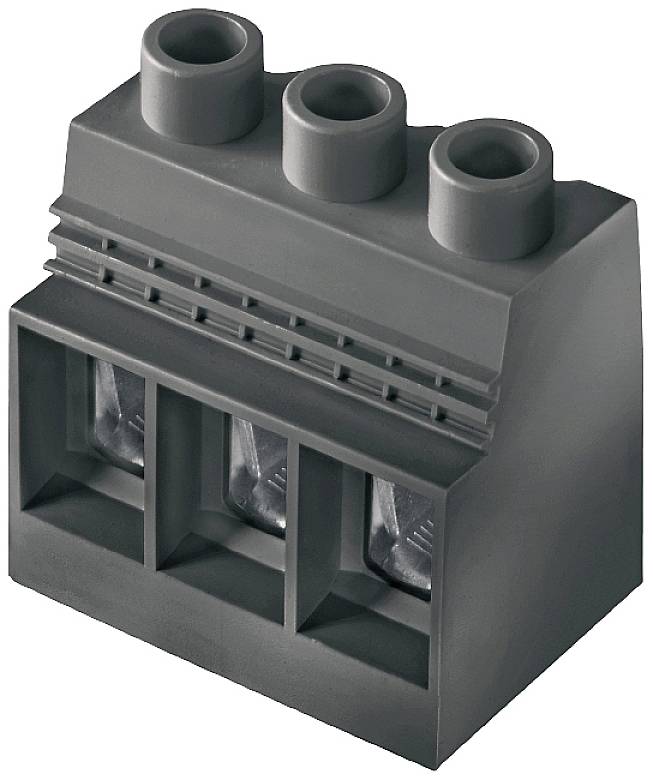

Graues, dreipoliges Klemmenmodul mit drei runden Steckplätzen oben; verwendet in elektronischen Verbindungen.

Produkt-Art

Schraubklemmblock

15 mm

Polzahl je Reihe

Polzahl

Anschluss

Schraubklemme

Datenblatt (PDF)

Lieferung Do., 7. Jan. 2027

Anzahl (Packungsgröße 16 St.)

Set(s)

Gesamt (CHF 16.00 / Stück)

CHF 255.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Unser Service für Sie

Technische Daten

Typ: LXXX 15.00/05/90 4.5SN BK BX

Produkt-Art: Schraubklemmblock

RM: 15 mm

Anzahl Reihen: 1

Polzahl je Reihe: 5

Polzahl: 5

Serie: LXXX

Abisolierlänge (min.): 18 mm

Abisolierlänge (max.): 18 mm

Anschluss: Print
Schraubklemme

Nennstrom: 126 A

Querschnitt flexibel (min.): 0.5 mm²

Nennstrom - gerundet: 126 A

Querschnitt starr (min.): 0.5 mm²

Querschnitt flexibel (max.): 35 mm²

Querschnitt starr (max.): 16 mm²

AWG min.: 20

Steckrichtung: Waagerecht zur Leiterplatte

AWG max.: 1

Kontaktmaterial: Cu-Legierung, verzinnt

Herstellerfarbe: Schwarz

Gewicht: 149.8 g

Herst.-Teilenr.: 1386250000

Inhalt: 16 St.

Nennspannung: 600 V

Breite: 76 mm

Höhe: 56 mm

Länge: 31 mm

Typ: LXXX 15.00/05/90 4.5SN BK BX

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1949182 Weidmüller 1386250000 Schraubklemmblock 35 mm² Polzahl 5 Schwarz 16 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1949182 Weidmüller 1386250000 Schraubklemmblock 35 mm² Polzahl 5 Schwarz 16 St.

Beschreibung

Weidmüller Leiterplattenklemme LXXX 15.0#1386250000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Leiterplattenklemme 15.00mmTyp:LXXX 15.0#1386250000Höhe:56 mmAnzahl der elektrischen Anschlüsse:5Rastermaß der Anschlüsse:15 mmWinkel Leiterplatte/Leiteranschluss:0°/180° (horizontal)Bemessungsstrom In:150 ABemessungsspannung:1000 VBemessungsstoßspannung:8 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Anschlussart Leiter:SchraubanschlussAnschließbarer Leiterquerschnitt eindrähtig:0,5..16 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,5..35 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,5..35 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:6..50 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:4,5 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstigeSchutzart (IP), montiert:IP20
Weidmüller Leiterplattenklemme LXXX 15.0#1386250000: weitere Details
Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte. EAN: 4050118186284

Geliefert wird: Weidmüller Leiterplattenklemme 15.00mm LXXX 15.0#1386250000, Verpackungseinheit: 16 Stk., EAN: 4050118186284
