Name: Weidmüller 1336170000 Leiterplattensteckverbinder Gesamtpolzahl 2 90 St.
Brand: Weidmüller
SKU: 1949961
Availability: BackOrder

Ein schwarzer elektrischer Steckverbinder mit zwei orangefarbenen Anschlussklemmen.

Produkt-Art

Leiterplattensteckverbinder

Gesamtpolzahl

5.08 mm

Inhalt

90 St.

Polzahl Gesamt

Datenblatt (PDF)

Lieferung Di., 29. Dez. 2026

Anzahl (Packungsgröße 90 St.)

Set(s)

Gesamt (CHF 1.33 / Stück)

CHF 119.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Polzahl Gesamt 2
Inhalt 90 St.

Unser Service für Sie

Technische Daten

Tiefe: 30 mm
Isolierstoff: PBT
Lagertemperatur: -25 °C - +55 °C
Abisolierlänge: 10 mm
Leiteranschlusstechnik: PUSH IN, Federanschluss
Leiterabgangsrichtung: 180°
Steckkraft/Pol: 7 N
Ziehkraft/Pol: 5.5 N
Kurzzeitstromfestigkeit: 3 x 1s mit 120 A
Farbe Betätigungselemente: orange
Werkstoff Betätigungselement: PBT
Lehrdorn: 2.8 mm x 2 mm

Produkt-Art: Leiterplattensteckverbinder

Gesamtpolzahl: 2

Polzahl Gesamt: 2

RM: 5.08 mm

Nennstrom: 14 A

Nennstrom - gerundet: 14 A

DIN-Norm: DIN 5264

Anschluss: Push-In-Klemme
Federklemme

Herstellerfarbe: Schwarz

Gehäuse-Material: PA

Herst.-Teilenr.: 1336170000

Inhalt: 90 St.

Kontaktmaterial: CuSn

Höhe: 14.2 mm

Max. Temperatur: +100 °C

Min. Temperatur: -50 °C

Typ: SLF 5.08/02/180F SN BK BX

: 26 AWG - 12 AWG

Abm.: 14.2 mm x 30

Durchgangs-Widerstand: 4.5 mΩ

Isolations-Widerstand: 100 MΩ

Klemmbereich-Ø: 0.13 mm² - 3.31 mm²

Kontaktoberfläche Steckseite: verzinnt

Maßangaben: 14.2 mm x 30 mm

Nennspannung: 300 V

Polzahl: 2

Querschnitt: 2.5 mm²

RoHS-konform: Ja

Steckzyklen: 25

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Inhalt

Gesamtpolzahl

Weidmüller 1095720000 Leiterplattensteckverbinder Gesamtpolzahl 6 Anzahl Reihen 1 25 St.

Bestell-Nr.:1952044

Lieferung Do., 17. Dez. 2026

Conrad Electronic

20 A

25 St.

7.62 mm

Stück

Min.: 1

Vielfache: 1

CHF 133.95^*

Weidmüller 1095770000 Leiterplattensteckverbinder Gesamtpolzahl 11 Anzahl Reihen 1 15 St.

Bestell-Nr.:1951134

Lieferung Fr., 6. Nov.

2 Set(s)Conrad Electronic

20 A

15 St.

7.62 mm

Stück

Min.: 1

Vielfache: 1

CHF 145.95^*

Weidmüller 1175330000 Leiterplattensteckverbinder Gesamtpolzahl 3 100 St.

Bestell-Nr.:1951144

Lieferung Di., 29. Dez. 2026

Conrad Electronic

15 A

100 St.

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

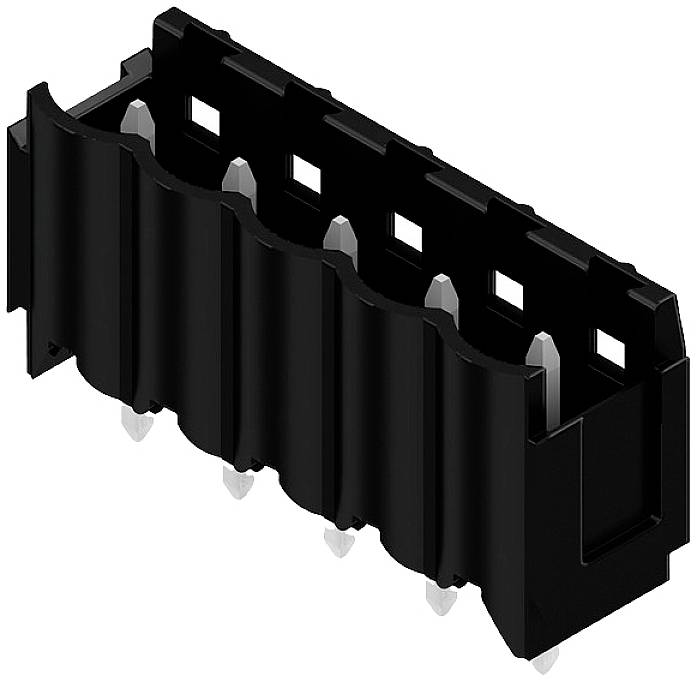

Weidmüller 1211270000 Leiterplattensteckverbinder Gesamtpolzahl 5 Anzahl Reihen 2 50 St.

Bestell-Nr.:1951257

Lieferung Do., 17. Dez. 2026

Conrad Electronic

50 St.

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 45.95^*

Weidmüller 1277310000 Leiterplattensteckverbinder Gesamtpolzahl 10 Anzahl Reihen 1 102 St.

Bestell-Nr.:1951092

Lieferung Fr., 6. Nov.

2 Set(s)Conrad Electronic

9.5 A

102 St.

3.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 445.95^*

Weidmüller 1277320000 Leiterplattensteckverbinder Gesamtpolzahl 12 Anzahl Reihen 1 84 St.

Bestell-Nr.:1952114

Lieferung Fr., 6. Nov.

2 Set(s)Conrad Electronic

9.5 A

84 St.

3.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 457.95^*

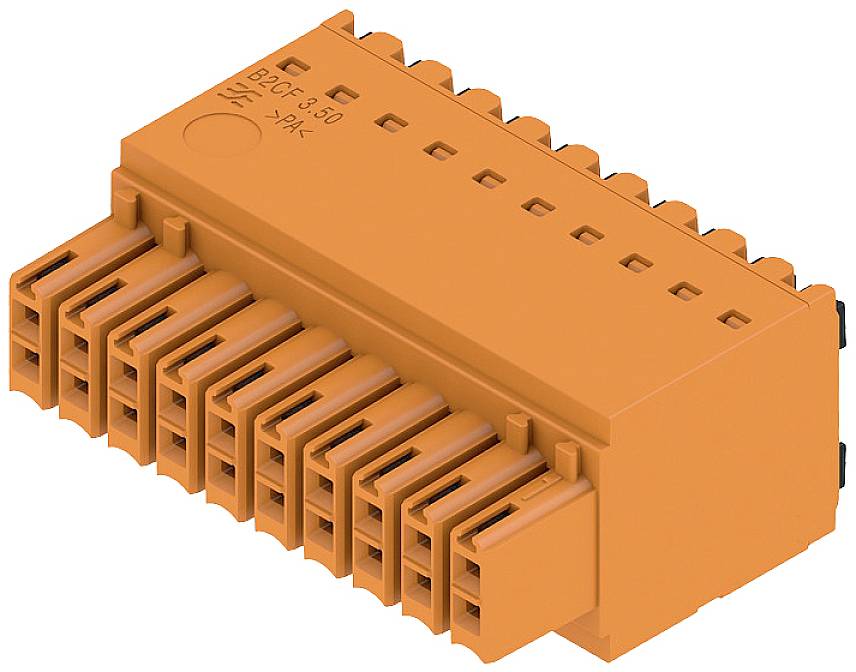

Weidmüller 1277360000 Leiterplattensteckverbinder Gesamtpolzahl 20 Anzahl Reihen 1 48 St.

Bestell-Nr.:1952116

Lieferung Fr., 6. Nov.

2 Set(s)Conrad Electronic

9.5 A

48 St.

3.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 437.95^*

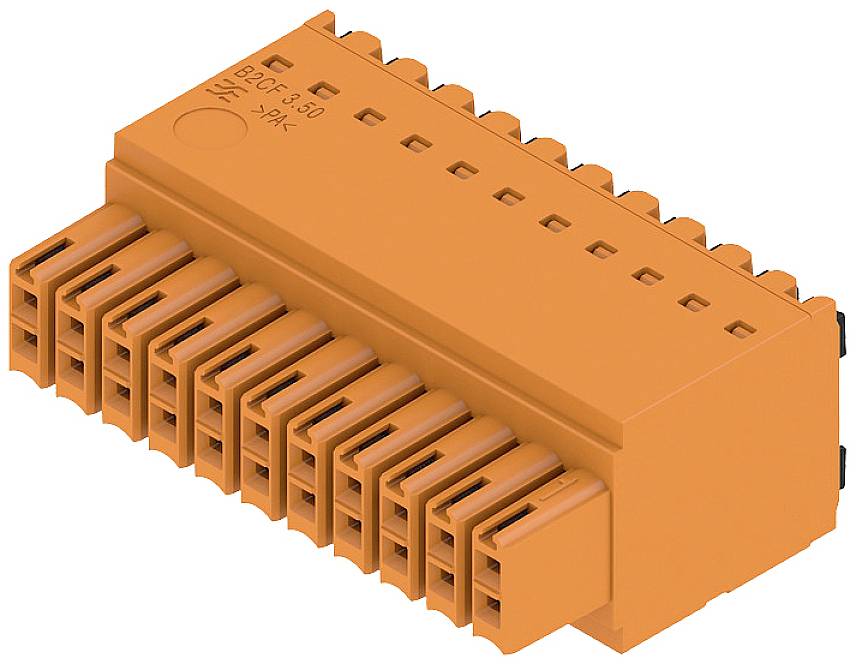

Weidmüller 1277370000 Leiterplattensteckverbinder Gesamtpolzahl 22 Anzahl Reihen 1 48 St.

Bestell-Nr.:1951093

Lieferung Do., 17. Dez. 2026

Conrad Electronic

9.5 A

48 St.

3.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 481.95^*

Weidmüller 1277380000 Leiterplattensteckverbinder Gesamtpolzahl 24 Anzahl Reihen 1 42 St.

Bestell-Nr.:1952117

Lieferung Fr., 6. Nov.

2 Set(s)Conrad Electronic

9.5 A

42 St.

3.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 457.95^*

24 Stk. Weidmüller Verbinder 5.08mm BLZP

Bestell-Nr.:1952283

Nicht verfügbar

Conrad Electronic

24 St.

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 169.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1949961 Weidmüller 1336170000 Leiterplattensteckverbinder Gesamtpolzahl 2 90 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1949961 Weidmüller 1336170000 Leiterplattensteckverbinder Gesamtpolzahl 2 90 St.

Beschreibung

Weidmüller Verbinder 5.08mm SLF 5.08/#1336170000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 5.08mm Typ:SLF 5.08/#1336170000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:StiftPolzahl:2Rastermaß der Kontakte:5,08 mmRastermaß der Anschlüsse:5,08 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:22,5 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,2..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,2..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,2..2,5 mm²Ausführung des elektrischen Anschlusses:SteckklemmanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:sonstige KupferlegierungenWerkstoff des Isolierkörpers:PolybutylenterephthalatWerkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-50..100 °CSchutzart (IP), montiert:sonstige
Weidmüller Verbinder 5.08mm SLF 5.08/#1336170000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118140026

Geliefert wird: Weidmüller Verbinder 5.08mm SLF 5.08/#1336170000, Verpackungseinheit: 90 Stk., EAN: 4050118140026
