Weidmüller 1330200000 Federkraftklemmblock 2.5 mm² Polzahl 4 Orange 70 St.

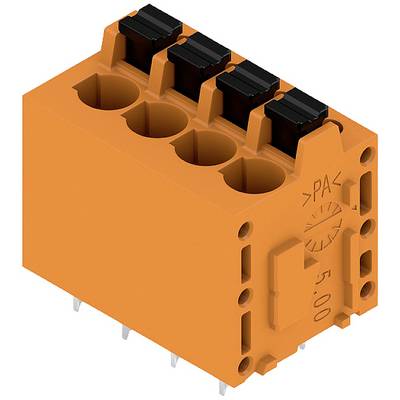

Ein orangener, elektronischer Steckverbinder mit mehreren Stiftkontakten und schwarzen Klemmen. Geeignet zum Anschluss elektrischer Leitungen.

Produkt-Art

Federkraftklemmblock

5 mm

Polzahl je Reihe

Polzahl

Anschluss

Push-In-Klemme

Datenblatt (PDF)

Lieferung Fr., 4. Sept.

2 Set(s)

Anzahl (Packungsgröße 70 St.)

Set(s)

Gesamt (CHF 1.06 / Stück)

CHF 73.96

zzgl. gesetzl. MwSt.

Nur noch 2 Set(s) verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Inhalt 70 St.

Unser Service für Sie

Technische Daten

Typ: LMF 5.00/04/180 3.5SN OR BX

Produkt-Art: Federkraftklemmblock

RM: 5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 4

Polzahl: 4

Abisolierlänge (min.): 10 mm

Abisolierlänge (max.): 10 mm

Anschluss: Print
Push-In-Klemme

Nennstrom: 20 A

Querschnitt flexibel (min.): 0.25 mm²

Nennstrom - gerundet: 20 A

Querschnitt starr (min.): 0.5 mm²

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 2.5 mm²

AWG min.: 24

Steckrichtung: Senkrecht zur Leiterplatte

AWG max.: 12

Kontaktmaterial: Kupferlegierung verzinnt

Herstellerfarbe: Orange

Gewicht: 7.29 g

Herst.-Teilenr.: 1330200000

Inhalt: 70 St.

Nennspannung: 300 V

Breite: 22.7 mm

Höhe: 22.7 mm

Länge: 14.8 mm

Typ: LMF 5.00/04/180 3.5SN OR BX

Dokumente & Downloads

Datenblatt

Datenblatt 1952752 Weidmüller 1330200000 Federkraftklemmblock 2.5 mm² Polzahl 4 Orange 70 St.

Beschreibung

Weidmüller Leiterplattenklemme LMF 5.00/#1330200000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Leiterplattenklemme 5.00mmTyp:LMF 5.00/#1330200000Höhe:22,7 mmAnzahl der elektrischen Anschlüsse:4Rastermaß der Anschlüsse:5 mmWinkel Leiterplatte/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:24 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Anschlussart Leiter:SteckklemmanschlussAnschließbarer Leiterquerschnitt eindrähtig:0,5..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,25..2,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:3,5 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstigeSchutzart (IP), montiert:IP20
Weidmüller Leiterplattenklemme LMF 5.00/#1330200000: weitere Details
Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte. EAN: 4050118134315

Geliefert wird: Weidmüller Leiterplattenklemme 5.00mm LMF 5.00/#1330200000, Verpackungseinheit: 70 Stk., EAN: 4050118134315
