WAGO 756-3206/140-050 Sensor-/Aktor-Steckverbinder, konfektioniert M23 Buchse, gewinkelt 5.00 m Polzahl Sensoren: 12 1 S – Conrad Electronic Schweiz | Conrad Electronic » Alle Teile des Erfolgs

Schwarzer, abgewinkelter Rundstecker mit silbernem Metallelement, geeignet für den Anschluss elektronischer Geräte.

Schwarzer, abgewinkelter Rundstecker mit silbernem Metallelement, geeignet für den Anschluss elektronischer Geräte.

14-poliger runder Stecker mit Buchstaben von A bis U in verschiedenen Positionen innerhalb des Kreises.

'Pin A, L: 0,75 mm²; Pin C-J, N-T: 0,34 mm². A: braun, C: weiß-pink, E: schwarz, G: rosa, J: grün, L: blau, M: gebrückt mit A, N: pink-braun, O: violett, R: weiß, S: rot, T: grau, U: gebrückt mit L.'

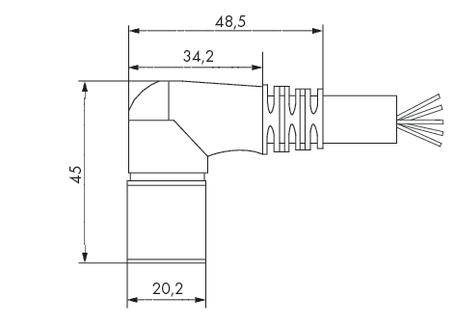

Technische Zeichnung einer Rohrverbindung mit Bemaßungen: Länge 48,5 mm, Breite 20,2 mm, Höhe 45 mm. Verbindet sich im Winkel.

1/4

Produkt-Art

Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform

Buchse, gewinkelt

Stecker-Norm

Sensorik Steckverbinder

Anschlussseite A

Kabel, offenes Ende

Anschlussseite B

M16-Buchse, gewinkelt

Datenblatt (PDF)

WAGO

Lieferung Mi., 30. Dez. 2026

Anzahl

Stück

Gesamt (CHF 167.95 / Stück)

CHF 167.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Pin A, L: 0.75 mm²
Pin C - J, N - T: 0.34 mm²

Typ: 756-3206/140-050

Produkt-Art: Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform: Buchse, gewinkelt

Stecker-Norm: Sensorik Steckverbinder

Anschlussseite A: Kabel, offenes Ende

Anschlussseite B: M16-Buchse, gewinkelt

Polzahl: 12

Kabellänge: 5.00 m

Nennspannung: 300 V

Anschluss: Kabel, offenes Ende

Gewinde-Typ Anschlussseite: M23

Kabelfarbe: Schwarz

Min. Temperatur: -5 °C

Max. Temperatur: +80 °C

Verschlussart: Schraub

Herst.-Teilenr.: 756-3206/140-050

Inhalt: 1 St.

Kabel-Durchmesser (Details): 8.90 mm
