Name: Uni-T UTG4202A Funktionsgenerator netzbetrieben 1 µHz - 200 MHz 2-Kanal Arbiträr
Brand: Uni-T
SKU: 3757392
Availability: BackOrder

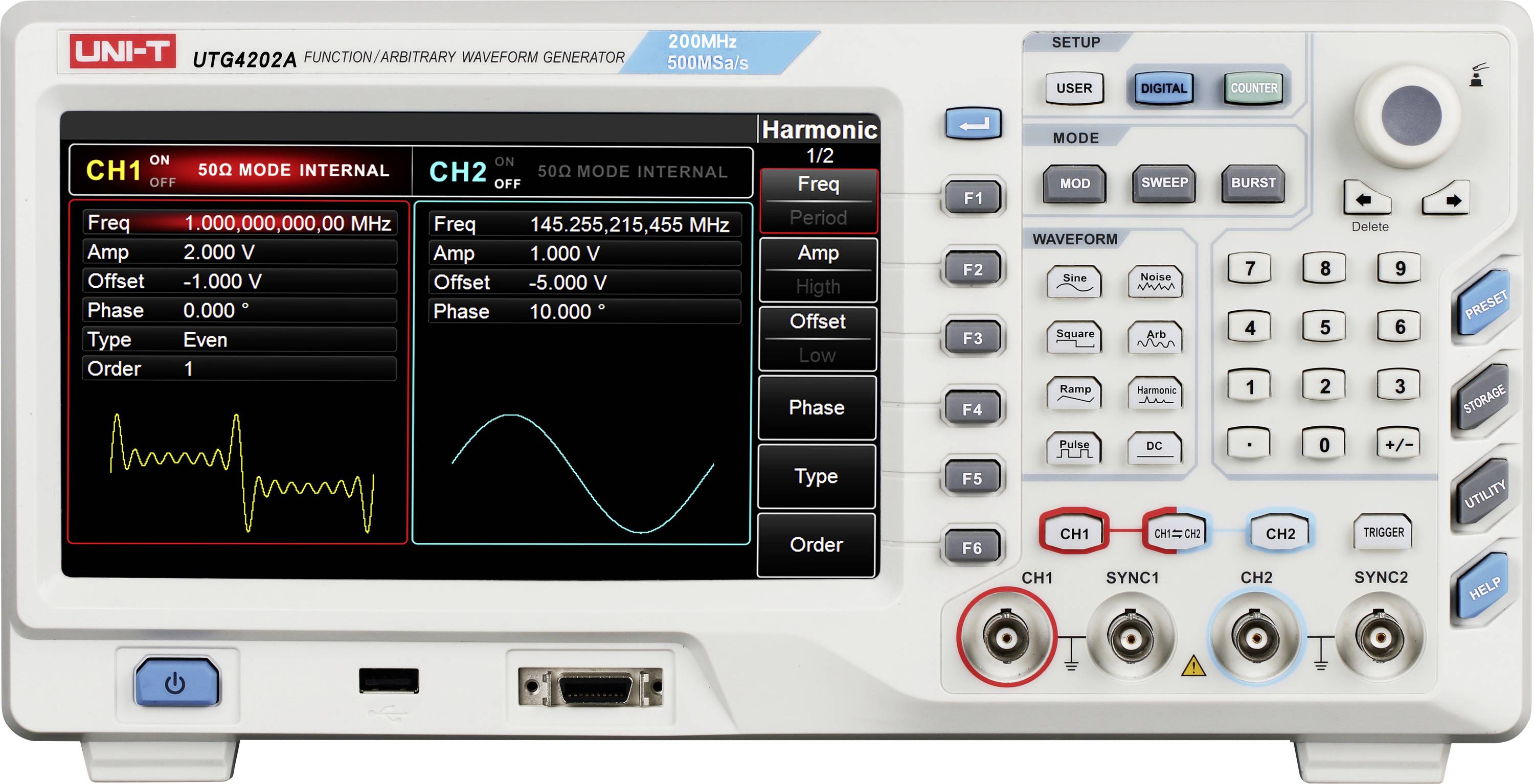

Vorderansicht eines UNI-T UTG4024 Funktionsgenerators mit Dual-Channel-Einstellungen und Wellenformdarstellungen auf dem Bildschirm, wobei CH1 rot und CH2 blau hervorgehoben sind.

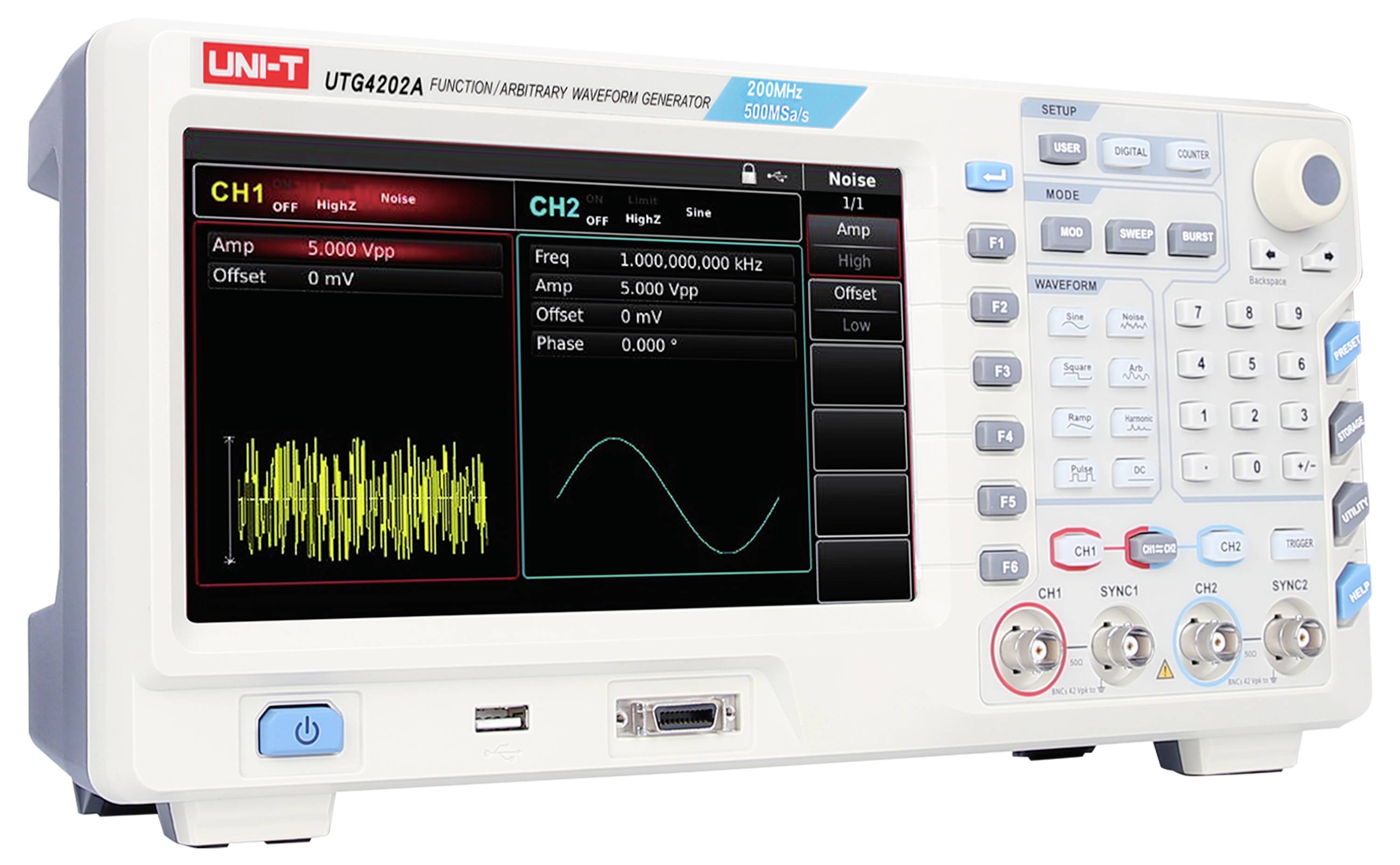

Uni-T UTG4202A Funktionsgenerator netzbetrieben 1 µHz - 200 MHz 2-Kanal Arbiträr-1

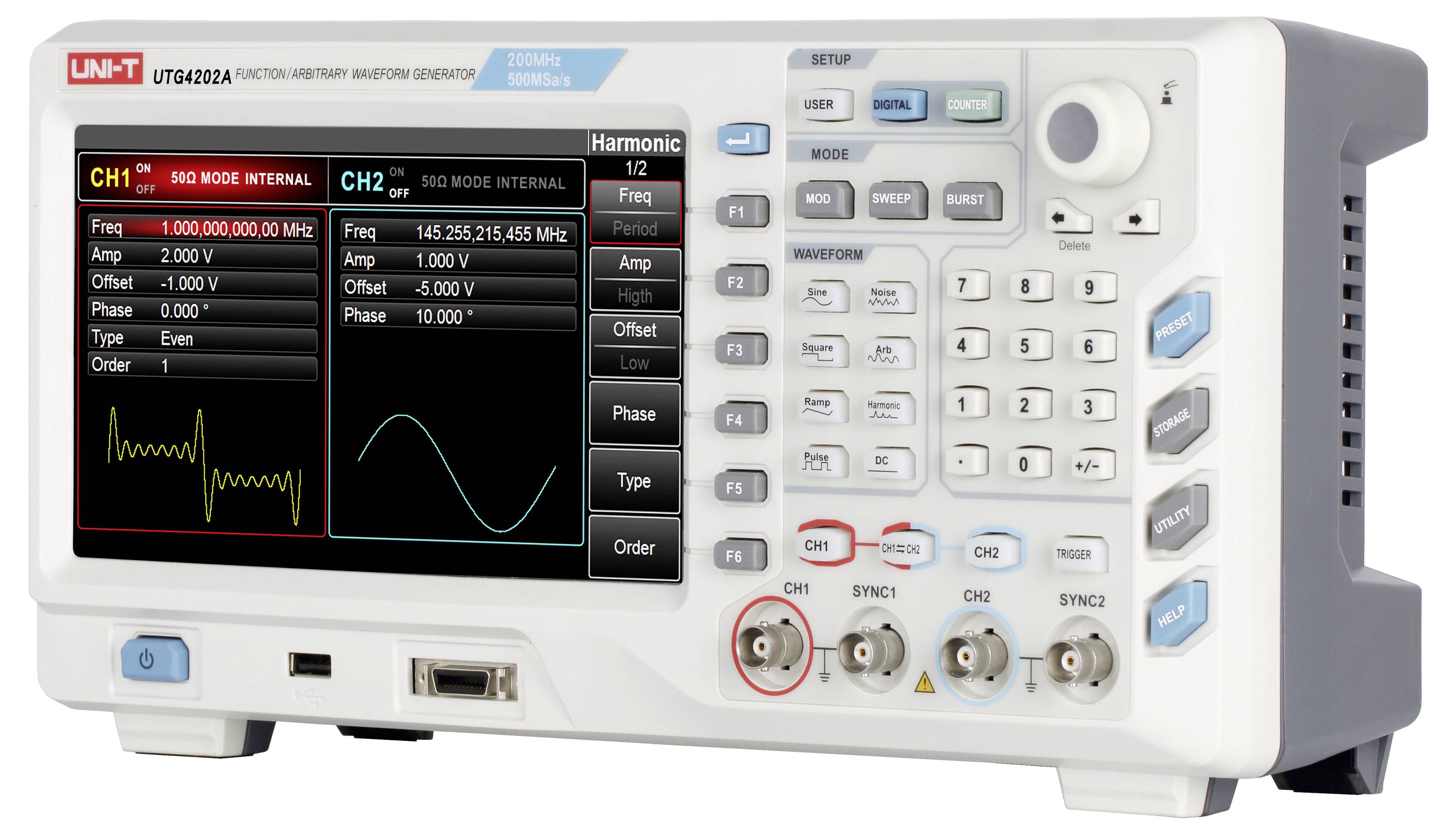

Uni-T UTG4202A Funktionsgenerator netzbetrieben 1 µHz - 200 MHz 2-Kanal Arbiträr-2

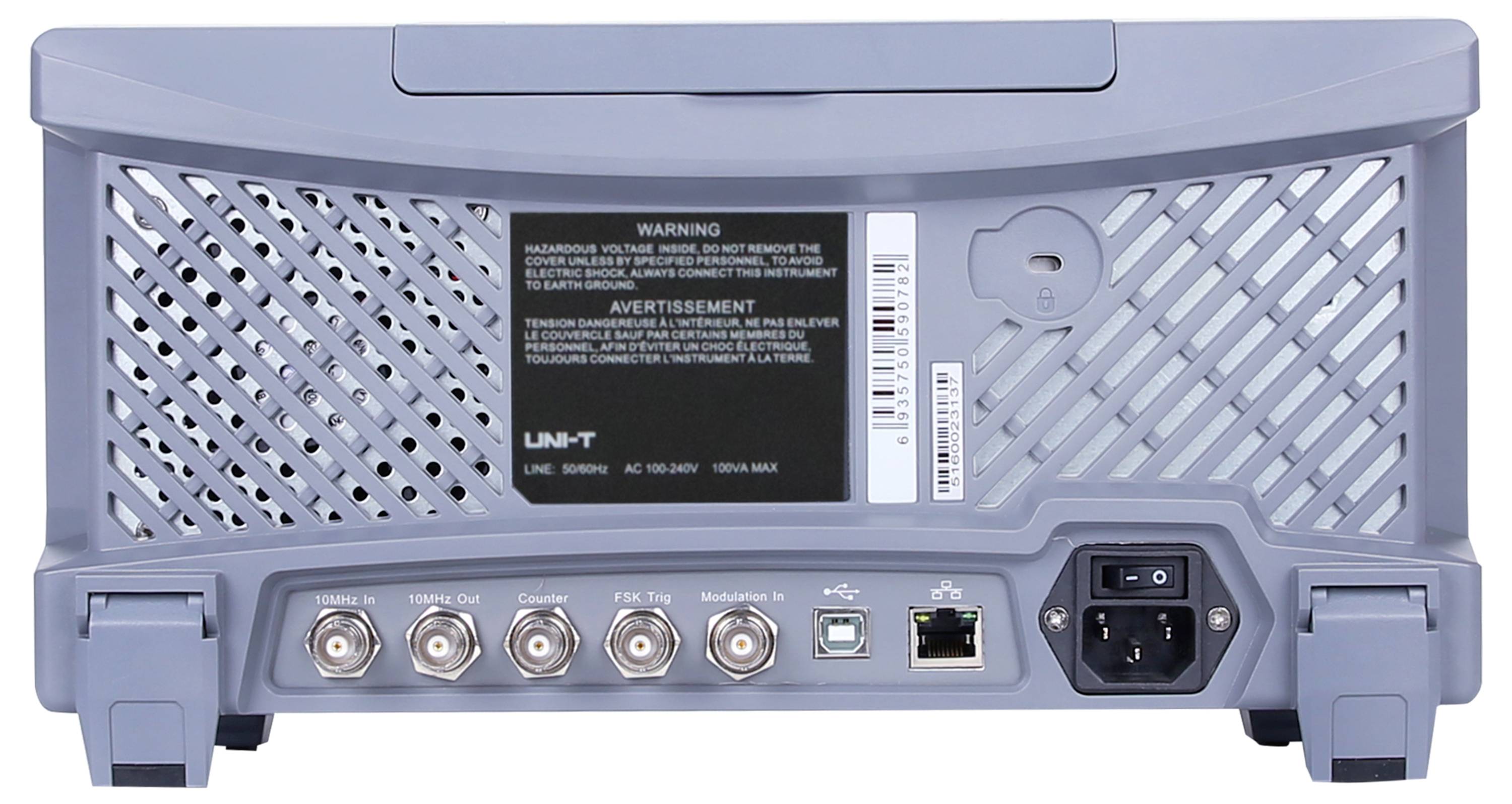

Uni-T UTG4202A Funktionsgenerator netzbetrieben 1 µHz - 200 MHz 2-Kanal Arbiträr-3

1/4

Datenblatt (PDF)

10 Stück

Gesamt (CHF 1'649.95 / Stück)

CHF 1'649.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 130.00

Nur noch 10 Stück verfügbar

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

UNI-T UTG4202A Arbiträr-Funktionsgenerator 200MHz 2-Kanel 500MSa/S 32Mpts8″ TFT-LCD

Max. Ausgangsfrequenz: 200 MHz
Abtastrate: 500MSa/s
Vertikale Auflösung: 16-bit
Kanäle: 2
Arbiträre Wellenformlänge: 32 Mpts
Display: 8-Zoll TFT-LCD

Technische Daten

8 Zoll (20,3 cm) TFT-Farb-LCD, WVGA (800 x 480)
16-Bit vertikale Auflösung
digitale Protokollausgabe (UART, I2C, SPI)

Signal-Ausgangsform: Sinus, Rechteck, Rampe, harmonische Wellen, Impuls, Rauschen, DC-Spannung und Arbiträr

Produkt-Art: Funktionsgenerator netzbetrieben

Frequenz-Bereich: 1 µHz - 200 MHz

Signal-Ausgangsformen: Arbiträr

Frequenz-Bereich Sinus: 1 µHz bis 200 MHz

Klirr-Faktor Sinus: 0,2 %

Frequenz-Bereich Rechteck: 1 µHz bis 60 MHz

Anstiegszeit Rechteck: 5 ns

Anzeige: LCD

Frequenz-Bereich Dreieck: 1 µHz bis 5 MHz

Frequenz-Bereich ARB: 1 µHz bis 50 MHz

: Werksstandard (ohne Zertifikat)

Wobbel-Funktion: Unterstützt linearen und logarithmischen Frequenzsweep

Interne Modulation: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Externe Modulation: AM, FM, PM, ASK, FSK, PSK, PWM, SUM

VCF: Realisiert über externen analogen Modulationseingang

Trigger (synchron): Intern, Extern und Manuell

Gate (asynchron): Unterstützt im Gating-Modus (Burst) über externe digitale Modulationsschnittstelle

Externe Frequenz-Messung: Integrierter 6-Bit-Frequenzzähler, Bereich 100mHz bis 800MHz

Abm.: (B x H) 336 mm x 164 mm

Gewicht: 3.5 kg

Anzahl Kanäle: 2-Kanal

Frequenz (max.): 200 MHz

Frequenz (min.): 1 µHz

Besonderheiten: Modulation

Breite: 336 mm

Höhe: 164 mm

Schnittstellen: USB-Device
USB-Host
LAN

Spannungs-Versorgung: 230 V/AC

Typ: UTG4202A

Dokumente & Downloads

Datenblatt

Datenblatt 3757392 Uni-T UTG4202A Funktionsgenerator netzbetrieben 1 µHz - 200 MHz 2-Kanal Arbiträr

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3757392 Uni-T UTG4202A Funktionsgenerator netzbetrieben 1 µHz - 200 MHz 2-Kanal Arbiträr

Beschreibung

Das UTG4202A finden in einer Vielzahl von Anwendungsbereichen Einsatz und integrieren mehrere Signalformen, darunter Funktionsgenerator, Arbiträrsignalgenerator, Pulsgenerator, Harmonischerzeugung sowie analoge und digitale Modulationsquellen. Es bietet eine hohe Abtastrate von bis zu 500 MSa/s sowie eine maximale Wellenformlänge von bis zu 32 Mpt. Zur Erzeugung stabiler, präziser und verzerrungsarmer Signale nutzt UTG4202A die Direct-Digital-Synthesizer-Technologie (DDS). Ein benutzerfreundliches Interface mit einem hochauflösenden 8-Zoll-Display sowie ein durchdachtes Bedienfeldlayout sorgen für eine effiziente und komfortable Bedienung.

Ausführung

Vielfältige Modulationsarten: Unterstützung von AM, FM, PM sowie digitalen Modulationen wie ASK, FSK, PSK, QAM u.v.m.
Harmonische Ausgangsfunktion: Bis zu 16 Harmonische frei einstellbar (Ordnung, Amplitude, Phase)
32 Mpts Speichertiefe & 7 GB Speicher: Große Arbiträrwellenform-Speichertiefe und umfangreicher interner Speicher
Sweep-Funktion: Lineare und logarithmische Sweep-Modi
Digitale Schnittstellen (optional): Unterstützung von SPI, I²C und UART

Lieferumfang

UTG4202A x 1
Netzkabel x 1
USB-Kabel x 1
BNC-BNC-Durchgangsleitung × 4

Hinweise

Weitere Modelle

- UTG4082A: 80 MHz Ausgangsfrequenz, 500 MSa/s Abtastrate, 16-Bit Auflösung, 2 Kanäle, 32 Mpts Arbiträrwellenformlänge, 8″ TFT-LCD Touchscreen.

- UTG4122A: 120 MHz Ausgangsfrequenz, 500 MSa/s Abtastrate, 16-Bit Auflösung, 2 Kanäle, 32 Mpts Arbiträrwellenformlänge, 8″ TFT-LCD.

- UTG4162A: 160 MHz Ausgangsfrequenz, 500 MSa/s Abtastrate, 16-Bit Auflösung, 2 Kanäle, 32 Mpts Arbiträrwellenformlänge, 8″ TFT-LCD Touchscreen.
