Name: Uni-T UTG2122X Funktionsgenerator netzbetrieben 120 Hz (max) 2-Kanal Arbiträr, Rechteck, Puls, Rampe, Rauschen
Brand: Uni-T
SKU: 3400013
Availability: BackOrder

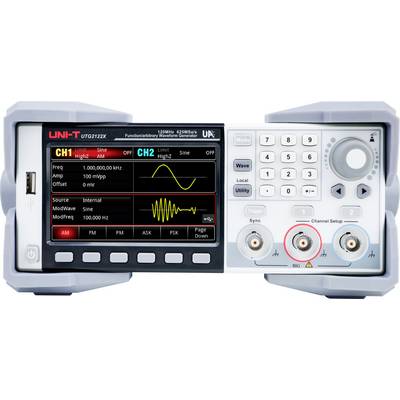

Messgerät mit zwei Kanälen, das Sinuskurven anzeigt. Links oben 'UNI-T UTG2122X'. Bedienknöpfe und Anzeigen sind sichtbar.

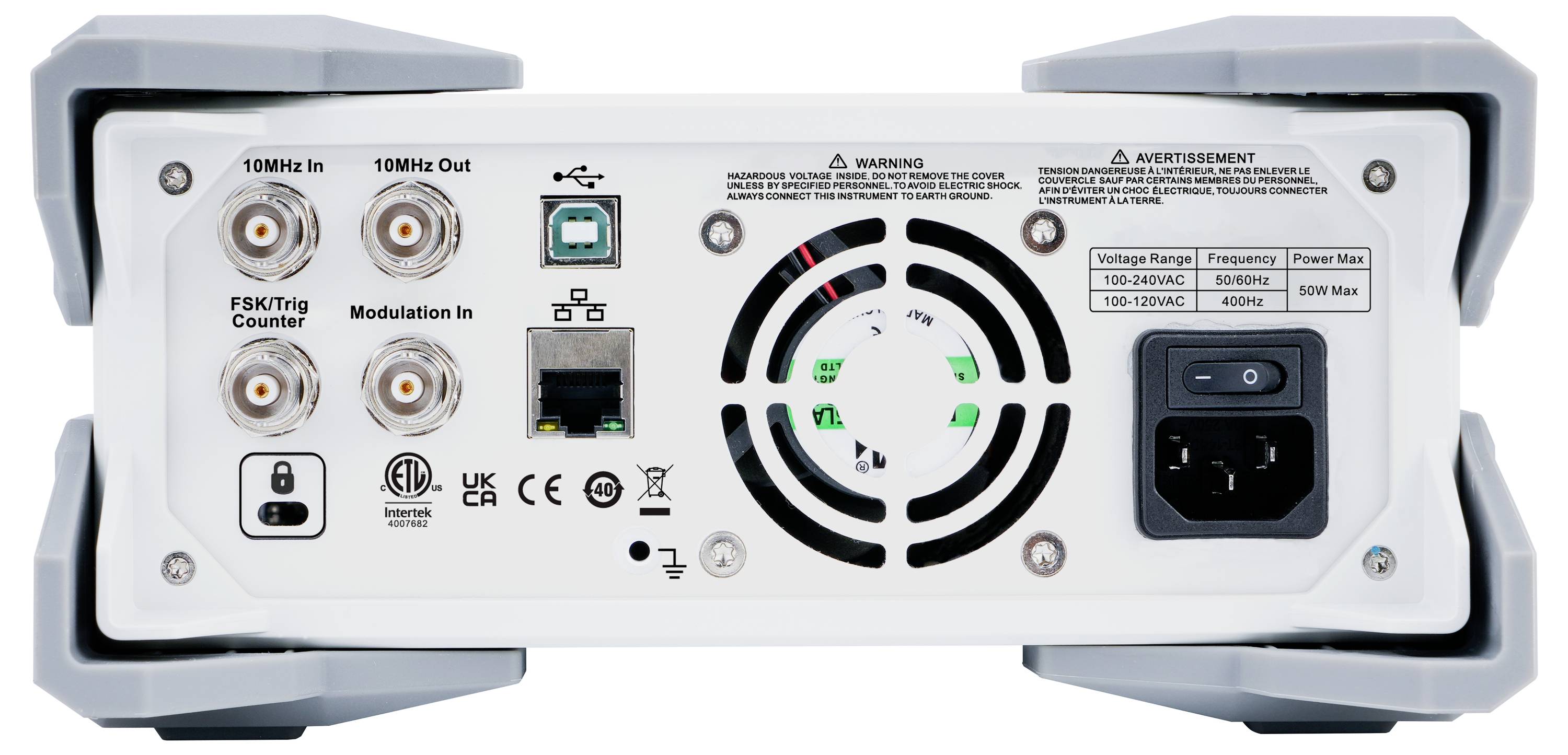

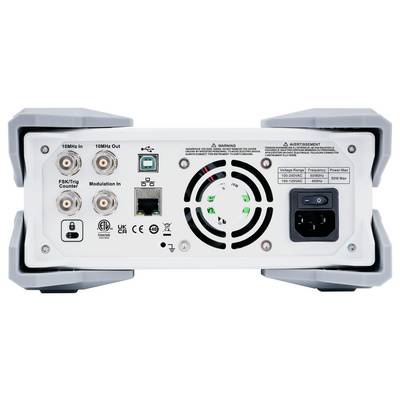

Rückseite eines elektronischen Geräts mit Anschlüssen und Lüfter; zeigt Steckplätze für 10MHz-Ein- und Ausgänge, Netzanschluss und Ethernet.

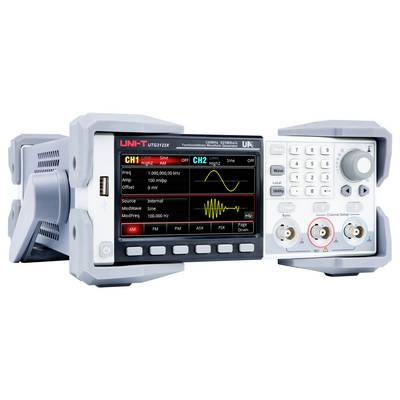

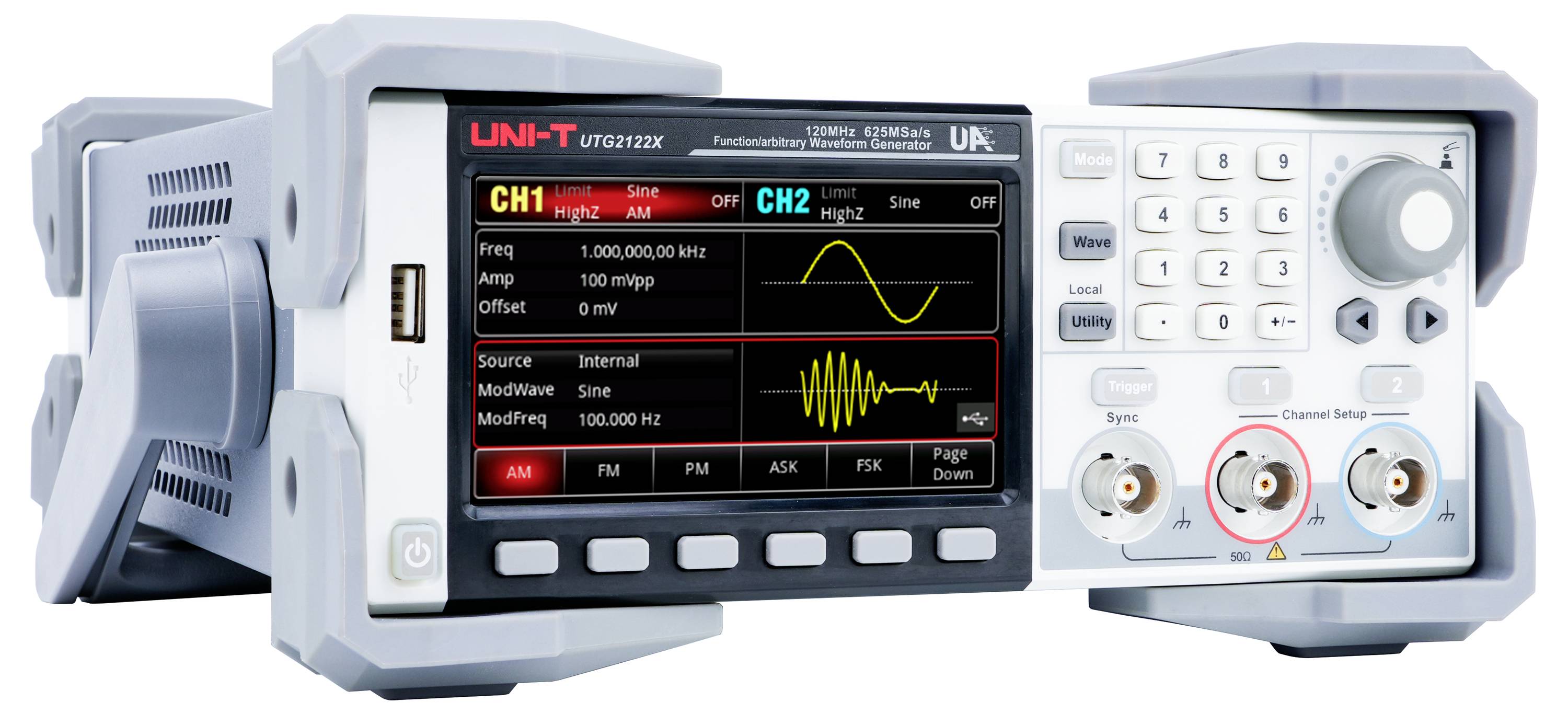

Ein digitales Oszilloskop mit Farbdisplay zeigt zwei Wellenformen in verschiedenen Kanälen. Bedienelemente und Anschlüsse sind sichtbar.

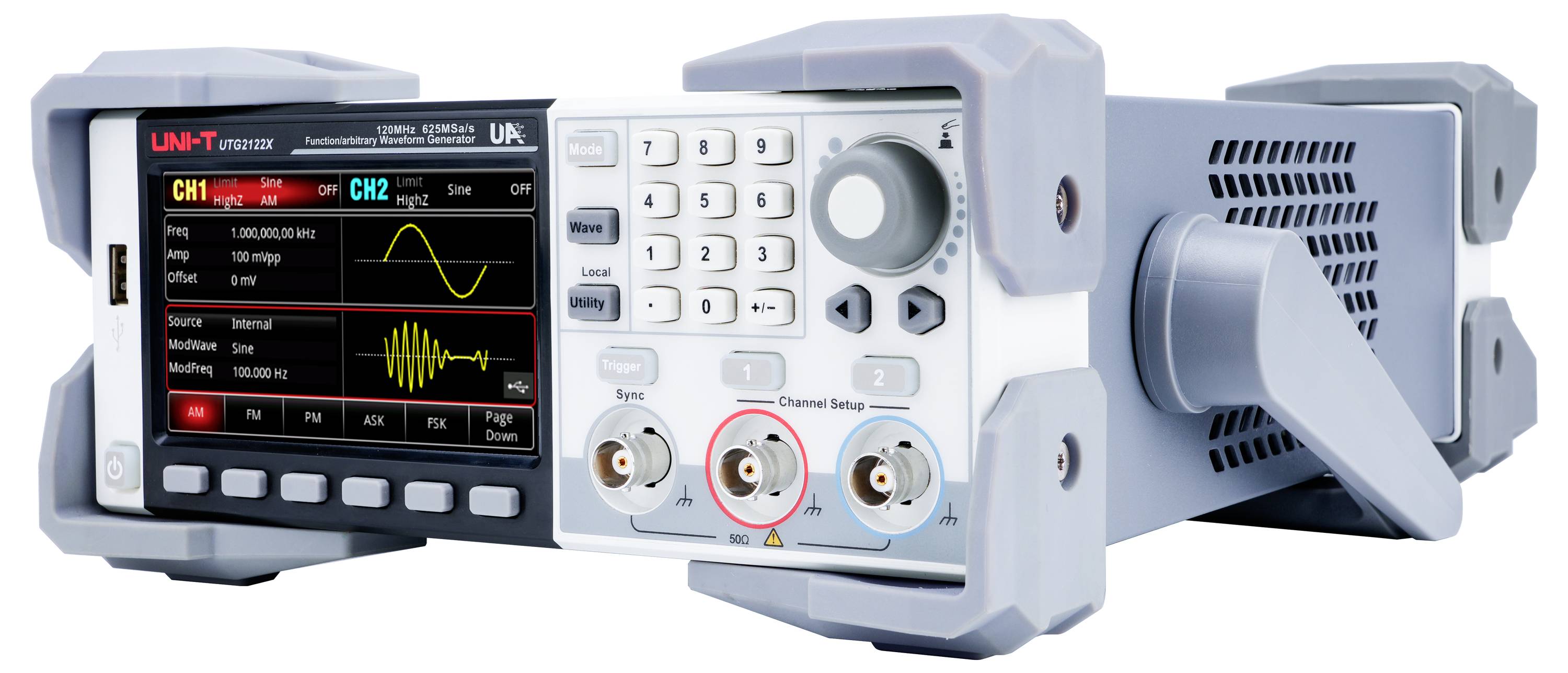

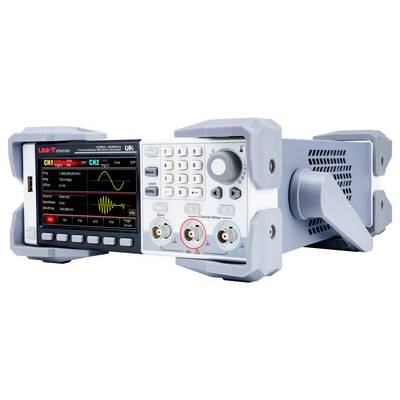

Ein digitales Oszilloskop zeigt zwei Kurven auf farbigem Display. Steuerungen und Anschlüsse sind rechts sichtbar.

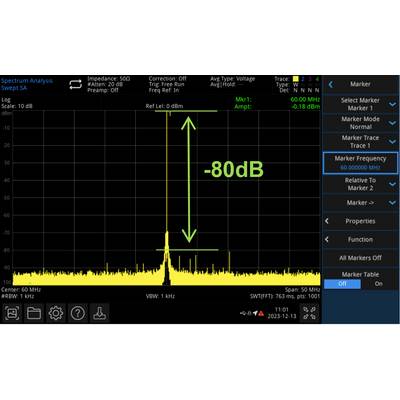

'Screenshot eines Spektrumanalysators, zeigt ein Signal bei 60 MHz mit -80 dB. Einstellungen und Marker-Optionen auf der rechten Seite.'

'Oszilloskop-Display zeigt ein Signal mit geringer Jitter am Anstieg in 5,00 µs Schritten. Rechtecksignal mit niedriger Verzerrung.'

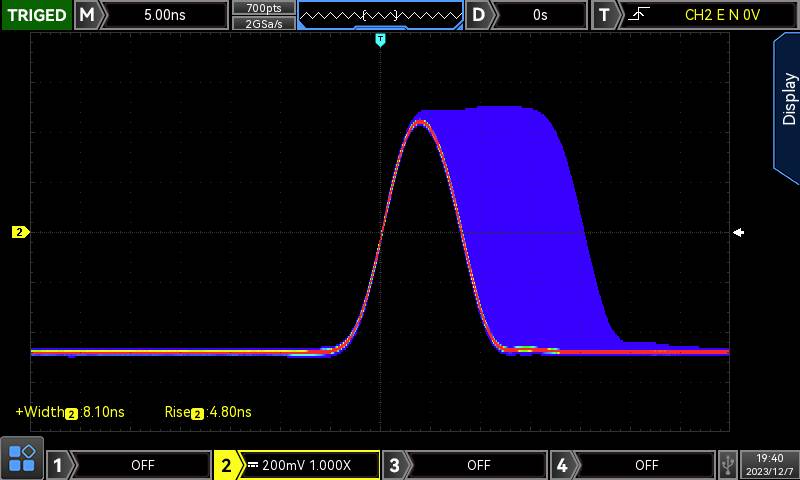

Oszilloskop-Bild mit Rechtecksignal. Vertikale Spannung, horizontale Zeit. Signal steigt schnell an, erreicht Plateau, fällt ab.

1/7

Datenblatt (PDF)

9 Stück

Gesamt (CHF 949.95 / Stück)

CHF 949.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 80.00

Nur noch 9 Stück verfügbar

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

UNI-T UTG2122X Arbiträr-Funktionsgenerator 120MHz 2-Kanel 625MS/s 64Mpts 4,3″ TFT-LCD

- Max. Ausgangsfrequenz: 120 MHz
- Abtastrate: 625 MSa/s
- Vertikale Auflösung: 16 Bit
- Kanäle: 2
- Arbiträrwellenformlänge: 64 Mpts
- Display: 4,3″ TFT-LCD

Technische Daten

Signal-Ausgangsform: Arbiträr. Rechteck. Puls. Rampe. Rauschen

Produkt-Art: Funktionsgenerator netzbetrieben

Frequenz-Bereich: 120 Hz (max)

Signal-Ausgangsformen: Arbiträr
Rechteck
Puls
Rampe
Rauschen

Frequenz-Bereich Sinus: 1 μHz bis 120 MHz

Frequenz-Bereich Rechteck: 1 μHz bis 50 MHz

Anzeige: Touchscreen

Frequenz-Bereich ARB: 120 MHz

: Werksstandard (ohne Zertifikat)

Interne Modulation: 2 mHz bis 1 MHz

Abm.: (B x H) 215 mm x 103 mm

Gewicht: 2.5 kg

Anzahl Kanäle: 2-Kanal

Frequenz (max.): 120 Hz

Besonderheiten: Modulation

Breite: 215 mm

Höhe: 103 mm

Spannungs-Versorgung: netzbetrieben

Typ: UTG2122X

Dokumente & Downloads

Datenblatt

Datenblatt 3400013 Uni-T UTG2122X Funktionsgenerator netzbetrieben 120 Hz (max) 2-Kanal Arbiträr, Rechteck, Puls, Rampe, Rauschen

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3400013 Uni-T UTG2122X Funktionsgenerator netzbetrieben 120 Hz (max) 2-Kanal Arbiträr, Rechteck, Puls, Rampe, Rauschen

Beschreibung

Der UTG2122X ist ein Funktions-/Arbiträrwellenformgenerator, der auf Direct Digital Synthesis (DDS)-Technologie basiert und eine präzise und stabile Wellenformausgabe mit einer Auflösung von bis zu 1 μHz gewährleistet. Er bietet eine maximale Ausgangsfrequenz von 120 MHz, eine Abtastrate von 625 MSa/s und eine 16-Bit-Auflösung für exakte Signalerzeugung. Mit 2 Kanälen, einer 64 Mpts Arbiträrwellenformlänge und einem 4,3″ TFT-LCD-Touchscreen bietet der UTG2122X eine intuitive Benutzeroberfläche und eine exzellente Signalqualität, ideal für Tests und Lernanwendungen.

Ausführung

- 4,3″ Touch-Display: Hochauflösendes 4,3-Zoll-Display mit Touch-Bedienung für eine schnellere und bequemere Steuerung des Geräts.
- Gleichwertige Leistung auf beiden Kanälen: Hochausgang mit großer Amplitude – beide Kanäle bieten eine vollständige Amplitude von 20 Vpp bei Frequenzen bis zu 20 MHz.

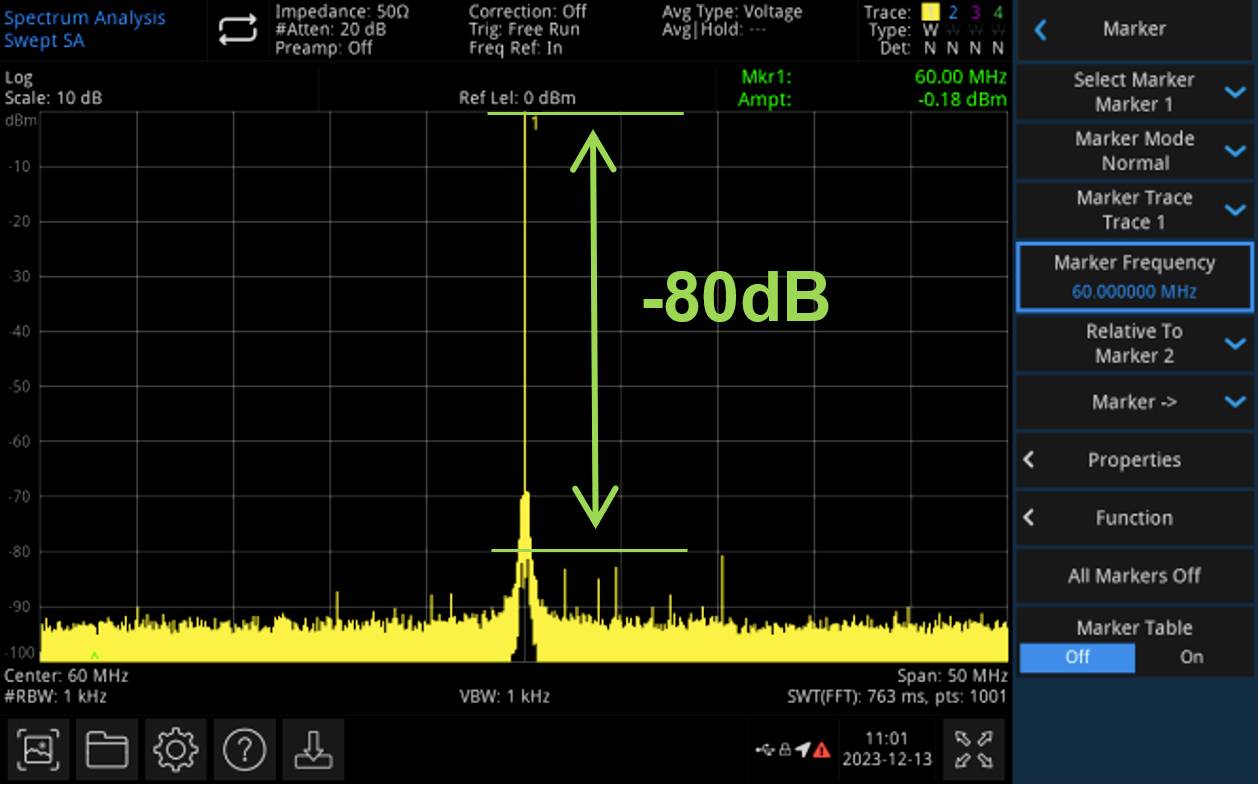

- Niedrige Verzerrung: Hervorragende harmonische Verzerrung mit einem störungsfreien Dynamikbereich von -80 dBc.

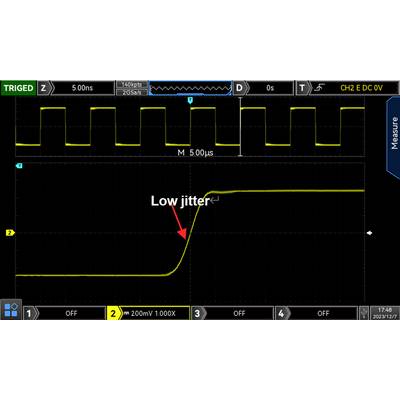

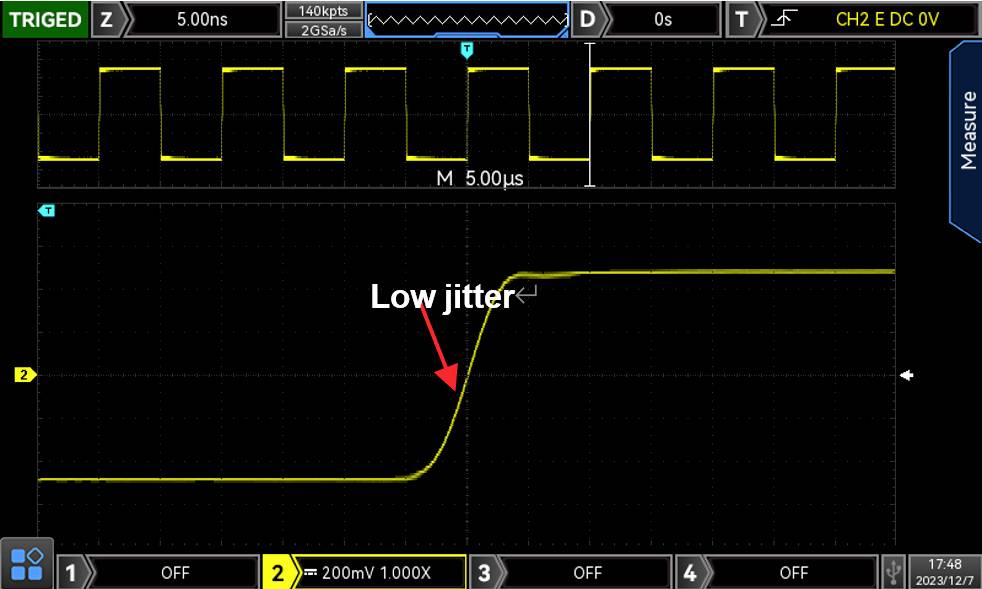

- Geringes Jitter: Fortschrittliche digitale Abtasttechnologie sorgt für eine stabile und präzise Signalausgabe.
- Schnelle Kantensteuerung: Die neue Generation der hochpräzisen, breiten dynamischen Pulswellen bietet eine minimale Pulsbreite von 8 ns. Die Pulsbreite ist fein einstellbar mit einer minimalen Schrittweite von 100 ps und ermöglicht die Erzeugung höherer Oberwellen.
- Hoher Signal-Rausch-Abstand (SNR): Eine kleine Signalüberlagerung mit einer großen DC-Komponente reduziert das Ausgangsrauschen und erhöht den Signal-Rausch-Abstand (SNR). (Das CH1-Signal in der Abbildung wird von der UTG2000X-Serie erzeugt.)
- Vielfältige Modulationsmodi: Unterstützung für 15 Modulationstypen, darunter AM, FM, PM, DSB-DG66:DG70AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM und PWM.
- Kanalzusammenführung: Signale können durch SUM-Funktion oder Kanalstapelung kombiniert werden, um einstellbare SNR-Signale und Dual-Tone-Multifrequenzsignale zu erzeugen.
- Arbiträrwelleneditor: Der Arbiträrwelleneditor ermöglicht das Erstellen individueller Wellenformen durch Einfügen von Standardwellen oder freies Zeichnen.

Lieferumfang

- UTG2122X (2CH, 120MHz)
- Netzkabel × 1
- USB-Kabel × 1
- BNC-BNC-Kabel × 1
- BNC-Kabel mit roten und schwarzen Krokodilklemmen × 1
- Mehrsprachige Sicherheitsanweisungen
- Kurzanleitung
- Kalibrierungszertifikat

Hinweise

Weitere Modelle

- UTG2082X: 80 MHz Ausgangsfrequenz, 625 MSa/s Abtastrate, 16-Bit Auflösung, 2 Kanäle, 64 Mpts Arbiträrwellenformlänge, 4,3″ TFT-LCD Touchscreen.

- UTG2062X: 60 MHz Ausgangsfrequenz, 625 MSa/s Abtastrate, 16-Bit Auflösung, 2 Kanäle, 64 Mpts Arbiträrwellenformlänge, 4,3″ TFT-LCD Touchscreen.
