Name: Uni-T UTG1042X Funktionsgenerator netzbetrieben 1 µHz - 40 MHz 2-Kanal Arbiträr
Brand: Uni-T
SKU: 3757393
Availability: BackOrder

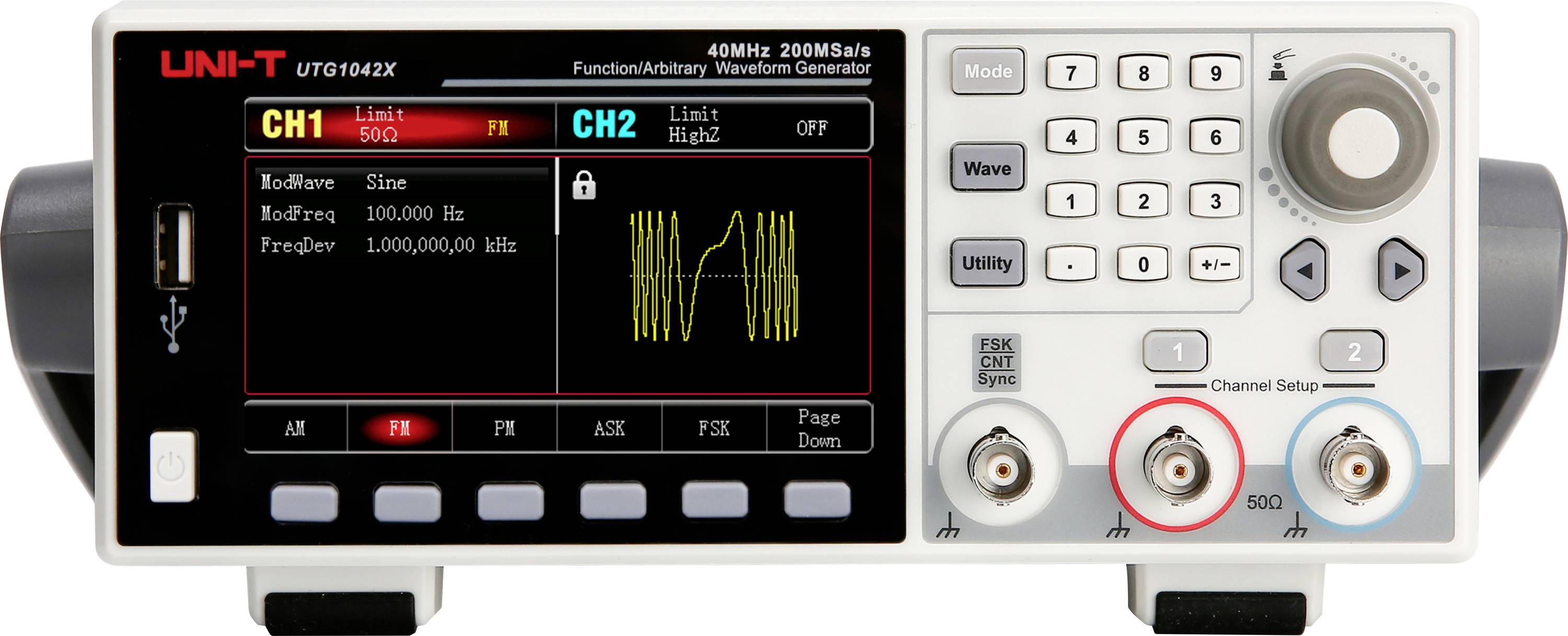

Frontplatte eines digitalen Funktions-/Arbiträrwellformgenerators mit Einstellungen für CH1 und CH2, Wellformanzeigedisplay, Tastatur und drei Ausgangsbuchsen, wobei die mittlere Buchse rot hervorgehoben ist.

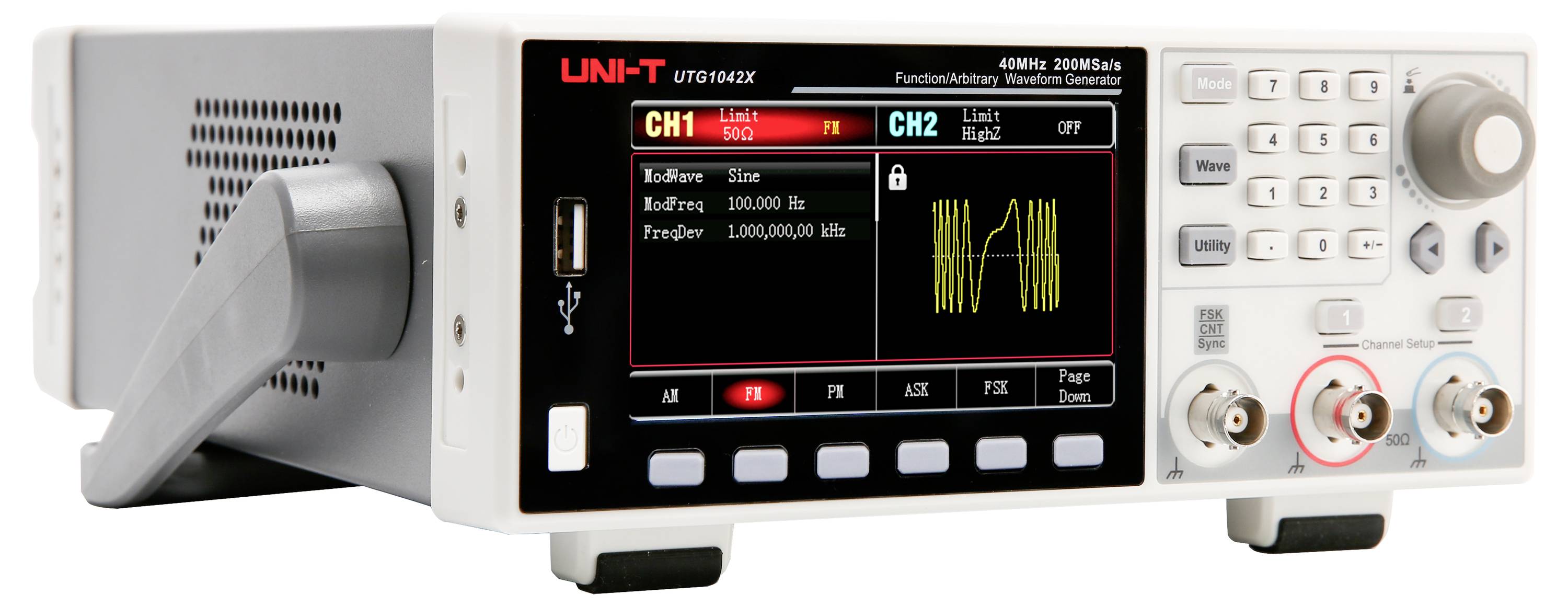

Uni-T UTG1042X Funktionsgenerator netzbetrieben 1 µHz - 40 MHz 2-Kanal Arbiträr-1

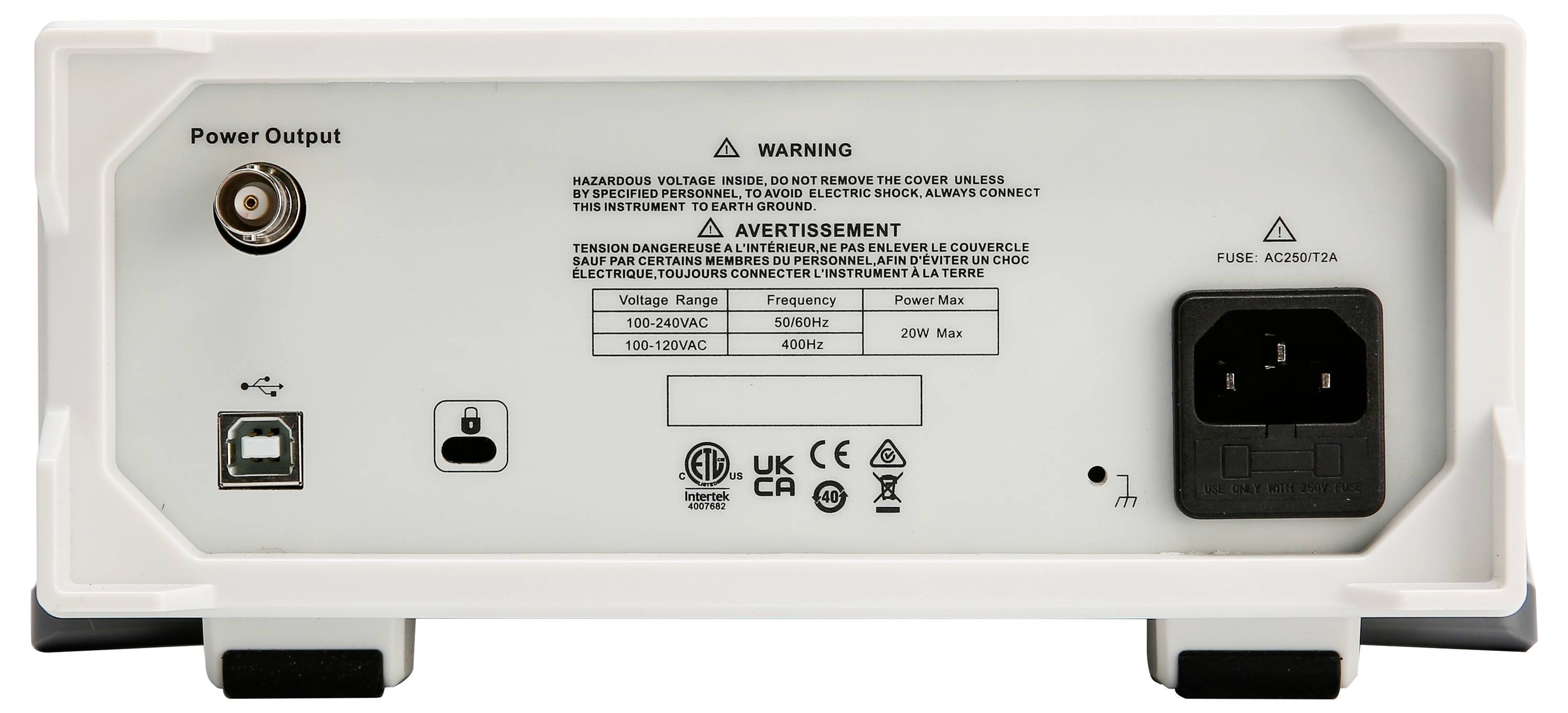

Uni-T UTG1042X Funktionsgenerator netzbetrieben 1 µHz - 40 MHz 2-Kanal Arbiträr-2

1/3

Datenblatt (PDF)

20 Stück

Gesamt (CHF 413.95 / Stück)

CHF 413.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

UNI-T UTG1042X Arbiträr-Funktionsgenerator 40MHz 2-Kanel 200MSa/S 4kpts4,3″ TFT-LCD

Max. Ausgangsfrequenz: 40 MHz
Abtastrate: 200MSa/s
Vertikale Auflösung: 16-bit
Kanäle: 2
Arbiträre Wellenformlänge: 4kpts
Display: 4,3-Zoll TFT-LCD

Technische Daten

8-Zoll-TFT-Farb-LCD , WVGA (800 x 480)

Signal-Ausgangsform: Sinus, Rechteck, Rampe, Oberschwingung, Impuls, Rauschen, DC-Spannung und Arbiträr

Produkt-Art: Funktionsgenerator netzbetrieben

Frequenz-Bereich: 1 µHz - 40 MHz

Signal-Ausgangsformen: Arbiträr

Frequenz-Bereich Sinus: 1 µHz bis 40 MHz

Klirr-Faktor Sinus: 0,2 %

Frequenz-Bereich Rechteck: 1 µHz bis 30 MHz

Anstiegszeit Rechteck: 7 ns

Anzeige: LCD

Frequenz-Bereich Dreieck: 1 µHz bis 2 MHz

Frequenz-Bereich ARB: 1 µHz bis 420 MHz

: Werksstandard (ohne Zertifikat)

Wobbel-Funktion: Unterstützt linearen und logarithmischen Frequenzsweep

Interne Modulation: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Externe Modulation: Unterstützt externe digitale und analoge Modulation

VCF: Gesteuert durch externe analoge Modulation

Trigger (synchron): Interne, externe und manuelle Triggerquellen

Gate (asynchron): Unterstützt im Burst-Modus (Gated) über externe digitale Schnittstelle

Externe Frequenz-Messung: Integrierter 6-Bit Frequenzzähler, Bereich 100mHz bis 800MHz

Abm.: (B x H) 336 mm x 164 mm

Gewicht: 3.5 kg

Anzahl Kanäle: 2-Kanal

Frequenz (max.): 40 MHz

Frequenz (min.): 1 µHz

Besonderheiten: Modulation
Leistungsverstärker

Breite: 336 mm

Höhe: 164 mm

Schnittstellen: USB-Host
USB-Device
LAN

Spannungs-Versorgung: 230 V/AC

Typ: UTG1042X

Dokumente & Downloads

Datenblatt

Datenblatt 3757393 Uni-T UTG1042X Funktionsgenerator netzbetrieben 1 µHz - 40 MHz 2-Kanal Arbiträr

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3757393 Uni-T UTG1042X Funktionsgenerator netzbetrieben 1 µHz - 40 MHz 2-Kanal Arbiträr

Beschreibung

Das UTG1042X bietet eine präzise und stabile Signalausgabe mit einer Auflösung von bis zu 1 μHz. Es handelt sich um einen kostengünstigen, leistungsstarken und multifunktionalen Funktions- und Arbiträrsignalgenerator. Es erzeugt genaue, stabile, saubere und verzerrungsarme Ausgangssignale. Dank der einfachen Bedienung, hervorragender technischer Leistungsdaten sowie einer benutzerfreundlichen grafischen Darstellung ist sie ein vielseitiges Gerät für Anwendungen in Ausbildung, Test und Produktion.

Ausführung

Zweikanal-Ausgang mit gleicher Leistung: Zwei unabhängige Hochleistungsausgänge mit stabiler Amplitude auch bei hohen Frequenzen
Ultraniedriger Jitter: Bis zu 10 MHz Rechtecksignal mit weniger als 200 ps Jitter für saubere Signalflanken
Hoher Signal-Rausch-Abstand: Reine Signalqualität auch bei großem Offset und kleinen Signalpegeln
Optionales Leistungsverstärkermodul: Bis zu 4 W Ausgangsleistung für anspruchsvolle Anwendungen
Flexible Burst-Funktion: Drei Modi zur Erzeugung unterschiedlicher Pulsfolgen
Vielfältige Modulationsarten: Unterstützung von AM, FM, PM, FSK, ASK, PSK und PWM
Sweep-Funktion: Lineare und logarithmische Frequenz-Sweeps

Lieferumfang

UTG1042X x 1
Netzkabel x 1
USB-Kabel x 1
BNC-BNC-Durchgangsleitung × 1
BNC-Krokodilklemmen-Kabel (rot & schwarz) × 1

Hinweise

Weitere Modelle

- UTG1022X-PA: 20 MHz Ausgangsfrequenz, 200 MSa/s Abtastrate, 16-Bit Auflösung, 2 Kanäle, 4 kpts Arbiträrwellenformlänge, 4,3″ TFT-LCD.

- UTG1022X: 20 MHz Ausgangsfrequenz, 200 MSa/s Abtastrate, 16-Bit Auflösung, 2 Kanäle, 4 kpts Arbiträrwellenformlänge, 4,3″ TFT-LCD.
