Name: Telegärtner 100024180 100024180 Abschlusswiderstand 1 St. Piece
Brand: Telegärtner
SKU: 1366216
Availability: BackOrder

Ein koaxialer Hochfrequenz-Steckverbinder mit Angabe '2 Watt 50 R 18 GHz' und einer Kugelkette zur Sicherung der Kappe.

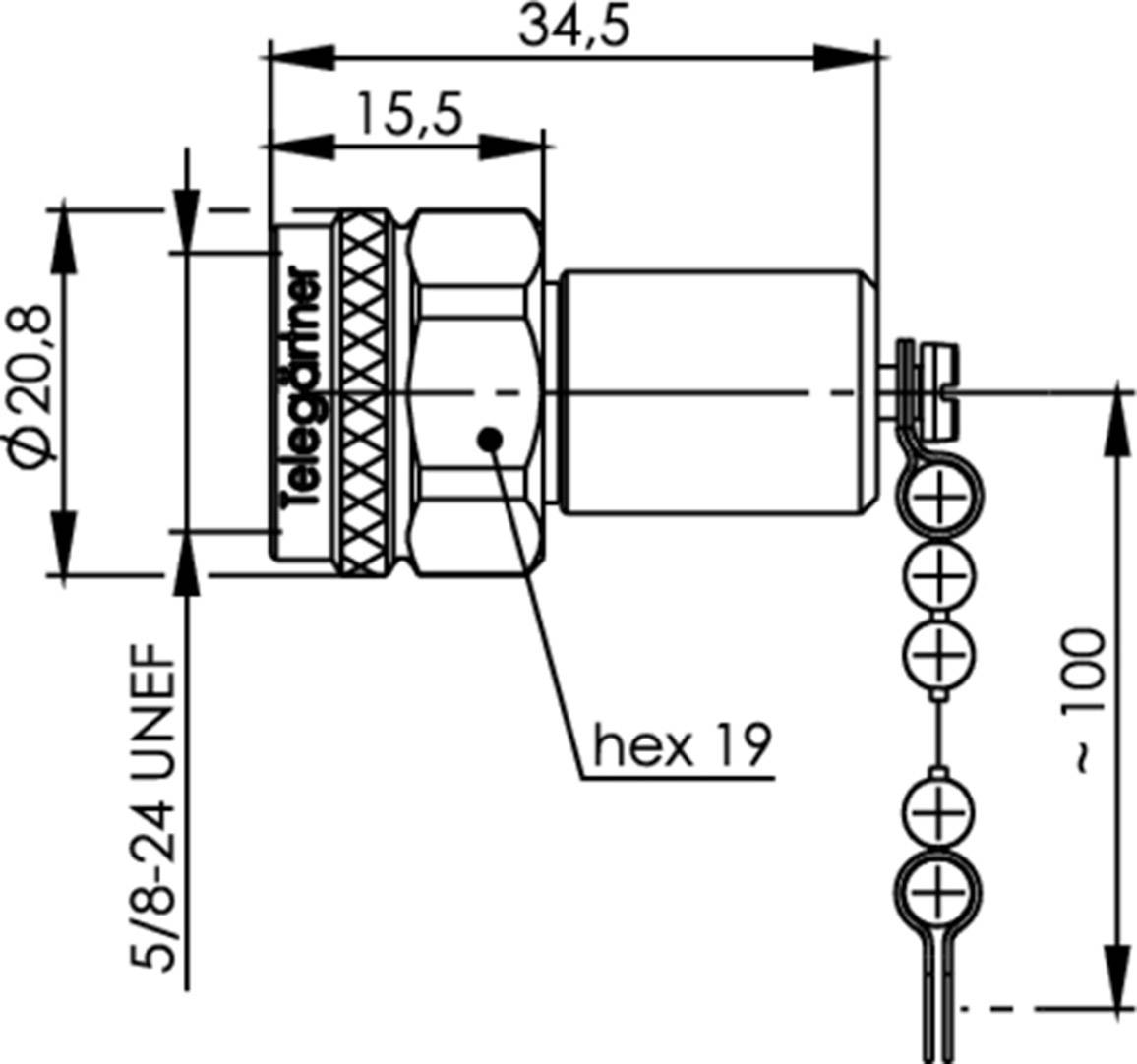

Technische Zeichnung von einem Stecker mit Kettenverschluss, Maße in mm angegeben, inklusive Durchmesser, Länge und Gewindegröße.

1/2

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Abschlusswiderstand

Inhalt

1 St.

Impedanz

50 Ω

Dämpfung, Details

typ.: 1 GHz: -40 dB 6 GHz: -30 dB 9 GHz: -28 dB 18 GHz: -20 dB

Datenblatt (PDF)

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 63.95 / Stück)

CHF 63.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

N-Abschlusswiderstand

Koax (IEC), Antennen-/SAT-Technik, DC-Trennung: nein, 18 Ohm

Unser Service für Sie

Technische Daten

Anschlussart: Koax (IEC)Anwendung: Antennen-/SAT-TechnikDC-Trennung: neinWiderstand: 18 OhmVerpackungseinheit: 1 StückMaße (cm): 120 × 100 × 36Bruttogewicht: 0,048 kg, Nettogewicht: 0,048 kgECLASS 7: Abschlusswiderstand (Empfangstechnik) (19070403)

Verpackungsart: Piece

Produkt-Art: Abschlusswiderstand

Inhalt: 1 St.

Impedanz: 50 Ω

Dämpfung, Details: typ.: 1 GHz: -40 dB 6 GHz: -30 dB 9 GHz: -28 dB 18 GHz: -20 dB

Frequenzbereich: 18 GHz

Herst.-Teilenr.: 100024180

: 2 W

Passend für: N-Buchse

Temperaturbereich: -55 - +155 °C

Typ: 100024180

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1366216 Telegärtner 100024180 100024180 Abschlusswiderstand 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1366216 Telegärtner 100024180 100024180 Abschlusswiderstand 1 St. Piece

Beschreibung

Telegärtner N-Abschlusswiderstand (M) 100024180

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:TelegärtnerBezeichnung:N-Abschlusswiderstand (M) 50Ohm,2W,18GHz KetteTyp:100024180Anschlussart:Koax (IEC)Anwendung:Antennen-/SAT-TechnikDC-Trennung:neinWiderstand:18 Ohm
Telegärtner N-Abschlusswiderstand (M) 100024180: weitere Details
Abschlusswiderstände werden zur Vermeidung von Reflektionen, als Verbraucher an einen offenen Signalausgang oder an eine HF-Leitung angeschlossen. Sie sind mit verschiedenen Steckverbinder-Typen verfügbar. Einsatzgebiet der Abschlusswiderstände sind z.B. offene Ports in Sendeanlagen, bei der Kalibrierung von HF-Messgeräten oder bei der Identifikation von fehlerhaften Komponenten.

Leistungsmerkmale:
Plug-&-Play-Prinzip: Direkt anschließbar und einsatzbereit,
Geeignet für Innen- und Außenanwendungen,
Hervorragende elektrische Eigenschaften,
Geeignet für Mobilfunkanwendungen und DAS (Distributed Antenna Systems),
BOS-Funk/TETRA - Behördenfunk/Terrestrial Trunked Radio,
PMR - Private/Professional Mobile Radio,
GSM/2G - Global System for Mobile Communications,
UMTS/3G - Universal Mobile Telecommunications System,
WLAN - Wireless Local Area Network,
LTE/4G - Long Term Evolution,
5G - New Radio,
Private/Campus Netzwerke

Brandschutzklasse: Nicht relevant
Brennendes Abtropfen: Nicht relevant
Rauchentwicklung: Nicht relevant
Säureentwicklung: Nicht relevant
Ausführung: m
Max. Frequenz: 18 GHz
Max. Leistung: 2 W
Rückflussdämpfung: typ.: 1 GHz: -40 dB
6 GHz: -30 dB
9 GHz: -28 dB
18 GHz: -20 dB EAN: 4018359277017

Geliefert wird: Telegärtner N-Abschlusswiderstand (M) 50Ohm,2W,18GHz Kette 100024180, Verpackungseinheit: 1 Stk., EAN: 4018359277017
