Telegärtner 100013001 Koaxialkabel Außen-Durchmesser: 10.16 mm 50 Ω 100 m
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Koaxialkabel
Impedanz
50 Ω
Besonderheiten
UV-Beständig
Außen-Ø
10.16 mm
Inhalt
100 m
Datenblatt (PDF)
3 Set(s) (Nur solange der Vorrat reicht)
Anzahl
Gesamt (1 m = CHF 8.74)
CHF 874.14
zzgl. MwSt.
Kostenfreier Versand
Nur noch 3 Set(s) verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

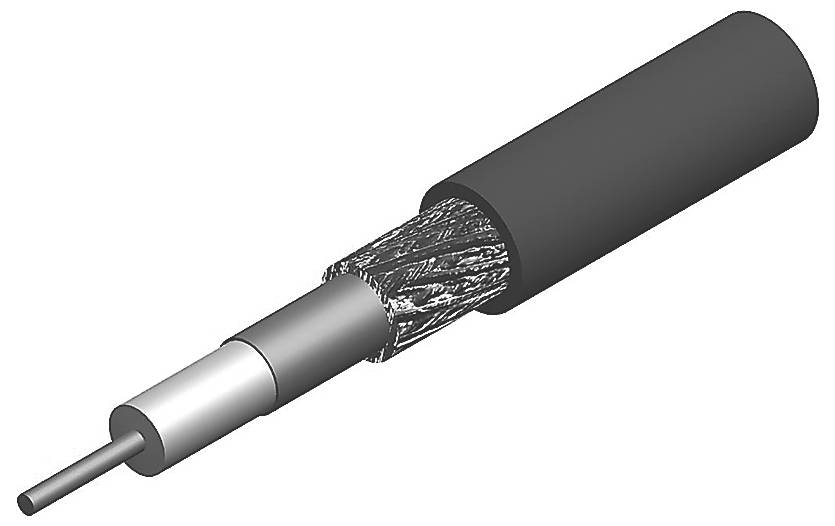

Low Loss 400 FRLSZH Koax-Kabel, 100±1m Ring
- Rohkabel|Koax|Low Loss Kabel, Folie-Geflecht, Meterware
Unser Service für Sie
Technische Daten
- Abschirmung:geschirmt Art:Koaxialkabel Ausführung:2 Außenleiter Betriebstemperatur (Max.):85 °C Betriebstemperatur (Min.):-40 °C Durchmesser:10,3 mm Farbe:schwarz Frequenz:6 GHz Impedanz:50 Ω Leistung (Nom.):370 W bei 2 GHz Länge:100 m Material (Innenleiter):Kupfer Material (Mantel):LSZH Material (Schirmung):Al-Pe-Al / Kupfer, verzinnt Typ:Low Loss 400 Verpackungsart:Ring
- Produkt-Art
Koaxialkabel
- Impedanz
50 Ω
- Besonderheiten
UV-Beständig
- Außen-Ø
10.16 mm
- Inhalt
100 m
- Dämpfung
20 dB
- Abgepackt
Ja
- Meterware
Ja
- Halogenfrei
Ja
- Herst.-Teilenr.
100013001
- Isolationsmaterial
PE
- Normen
Eca
- Temperaturbereich, fest verlegt (min.)
0 °C
- Temperaturbereich, fest verlegt (max.)
80 °C
- Temperaturbereich, bewegt (max.)
80 °C
- RoHS-konform
Ja
- Typ
100013001
- Max. Liefermenge am Stück
100 m
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3737165 Telegärtner 100013001 Koaxialkabel Außen-Durchmesser: 10.16 mm 50 Ω 100 m
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3737165 Telegärtner 100013001 Koaxialkabel Außen-Durchmesser: 10.16 mm 50 Ω 100 m
Beschreibung
Leistungsmerkmale:
Einfügedämpfung (Attenuation): Die Einfügedämpfung beschreibt die elektrischen Verluste entlang der Leitung. Sie wird im wesentlichen durch Kabeldurchmesser, Material des Dielektrikums und der zu übertragenden Frequenz bestimmt. Low-Loss-Kabel zeichnen sich durch besonders gute (niedrige) Werte bei der Einfügedämpfung aus.,
Schirmdämpfung: die Schirmdämpfung beschreibt wie gut das Kabel die Abstrahlung bzw. Einstrahlung von HFSignalen entlang der Leitung verhindert. Um die Schirmdämpfung zu verbessern werden bei Kabeln doppelte Schirmgeflechte, Folie + Geflechtschirme und verzinnte Geflechte eingesetzt.,
Temperaturbereich: abhängig von den verwendeten Materialen lassen sich die Kabel bei unterschiedlichen Umgebungstemperaturen einsetzen. Kabel mit PE oder PVC Mantel sind bis ca. 80°C einsetzbar. Kabel mit PTFE bzw. FEP Mantel bis ca. 200 °C,
Wellenwiderstand (Impedanz) 50 Ohm oder 75 Ohm: für die Übertragung von Videosignalen und in der Weitverkehrstechnik wird mit 75 Ohm System gearbeitet. In fast allen anderen Bereichen werden 50 Ohm Kabel eingesetzt.
Z: 50 Ω
Brandschutzklasse: Eca
Brennendes Abtropfen: Nicht relevant
Rauchentwicklung: Nicht relevant
Säureentwicklung: Nicht relevant
Kabelgruppe; Kabel: G37
Kabelmantel Material: PE
Type: Low Loss 400 FRLSZH, Ring
G37: 2.7/7.3 AF, 2.7/7.3 CF, 213CRT7 LOW LOSS, 7810A, 9913, 9914, C2FCP, C2FP, CNT-400, EC 400, HPF 400, LMR-400, MRC 400 AFB, TZC 500 32, WBC-400, WCX400, SPEEDFOAM 400 HFJ, RF 400 TT
G55: 9913F
Ohne Kabelgruppe: Low Loss 400
Verpackungseinheit (m): 100
Kabelmantel Ø: 10,16
Dämpfung dB/100 m bei 2 GHz: 20
Einfügedämpfung (Attenuation): Die Einfügedämpfung beschreibt die elektrischen Verluste entlang der Leitung. Sie wird im wesentlichen durch Kabeldurchmesser, Material des Dielektrikums und der zu übertragenden Frequenz bestimmt. Low-Loss-Kabel zeichnen sich durch besonders gute (niedrige) Werte bei der Einfügedämpfung aus.,
Schirmdämpfung: die Schirmdämpfung beschreibt wie gut das Kabel die Abstrahlung bzw. Einstrahlung von HFSignalen entlang der Leitung verhindert. Um die Schirmdämpfung zu verbessern werden bei Kabeln doppelte Schirmgeflechte, Folie + Geflechtschirme und verzinnte Geflechte eingesetzt.,
Temperaturbereich: abhängig von den verwendeten Materialen lassen sich die Kabel bei unterschiedlichen Umgebungstemperaturen einsetzen. Kabel mit PE oder PVC Mantel sind bis ca. 80°C einsetzbar. Kabel mit PTFE bzw. FEP Mantel bis ca. 200 °C,
Wellenwiderstand (Impedanz) 50 Ohm oder 75 Ohm: für die Übertragung von Videosignalen und in der Weitverkehrstechnik wird mit 75 Ohm System gearbeitet. In fast allen anderen Bereichen werden 50 Ohm Kabel eingesetzt.
Z: 50 Ω
Brandschutzklasse: Eca
Brennendes Abtropfen: Nicht relevant
Rauchentwicklung: Nicht relevant
Säureentwicklung: Nicht relevant
Kabelgruppe; Kabel: G37
Kabelmantel Material: PE
Type: Low Loss 400 FRLSZH, Ring
G37: 2.7/7.3 AF, 2.7/7.3 CF, 213CRT7 LOW LOSS, 7810A, 9913, 9914, C2FCP, C2FP, CNT-400, EC 400, HPF 400, LMR-400, MRC 400 AFB, TZC 500 32, WBC-400, WCX400, SPEEDFOAM 400 HFJ, RF 400 TT
G55: 9913F
Ohne Kabelgruppe: Low Loss 400
Verpackungseinheit (m): 100
Kabelmantel Ø: 10,16
Dämpfung dB/100 m bei 2 GHz: 20
Lieferumfang
- 100 Meter
