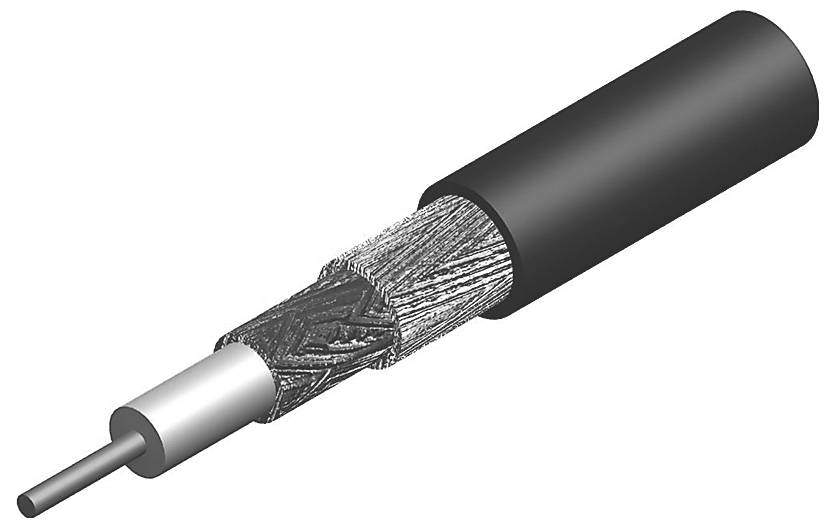

Telegärtner 100012855 Koaxialkabel Außen-Durchmesser: 10.8 mm RG214 /U 50 Ω Meterware
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Koaxialkabel
Kabeltyp
RG214 /U
Impedanz
50 Ω
Besonderheiten
PVC-Mantel
Außen-Ø
10.8 mm
Datenblatt (PDF)
800 Meter
Anzahl
Gesamt (CHF 8.97 / Stück)
CHF 8.97
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
RG-214 Koax-Kabel, 500m Trommel +/-10%
Unser Service für Sie
Technische Daten
- Produkt-Art
Koaxialkabel
- Kabeltyp
RG214 /U
- Impedanz
50 Ω
- Besonderheiten
PVC-Mantel
- Außen-Ø
10.8 mm
- Inhalt
Meterware
- Dämpfung
40 dB
- Meterware
Ja
- Herst.-Teilenr.
100012855
- Isolationsmaterial
PVC
- Prüfzeichen
Eca
- Temperaturbereich, fest verlegt (min.)
0 °C
- Temperaturbereich, fest verlegt (max.)
80 °C
- Temperaturbereich, bewegt (max.)
80 °C
- RoHS-konform
Ja
- Typ
100012855
- Max. Liefermenge am Stück
500 m
50 Ohm
0-80 °C
10.8 mm
Dokumente & Downloads
Datenblatt
Datenblatt 3737157 Telegärtner 100012855 Koaxialkabel Außen-Durchmesser: 10.8 mm RG214 /U 50 Ω Meterware
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3737157 Telegärtner 100012855 Koaxialkabel Außen-Durchmesser: 10.8 mm RG214 /U 50 Ω Meterware
Beschreibung
Leistungsmerkmale:
Wellenwiderstand (Impedanz) 50 Ohm oder 75 Ohm: In den meisten Anwendungsbereichen wird mit dem 50-Ohm-System gearbeitet. Bei der Übertragung von Video- und Audiosignalen sowie in der Weitverkehrstechnik wird jedoch in der Regel das 75-Ohm-System eingesetzt.,
Einfügedämpfung (Attenuation): Die Einfügedämpfung beschreibt die elektrischen Signalverluste entlang einer Leitung. Sie wird im Wesentlichen durch Kabeldurchmesser, Material des Dielektrikums und der zu übertragenden Frequenz bestimmt. Low-Loss-Kabel beispielsweise zeichnen sich durch besonders gute, d.h. niedrige Werte bei der Einfügedämpfung aus. Verglichen mit einem in der Größe entsprechenden RG-Kabel ist die Signaldämpfung auch bei höheren Frequenzen deutlich geringer.,
Schirmdämpfung: Die Schirmdämpfung beschreibt, wie gut das Kabel die Abstrahlung bzw. Einstrahlung von HF-Signalen entlang der Leitung verhindert. Um die Schirmdämpfung zu verbessern (also höhere dB-Werte zu erreichen), werden bei Kabeln doppelte Schirmgeflechte, Folie und Geflechtschirme (Low-Loss-Kabel) sowie in Zinn getränkte Geflechte (Semi-Flex-Kabel) als Außenleiter eingesetzt.,
Temperaturbereich: Abhängig von den verwendeten Materialien lassen sich die Kabel bei unterschiedlichen Umgebungstemperaturen einsetzen. Kabel mit PE- oder PVC-Mantel sind bis ca. 80°C, Kabel mit PTFE- bzw. FEP-Mantel bis ca. 200°C einsetzbar und zudem beständig gegen Öl, UV-Strahlung oder Chemikalien.
Z: 50 Ω
Brandschutzklasse: Eca
Brennendes Abtropfen: Nicht relevant
Rauchentwicklung: Nicht relevant
Säureentwicklung: Nicht relevant
Kabelmantel Material: PVC
Type: RG-214, Trommel
Ohne Kabelgruppe: RG-214/U
Verpackungseinheit (m): 500
Kabelmantel Ø: 10,8
Dämpfung dB/100 m bei 2 GHz: 40
Wellenwiderstand (Impedanz) 50 Ohm oder 75 Ohm: In den meisten Anwendungsbereichen wird mit dem 50-Ohm-System gearbeitet. Bei der Übertragung von Video- und Audiosignalen sowie in der Weitverkehrstechnik wird jedoch in der Regel das 75-Ohm-System eingesetzt.,
Einfügedämpfung (Attenuation): Die Einfügedämpfung beschreibt die elektrischen Signalverluste entlang einer Leitung. Sie wird im Wesentlichen durch Kabeldurchmesser, Material des Dielektrikums und der zu übertragenden Frequenz bestimmt. Low-Loss-Kabel beispielsweise zeichnen sich durch besonders gute, d.h. niedrige Werte bei der Einfügedämpfung aus. Verglichen mit einem in der Größe entsprechenden RG-Kabel ist die Signaldämpfung auch bei höheren Frequenzen deutlich geringer.,
Schirmdämpfung: Die Schirmdämpfung beschreibt, wie gut das Kabel die Abstrahlung bzw. Einstrahlung von HF-Signalen entlang der Leitung verhindert. Um die Schirmdämpfung zu verbessern (also höhere dB-Werte zu erreichen), werden bei Kabeln doppelte Schirmgeflechte, Folie und Geflechtschirme (Low-Loss-Kabel) sowie in Zinn getränkte Geflechte (Semi-Flex-Kabel) als Außenleiter eingesetzt.,
Temperaturbereich: Abhängig von den verwendeten Materialien lassen sich die Kabel bei unterschiedlichen Umgebungstemperaturen einsetzen. Kabel mit PE- oder PVC-Mantel sind bis ca. 80°C, Kabel mit PTFE- bzw. FEP-Mantel bis ca. 200°C einsetzbar und zudem beständig gegen Öl, UV-Strahlung oder Chemikalien.
Z: 50 Ω
Brandschutzklasse: Eca
Brennendes Abtropfen: Nicht relevant
Rauchentwicklung: Nicht relevant
Säureentwicklung: Nicht relevant
Kabelmantel Material: PVC
Type: RG-214, Trommel
Ohne Kabelgruppe: RG-214/U
Verpackungseinheit (m): 500
Kabelmantel Ø: 10,8
Dämpfung dB/100 m bei 2 GHz: 40
