Name: Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2136-4QB0 Überlast
Brand: Siemens
SKU: 1430967
Availability: BackOrder

'Ein geöffneter Schaltkasten mit verschiedenen verdrahteten elektrischen Komponenten und Schaltern, die in Reihen angeordnet sind.'

Abbildung eines elektrischen Schaltgeräts mit nummerierten Komponenten: Träger, Überlastrelais, Zubehörteile, Reset-Mechanismen, Drucktaster.

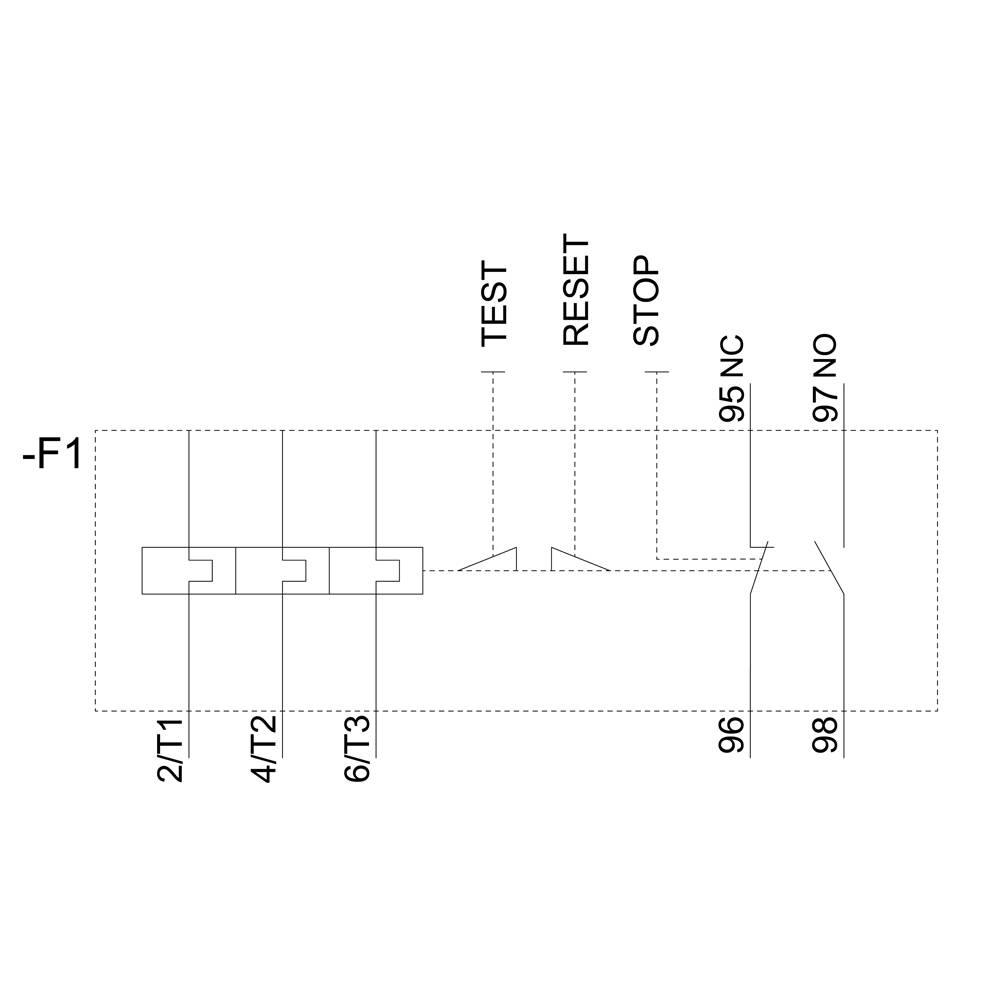

Diagramm eines elektrischen Schalters mit Beschriftungen: 'TEST', 'RESET', 'STOP'. Anschlussnummern sind 2/T1, 4/T2, 6/T3, 95 NC, 96, 97 NO, 98.

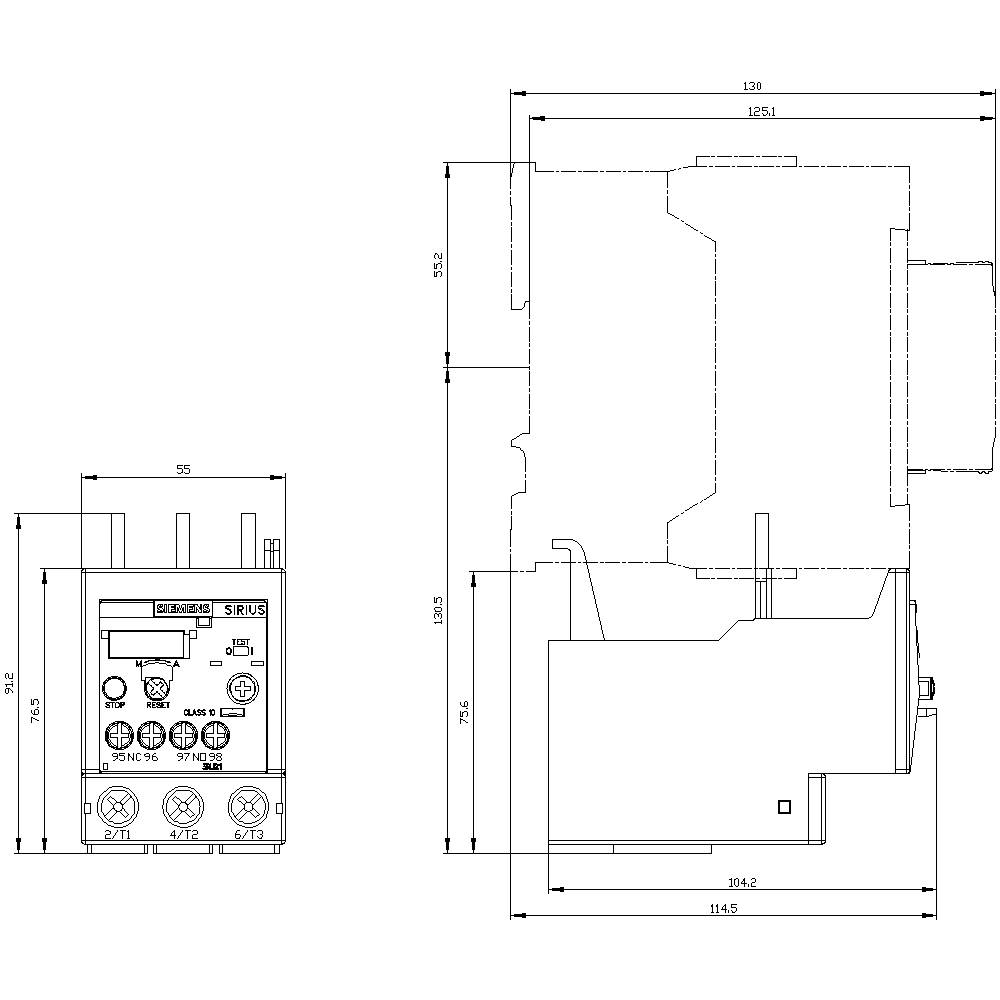

Technische Zeichnung eines elektronischen Geräts mit detaillierten Abmessungen und Anschlüssen, zur Maschinensteuerung verwendbar.

1/5

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Überlastrelais

Funktionen

Überlast

Betriebsspannung max.

690 V/AC

Kontaktart

1 Schließer

1 Öffner

Datenblatt (PDF)

Lieferung Di., 10. Nov.

Anzahl

Stück

Gesamt (CHF 129.95 / Stück)

CHF 139.95

-7 %

CHF 129.95

inkl. MwSt.

nur CHF 15.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Überlastrelais 47-57A für Motorschutz, Class 10, Schützanbau

Bimetallrelais,Maschinenschutzgerät,Motorschutzrelais,Relais,Thermorelais,Überlastauslöser,Überlastrelais

Technische Daten

Baugröße des Überlastrelais: S2
Befestigungsart: Schützanbau
Verlustleistung: 11 W
Betriebsfrequenz: 50/60 Hz
Isolationsspannung: 690 V
Stoßspannungsfestigkeit: 6000 V
Polzahl für Hauptstromkreis: 3
Betriebsstrom: 57 A

Verpackungsart: Piece

Produkt-Art: Überlastrelais

Typ: 3RU2136-4QB0

Funktionen: Überlast

Betriebsspannung: 690 V/AC

Betriebsspannung max.: 690 V/AC

Betriebsspannungsbereich: 690 V/AC (max)

Besonderheiten: Auto/Hand-Umschalter

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Schrauben

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

: IP20

Breite: 55 mm

Höhe: 90 mm

Tiefe: 105 mm

Abm.: (B x H x T) 55 x 90 x 105 mm

Inhalt: 1 St.

RoHS-konform: Ja

Baugröße: S2

Einstellbereich Strom (max.): 57 A

Einstellbereich Strom (min.): 47 A

: Direktanbau

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

: 690 V

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Schaltspannung (max.)

Funktionen

Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-0GB0 Phasenausfall, Überlast

Bestell-Nr.:1430966

Lieferung Di., 10. Nov.

Conrad Electronic

690 V/AC

Phasenausfall

Stück

Min.: 1

Vielfache: 1

CHF 65.95^*

Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-0HB0 Überlast

Bestell-Nr.:1430991

Lieferung Di., 10. Nov.

Conrad Electronic

690 V/AC

Überlast

Stück

Min.: 1

Vielfache: 1

CHF 65.95^*

Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-0JB0 Überlast

Bestell-Nr.:1431066

Lieferung Di., 10. Nov.

Conrad Electronic

690 V/AC

Überlast

Stück

Min.: 1

Vielfache: 1

CHF 47.95^*

Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-1AB0 Überlast, Phasenausfall

Bestell-Nr.:1431152

Sofort-Lieferung Mi., 14. Okt.

7 StückConrad Electronic

690 V/AC

Überlast

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-1BB0 Überlast

Bestell-Nr.:1431153

Lieferung Di., 10. Nov.

Conrad Electronic

Überlast

Stück

Min.: 1

Vielfache: 1

CHF 65.95^*

Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-1DB0 Überlast

Bestell-Nr.:1431154

Sofort-Lieferung Mi., 14. Okt.

10 StückConrad Electronic

690 V/AC

Überlast

Stück

Min.: 1

Vielfache: 1

CHF 65.95^*

Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-1EB0 Überlast

Bestell-Nr.:1431004

Lieferung Di., 10. Nov.

Conrad Electronic

690 V/AC

Überlast

Stück

Min.: 1

Vielfache: 1

CHF 65.95^*

Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-1GB0 Überlast

Bestell-Nr.:1431177

Sofort-Lieferung Mi., 14. Okt.

3 StückConrad Electronic

690 V/AC

Überlast

Stück

Min.: 1

Vielfache: 1

CHF 65.95^*

Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-1HB0 Überlast

Bestell-Nr.:1431016

Sofort-Lieferung Mi., 14. Okt.

1 StückConrad Electronic

690 V/AC

Überlast

Stück

Min.: 1

Vielfache: 1

CHF 65.95^*

Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-1HB1 Überlast

Bestell-Nr.:1431178

Lieferung Do., 12. Nov.

Conrad Electronic

Überlast

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1430967 Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2136-4QB0 Überlast

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1430967 Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2136-4QB0 Überlast

Beschreibung

Überlastrelais 47...57 A thermisch für Motorschutz Baugröße S2, CLASS 10 Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
