Schneider Electric Motorschutzrelais 1 St. LRD10L Überlast

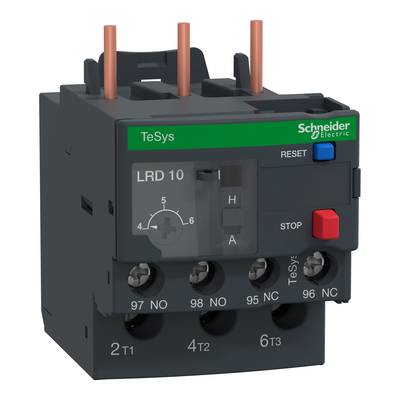

Ein schwarzes elektrisches Relais mit grünem und rotem Schalter. Markiert mit 'TeSys' und 'Schneider Electric'. Modellnummer 'LRD 10'.

Produkt-Art

Motorschutzrelais

Funktionen

Überlast

Schaltspannung (max.)

690 V/AC

Typ

LRD10L

Besonderheiten

mit Prüftaste

Datenblatt (PDF)

Lieferung Mi., 23. Sept.

Anzahl

Stück

Gesamt (CHF 53.61 / Stück)

CHF 53.61

zzgl. MwSt.

nur CHF 7.43

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Motorschutzrelais, 4...6A, 1S+1Ö, Klasse 20, Ringkabelschuhanschluss

Produkt-Art: Motorschutzrelais

Typ: LRD10L

Funktionen: Überlast

Besonderheiten: mit Prüftaste

Schaltspannung (max.): 690 V/AC

Anschluss: Ringkabelschuhanschluss

Inhalt: 1 St.

: Direktanbau

: 1

: 1

: 0

: Klasse 20

: Schraubanschluss

: 690 V

: FALSE

: TRUE

: TRUE

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2923470 Schneider Electric Motorschutzrelais 1 St. LRD10L Überlast

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2923470 Schneider Electric Motorschutzrelais 1 St. LRD10L Überlast

Information

Information 2923470 Schneider Electric Motorschutzrelais 1 St. LRD10L Überlast

Beschreibung

TeSys LRD thermisches Überlastrelais, 6A/690V, thermischer Einstellbereich 4-6A, Auslöseklasse 20, für den Schutz von 3-Phasen-Motoren 2,2kW@400V. Differenzialgerät mit Phasenausfall- und Lastunsymmetrieerkennung. Es verfügt über einen thermischen Einstellregler, einen Wahlschalter für die manuelle und automatische Rückstellung. Sowie auch einen Testwahlschalter für die Simulation einer Auslösung, Reset- und Stop-Tasten, eine Flaggenanzeige und 2 Hilfskontakte 1NO+1NC für die Fehlersignalisierung. Die Einstellungen sind durch eine durchsichtige Abdeckung geschützt, die durch eine Plombe verschlossen werden kann. Anschluss über Schraubklemmen, der Anschluss erfolgt direkt an die unteren Klemmen der 3-poligen Schütze LC1D09-D38. Montage auf DIN-Schiene oder Schraubbefestigung, getrennt vom Schütz, unter Verwendung eines Klemmenblocks LAD7B205 (separat zu bestellen). Multi-Standard zertifiziert (IEC, UL, CSA, CCC, EAC, ATEX, Marine), Green Premium konform (RoHs/Reach).
