Name: Siemens Halbleiterrelais 3RF21902AA22 90 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.
Brand: Siemens
SKU: 1430815
Availability: BackOrder

'Offener Schaltschrank mit verschiedenen elektrischen Geräten und Verkabelungen, die für Steuerungs- und Regelungsaufgaben genutzt werden.'

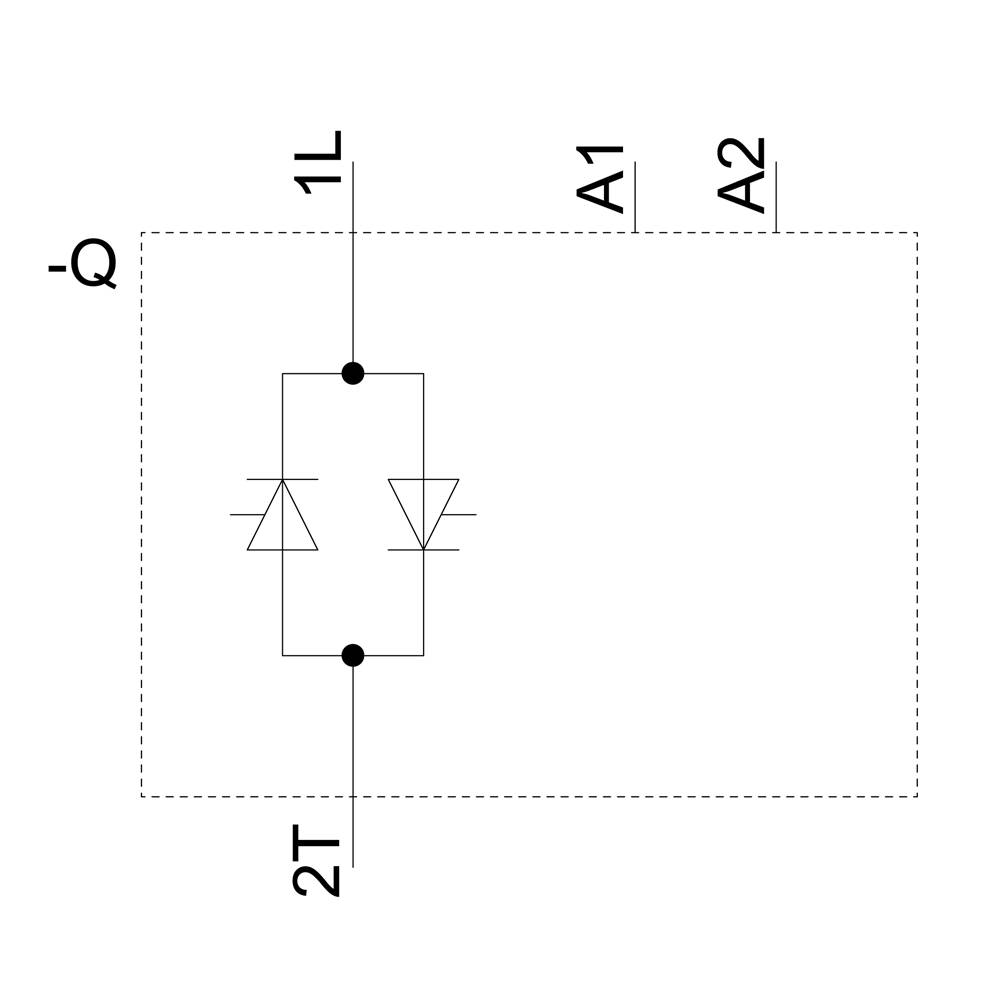

'Schaltplan mit einer Diode symbolisiert durch ein Dreieck mit einem Strich, verbunden zu zwei Punkten, beschriftet mit 1L, 2T, A1, A2.'

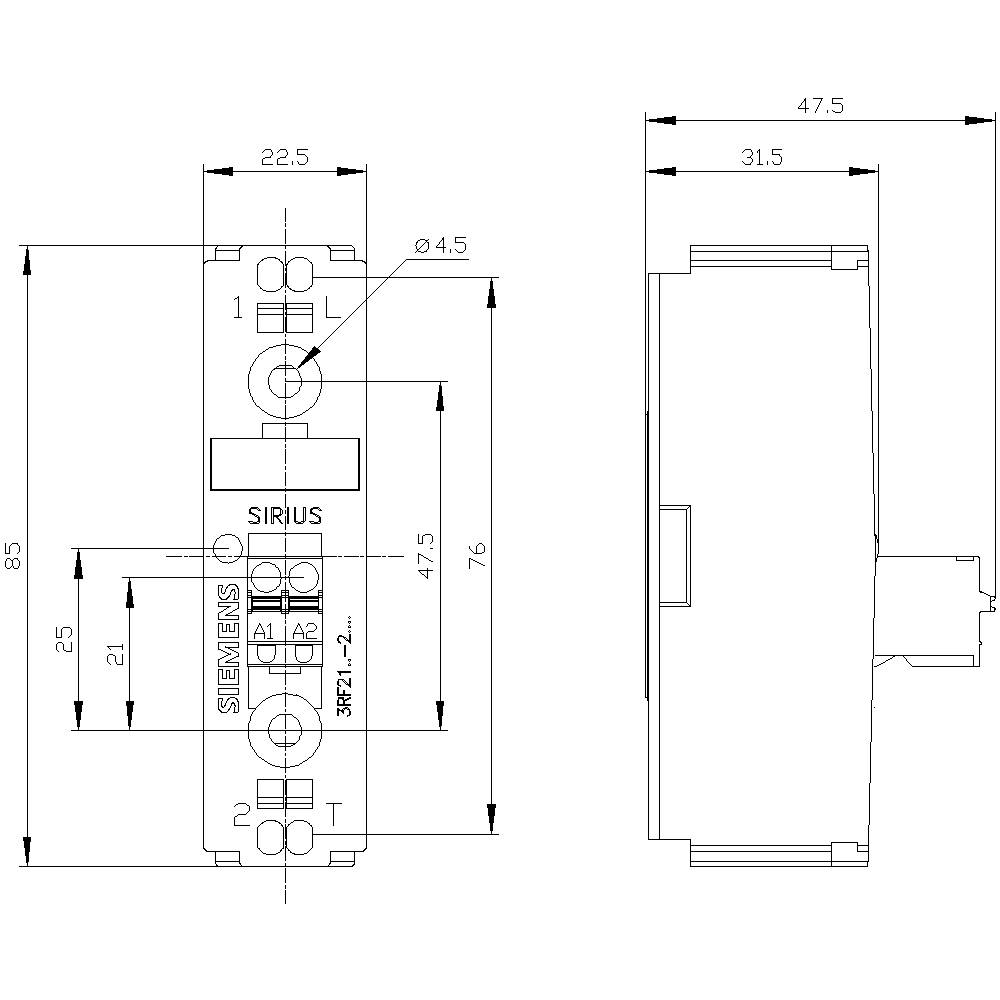

Technische Zeichnung eines Siemens Relaismoduls. Vorder- und Seitenansicht mit Maßangaben in Millimetern.

1/3

Anwendungsbild

Verpackungsart

Piece

Produkt-Art

Halbleiterrelais

Steuerspannung (min.)

110 V/AC

Steuerspannung (max.)

230 V/AC

Schaltspannung (max.)

230 V/AC

Datenblatt (PDF)

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 85.95 / Stück)

CHF 85.95

inkl. MwSt.

nur CHF 10.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Halbleiterrelais 3RF2, 1-phasig, B=22,5mm, 90A 24-230V/110-230V AC

3RF2,Halbleiterrelais,Halbleiterschütz,Lastschütz,Leistungsschütz,Netz-Schütz,Niederspannungs-Schalttechnik,Schaltmodul

Technische Daten

Befestigungsart: Schraubbefestigung
Polzahl: 1
Isolationsspannung: 600 V

Verpackungsart: Piece

Produkt-Art: Halbleiterrelais

Typ: 3RF2190-2AA22

Schaltungsart: Nullspannungsschaltend

Anschluss: Federklemme

Steuerspannung (min.): 110 V/AC

Steuerspannung (max.): 230 V/AC

Steuerspannungs-Bereich: 110 - 230 V/AC

Steuerstrom (max.): 15 mA

Stoß-Strom (max.): 1150 A

Schaltspannung (min.): 24 V/AC

Schaltspannung (max.): 230 V/AC

Last-Strom (max.): 90 A

Ausgangsspannung (min.): 24 V

Ausgangsspannung (max.): 230 V/AC

Ausgangsstrom (max.): 90 A

Kontaktart: 1 Schließer

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

: IP20

Breite: 22.5 mm

Höhe: 85 mm

Tiefe: 48 mm

Gewicht: 69 g

RoHS-konform: Ja

Dauerstrom (max.): 90 A

Inhalt: 1 St.

: 1

: TRUE

: 90 A

: AC

: 20 A

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Steuerspannung (max.)

Last-Strom (max.)

Steuerspannung (min.)

Schaltspannung (max.)

Ausgangsspannung (max.)

Siemens Halbleiterrelais 3RF21902AA22 90 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430815

Lieferung Fr., 27. Nov.

Conrad Electronic

Dieser Artikel

230 V/AC

90 A

110 V/AC

230 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 85.95^*

Siemens Halbleiterrelais 3RF21202AA02 20 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430807

Lieferung Fr., 27. Nov.

Conrad Electronic

24 V/DC

20 A

15 V/DC

230 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Siemens Halbleiterrelais 3RF21202AA04 20 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430789

Lieferung Fr., 27. Nov.

Conrad Electronic

24 V/DC

20 A

15 V/DC

460 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 55.95^*

Siemens Halbleiterrelais 3RF21202AA22 20 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430780

Lieferung Fr., 27. Nov.

Conrad Electronic

230 V/AC

20 A

110 V/AC

230 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 55.95^*

Siemens Halbleiterrelais 3RF21202AA24 20 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430787

Lieferung Fr., 27. Nov.

Conrad Electronic

230 V/AC

20 A

110 V/AC

460 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 63.95^*

Siemens Halbleiterrelais 3RF21202AA42 20 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430775

Lieferung Fr., 27. Nov.

Conrad Electronic

30 V/DC

20 A

4 V/DC

230 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Siemens Halbleiterrelais 3RF21202AA45 20 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430781

Lieferung Fr., 27. Nov.

Conrad Electronic

30 V/DC

20 A

4 V/DC

600 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Siemens Halbleiterrelais 3RF21502AA02 50 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430900

Lieferung Fr., 27. Nov.

Conrad Electronic

24 V/DC

50 A

15 V/DC

230 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 57.95^*

Siemens Halbleiterrelais 3RF21502AA04 50 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430927

Lieferung Fr., 27. Nov.

Conrad Electronic

24 V/DC

50 A

15 V/DC

460 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 67.95^*

Siemens Halbleiterrelais 3RF21502AA06 50 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430946

Lieferung Fr., 27. Nov.

Conrad Electronic

24 V/DC

50 A

15 V/DC

600 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 89.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1430815 Siemens Halbleiterrelais 3RF21902AA22 90 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1430815 Siemens Halbleiterrelais 3RF21902AA22 90 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Beschreibung

Halbleiterrelais, 1-phasig 3RF2 Baubreite 22,5 mm, 90 A 24-230 V / 110-230 V AC Federzuganschluss Halbleiterrelais SIRIUS 3RF21 zum Schalten von ohmschen/induktiven Lasten, z. B. von Heizkörpern oder Ventilen in einer Abfüllanlage.
Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Die kompakte Bauweise spart Platz auf der Kühlfläche. Die Halbleiterrelais lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Die Halbleiterrelais sind als 1-phasige Geräte in zwei Baubreiten oder als 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung.
Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Halbleiterrelais 22,5mm, 90A 3RF2190-2AA22, Verpackungseinheit: 1 Stk., EAN: 4011209574182
