Name: Siemens Halbleiterrelais 3RF20501AA22 50 A Schaltspannung (max.): 230 V/AC 1 St.
Brand: Siemens
SKU: 186013
Availability: BackOrder

Elektrischer Schaltschrank mit geöffneter Glastür. Enthält verschiedene Schaltkomponenten und Kabelverbindungen.

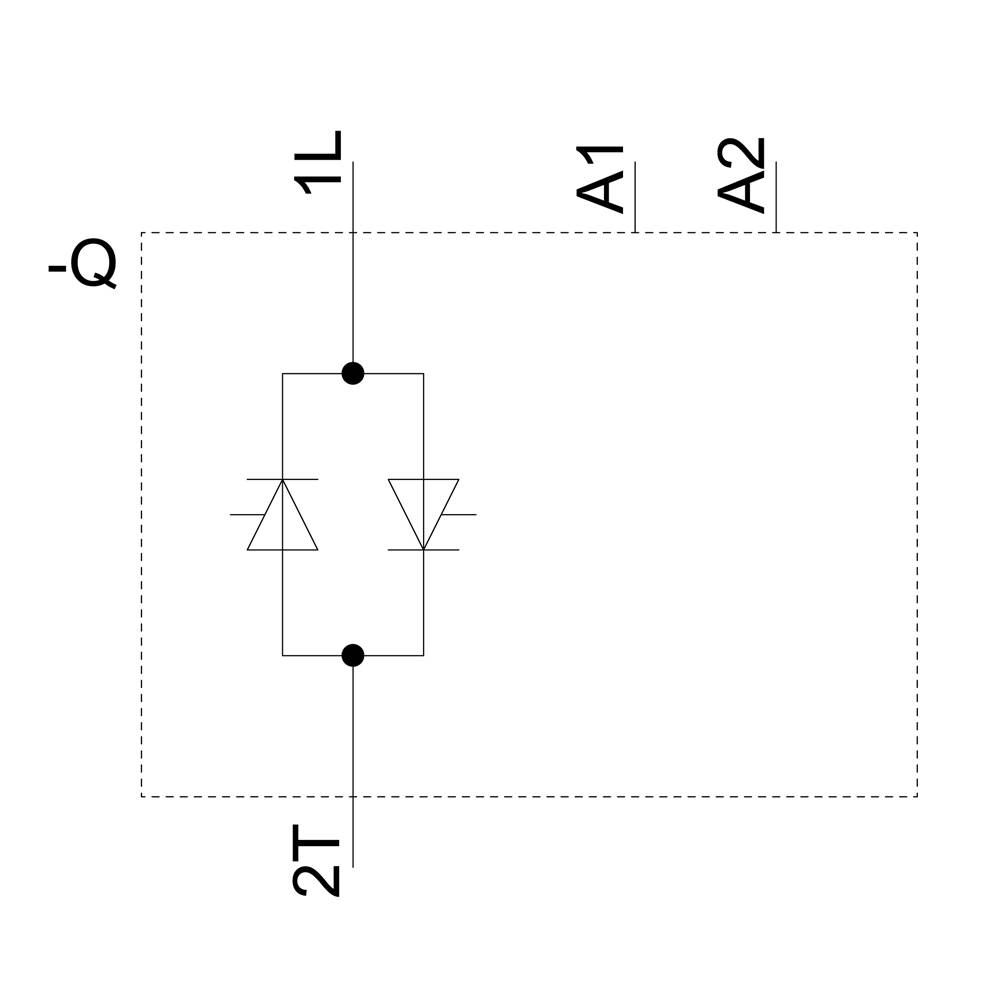

Schaltplan mit zwei Symbolen: links ein Kondensator, rechts eine Diode. Oben rechts die Bezeichnungen '1L', 'A1', 'A2'. Links eine unklare Markierung.

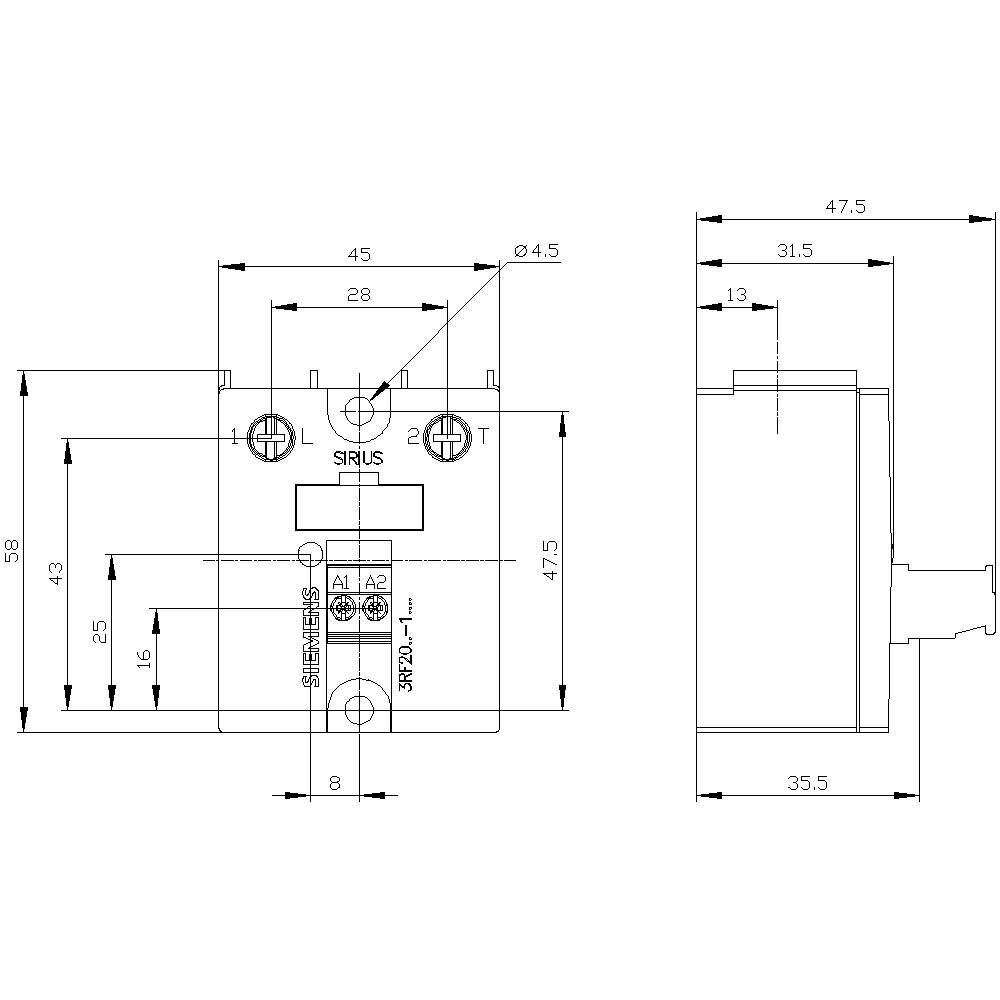

Technische Zeichnung eines elektrischen Schalters mit detaillierten Maßen und Verbindungspunkten.

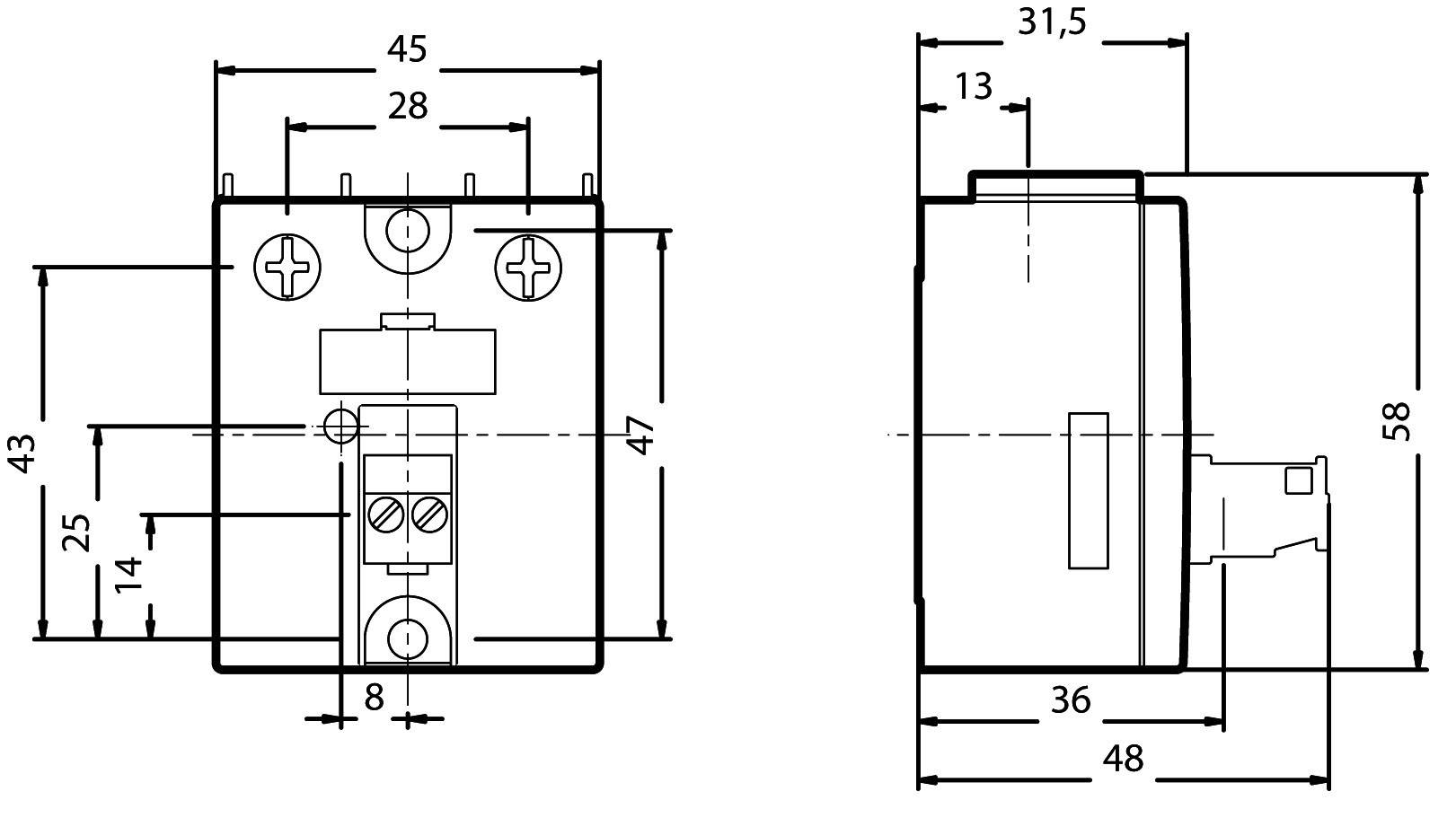

'Technische Zeichnung eines elektronischen Bauteils mit Abmessungen: Breite 48 mm, Höhe 58 mm, Tiefe 36 mm. Details anzeigen Befestigungspunkte und Pins.'

1/4

Anwendungsbild

Verpackungsart

Piece

Produkt-Art

Halbleiterrelais

Steuerspannung (min.)

110 V/AC

Steuerspannung (max.)

230 V/AC

Schaltspannung (max.)

230 V/AC

Datenblatt (PDF)

Lieferung Di., 8. Dez.

Anzahl

Stück

Gesamt (CHF 53.95 / Stück)

CHF 53.95

inkl. MwSt.

nur CHF 8.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Halbleiterrelais 3RF2, 1-phasig, B=45mm, 50A 24-230V/110-230V AC

Halbleiterrelais,Halbleiterschütz,Lastschütz,Leistungsschütz,Netz-Schütz,Niederspannungs-Schalttechnik,Schaltmodul

Unser Service für Sie

Technische Daten

Frequenz: 50/60 Hz
Isolations-Spannung: 600 V
1000 V/µs
800 V

Verpackungsart: Piece

Produkt-Art: Halbleiterrelais

Typ: 3RF2050-1AA22

Steuerspannung (min.): 110 V/AC

Steuerspannung (max.): 230 V/AC

Steuerspannungs-Bereich: 110 - 230 V/AC

Schaltspannung (min.): 24 V/AC

Schaltspannung (max.): 230 V/AC

Last-Strom (max.): 50 A

Ausgangsspannung (min.): 24 V/AC

Ausgangsspannung (max.): 230 V/AC

Ausgangsstrom (max.): 50 A

: IP20

Breite: 45 mm

RoHS-konform: Ja

Dauerstrom (max.): 50 A

Inhalt: 1 St.

: 1

: TRUE

: 110-230 V

: 110-230 V

: 50 A

: AC

: 50 A

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 186013 Siemens Halbleiterrelais 3RF20501AA22 50 A Schaltspannung (max.): 230 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 186013 Siemens Halbleiterrelais 3RF20501AA22 50 A Schaltspannung (max.): 230 V/AC 1 St.

Beschreibung

Halbleiterrelais, 1-phasig 3RF2 Baubreite 45 mm, 50 A 24-230 V / 110-230 V AC Schraubanschluss Halbleiterrelais SIRIUS 3RF20 zum Schalten von ohmschen/induktiven Lasten, z. B. von Heizkörpern oder Ventilen in einer Abfüllanlage.
Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Die kompakte Bauweise spart Platz auf der Kühlfläche. Die Halbleiterrelais lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Die Halbleiterrelais sind als 1-phasige Geräte in zwei Baubreiten oder als 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung.
Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
