Name: Siemens 8US12515DT11 Geräteadapter S00, 25A, für 60mm-SammelschieneN-System, 45x 260mm lang Geräteadapter 25 A 690 V 1 S
Brand: Siemens
SKU: 1749631
Availability: BackOrder

Gehäuse einer elektrischen Baugruppe mit mehreren Anschlüssen und Kabeln, vertikal angeordnet.

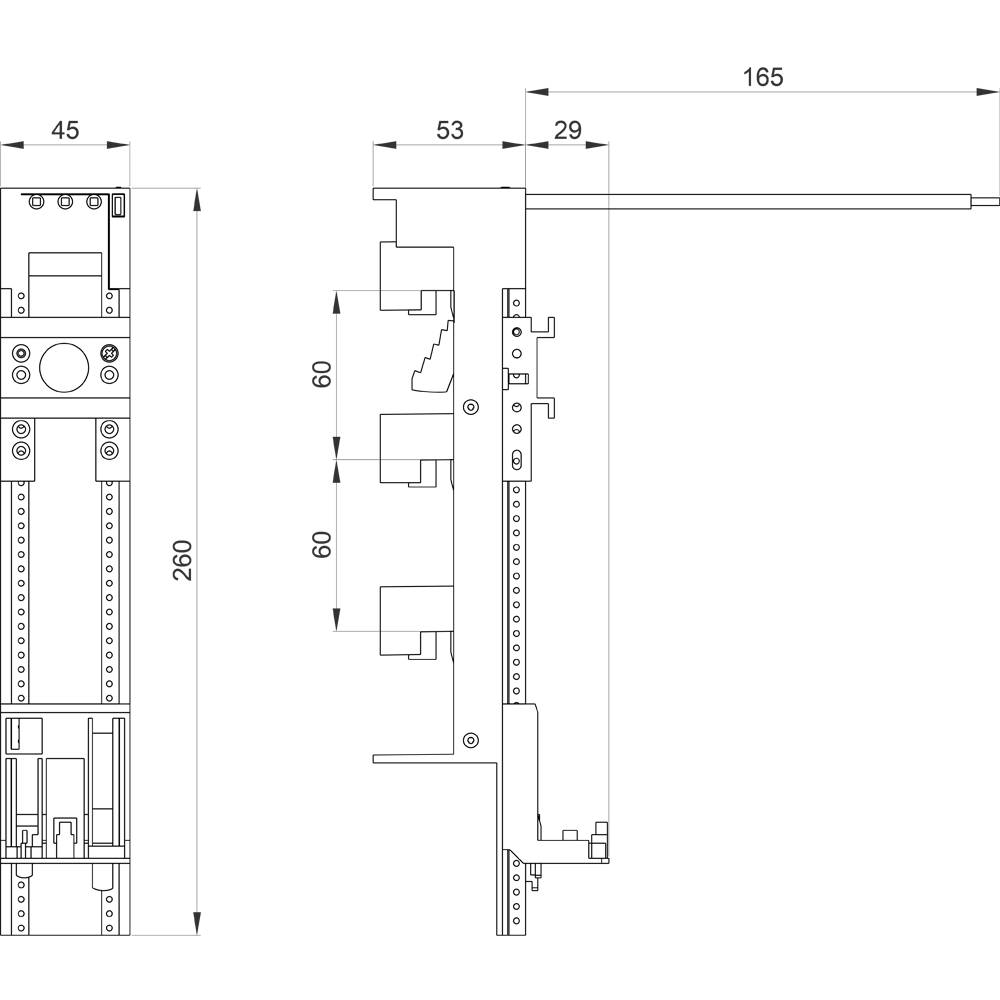

Technische Zeichnung eines mechanischen Geräts mit genauen Maßen in mm. Zeigt eine Seiten- und Frontansicht mit numerischen Beschriftungen und Maßangaben.

1/2

Abbildung ähnlich

Produkt-Art

Geräteadapter

Nennspannung

690 V

Abm.

(L x B) 260 mm x 45 mm

Nennstrom

25 A

Nennstrom - gerundet

25 A

Datenblatt (PDF)

Lieferung Fr., 6. Nov.

Anzahl

Stück

Gesamt (CHF 33.95 / Stück)

CHF 33.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Geräteadapter S00, 25A, für 60mm-SammelschieneN-System, 45x 260mm lang

Bemessungsstrom In: 32 A
Min. Stromschienendicke: 5 mm
Max. Stromschienendicke: 10 mm
Breite des Adapters: 45 mm
Schienenabstand: 60 mm

Technische Daten

Nettogewicht: 330 g

Nennspannung: 690 V

Produkt-Art: Geräteadapter

Abm.: (L x B) 260 mm x 45 mm

Nennstrom: 25 A

Nennstrom - gerundet: 25 A

Inhalt: 1 St.

Breite: 45 mm

Länge: 260 mm

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Produkt-Art

Nennspannung

Siemens 8US12104AF00 SammelschieneN-System Schienenmittenabstand 60mm Geräteadapter, Breite: 185mm Geräteadapter 630 A 690 V 1 St.

Bestell-Nr.:1749618

Lieferung Fr., 6. Nov.

Conrad Electronic

630 A

Geräteadapter

690 V

Stück

Min.: 1

Vielfache: 1

CHF 175.95^*

Siemens 8US12111NS10 SammelschieneN-System Schienenmittenabstand 60mm Geräteadapter, Breite: 45mm Geräteadapter 32 A 690 V 1 St.

Bestell-Nr.:1701368

Lieferung Fr., 6. Nov.

Conrad Electronic

32 A

Geräteadapter

690 V

Stück

Min.: 1

Vielfache: 1

CHF 71.95^*

Siemens 8US12114TM00 SammelschieneN-System Schienenmittenabstand 60mm Geräteadapter, Breite: 72mm Geräteadapter 100 A 690 V 1 St.

Bestell-Nr.:1749621

Lieferung Fr., 6. Nov.

Conrad Electronic

100 A

Geräteadapter

690 V

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Siemens 8US12114TR00 Sammelschienenadapter 60mm SYS UL 508 Sammelschienen-System 60mm Geräteadapter 100 A 690 V 1 St.

Bestell-Nr.:1683426

Lieferung Fr., 6. Nov.

Conrad Electronic

100 A

Geräteadapter

690 V

Stück

Min.: 1

Vielfache: 1

CHF 101.95^*

Siemens 8US12116MT10 Geräteadapter S2, 80A, WENDEAB AWG4 25 mm2 150mm 150° Länge 260mm, Breite 118mm Gerätekasten 80 A 690 V 1 St.

Bestell-Nr.:1706812

Lieferung Fr., 6. Nov.

Conrad Electronic

80 A

Gerätekasten

690 V

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Siemens 8US12134AH00 Sammelschienenadapter 60mm SYS. UL 508 SammelschieneN-System 60mm Geräteadapter 400 A 690 V 1 St.

Bestell-Nr.:1750421

Lieferung Fr., 6. Nov.

Conrad Electronic

400 A

Geräteadapter

690 V

Stück

Min.: 1

Vielfache: 1

CHF 333.95^*

Siemens 8US12134AH04 Geräteadapter MCCB, 3polig, 590 A Schienenmittenabstand 60mm Geräteadapter 590 A 690 V 1 St.

Bestell-Nr.:1749622

Lieferung Fr., 6. Nov.

Conrad Electronic

590 A

Geräteadapter

690 V

Stück

Min.: 1

Vielfache: 1

CHF 217.95^*

Siemens 8US12134AP03 Geräteadapter MCCB, 3polig, 250 A Schienenmittenabstand 60mm Geräteadapter 250 A 690 V 1 St.

Bestell-Nr.:1749623

Lieferung Fr., 6. Nov.

Conrad Electronic

250 A

Geräteadapter

690 V

Stück

Min.: 1

Vielfache: 1

CHF 135.95^*

Siemens 8US12134AQ01 Sammelschienenadapter 60mm SYS. UL 508 SammelschieneN-System 60mm Geräteadapter 160 A 690 V 1 St.

Bestell-Nr.:1749624

Lieferung Fr., 6. Nov.

Conrad Electronic

160 A

Geräteadapter

690 V

Stück

Min.: 1

Vielfache: 1

CHF 213.95^*

Siemens 8US12134AQ03 Sammelschienenadapter 60mm SYS. UL 508 SammelschieneN-System 60mm Geräteadapter 250 A 690 V 1 St.

Bestell-Nr.:1749625

Lieferung Fr., 6. Nov.

Conrad Electronic

250 A

Geräteadapter

690 V

Stück

Min.: 1

Vielfache: 1

CHF 209.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1749631 Siemens 8US12515DT11 Geräteadapter S00, 25A, für 60mm-SammelschieneN-System, 45x 260mm lang Geräteadapter 25 A 690 V 1 S

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1749631 Siemens 8US12515DT11 Geräteadapter S00, 25A, für 60mm-SammelschieneN-System, 45x 260mm lang Geräteadapter 25 A 690 V 1 S

Beschreibung

Geräteadapter S00, 25A, für 60mm-SammelschieneN-System, 45x 260mm lang, Sonderleitungen angeschweißt AWG 12, 167mm lang Distanzstück beiliegend Tragschiene angeschraubt Sammelschienensystem 8US für den Aufbau von Schutzgeräten wie Sicherungslasttrennschalter und Leistungsschalter - sicher, platzsparend, übersichtlich. Der Einsatz der Siemens Sammelschienensysteme 8US bietet vielfältige Möglichkeiten zur Installation von schienenadaptierbaren Anschluss-, Schalt- und Installationsgeräten. Durch die platzsparende Modulbauweise und Schnellmontage-Kontaktierung ist eine wirtschaftliche elektrotechnische Bestückung im heutigen Installationsverteilerbau sichergestellt. Die Montage erfolgt auf Längsholmen, der Schienenabstand beträgt 60 mm. Die Siemens Sammelschienensysteme 8US zeichnen sich vor allem aus durch: 1. Mechanische Befestigung und elektrische Kontaktierung in einem Arbeitsgang. 2. Weltweite Zulassung und somit weltweite Einsatzmöglichkeiten im Maschinen- und Anlagenbau. 3. Einfaches Auswechseln von Einzelgeräten oder ganzen Kombinationen. 4. Montagezeitersparnis und Kostenreduzierung durch fertig montierte Verbraucherzweige. 5. Hohe Betriebssicherheit durch fingersichere Abdeckung der Adapter und Geräteträger. 6. Große Bandbreite an einsetzbaren Sammelschienen für eine einfache Anpassung an Stromstärken bis 1.600 A.
