Name: Siemens 3TC7414-0EM Schütz Gleichstromschaltung 1 Schließer 250 kW mit Hilfskontakt Passend für Marke (Relais): Siemens
Brand: Siemens
SKU: 1703655
Availability: BackOrder

Ein elektrischer Schütz mit mehreren Kontakten. Dient zur Steuerung von Leistungsströmen in industriellen Anwendungen.

'Schaltplan: zeigt acht Kontakte numeriert 11 bis 81, parallele Leitungen, zwei Spulen an A1, A2 und Verbindungen zu den Kontakten.'

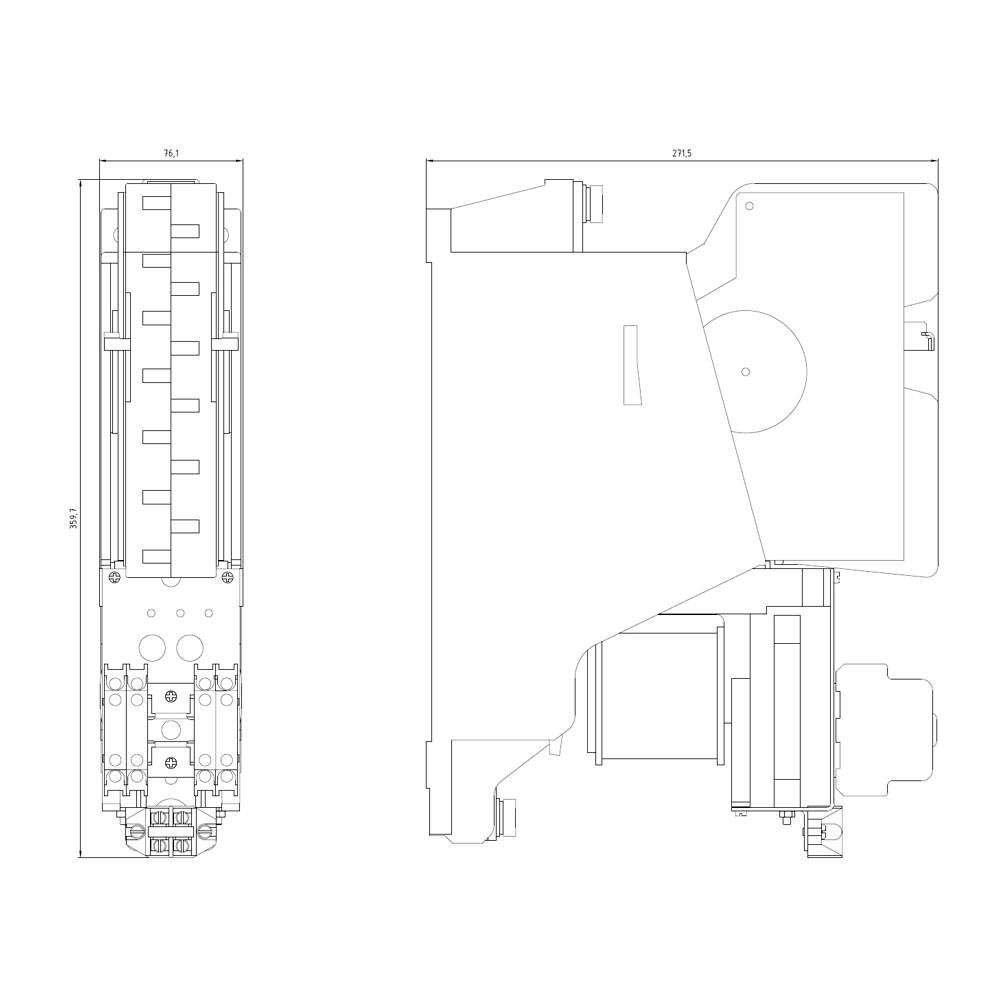

Technische Zeichnung eines mechanischen Geräts. Zwei Perspektiven sind dargestellt: Seite und Oberseite mit genauen Maßen.

1/3

Abbildung ähnlich

Produkt-Art

Schütz

Polzahl

1polig

Leistung

250 kW

Anschluss

Schrauben

Typ

3TC7414-0EM

Datenblatt (PDF)

Lieferung Mi., 9. Dez.

Anzahl

Stück

Gesamt (CHF 2'149.95 / Stück)

CHF 2'149.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 160.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schütz Bgr.12, 1pol. DC-3 und 5, 400A Hilfsschalter 4NO+4NC AC-Bet. DC220V

Drehstromschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Niederspannungs-Schalttechnik,Schaltmodul,Schütz

Technische Daten

Betriebsleistung / bei DC-3 / bei DC-5 / bei 750 V: 250 kW
Spannungsart: DC
Isolationsspannung: 1500 V

Produkt-Art: Schütz

Typ: 3TC7414-0EM

Baugröße: 12

Polzahl: 1polig

Schaltungsart: Gleichstromschaltung

Kontaktart: 1 Schließer

Hilfskontaktart: 4 Öffner
4 Schließer

Steuerspannung (max.): 220 V/DC

Steuerspannungs-Bereich: 220 V/DC (max)

Schaltspannung (max.): 750 V/DC

Dauerstrom (max.): 400 A

: 250 kW

Passend für Marke: Siemens

Besonderheiten: mit Hilfskontakt

Montageart: Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 30000000

: IP00

Min. Temperatur: -25 °C

Max. Temperatur: +55 °C

Breite: 78 mm

Höhe: 360 mm

Tiefe: 276 mm

Abm.: (B x H x T) 78 x 360 x 276 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 1

: 0

: 4

: 4

: Schraubanschluss

: 140 kW

: 400 A

: DC

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Leistung

Polzahl

Siemens 3TC7414-0EM Schütz Gleichstromschaltung 1 Schließer 250 kW mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1703655

Lieferung Mi., 9. Dez.

Conrad Electronic

Dieser Artikel

250 kW

1polig

Stück

Min.: 1

Vielfache: 1

CHF 2'149.95^*

Siemens 3TC4417-0AB4 Schütz Gleichstromschaltung 2 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1703322

Sofort-Lieferung Mo., 26. Okt.

2 StückConrad Electronic

2polig

Stück

Min.: 1

Vielfache: 1

CHF 231.95^*

Siemens 3TC4417-0BJ2 Schütz Gleichstromschaltung 2 Schließer mit Überspannungsschutz Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1703324

Lieferung Mi., 9. Dez.

Conrad Electronic

2polig

Stück

Min.: 1

Vielfache: 1

CHF 171.95^*

Siemens 3TC4417-0BK1 Schütz Gleichstromschaltung 2 Schließer 4 kW mit Hilfskontakt, mit Überspannungsschutz Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1703366

Lieferung Mi., 9. Dez.

Conrad Electronic

4 kW

2polig

Stück

Min.: 1

Vielfache: 1

CHF 189.95^*

Siemens 3TC4417-0BQ0 Schütz Gleichstromschaltung 2 Schließer 4 kW mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1703550

Lieferung Mi., 9. Dez.

Conrad Electronic

4 kW

2polig

Stück

Min.: 1

Vielfache: 1

CHF 203.95^*

Siemens 3TC4417-0CF4 Schütz Gleichstromschaltung 2 Schließer 4 kW mit Hilfskontakt Passend für Marke (Relais): Siemens Single 1 St.

Bestell-Nr.:1705611

Lieferung Mi., 9. Dez.

Conrad Electronic

4 kW

2polig

Stück

Min.: 1

Vielfache: 1

CHF 443.95^*

Siemens 3TC4417-0CY80-0AA0 Schütz Gleichstromschaltung 2 Schließer 4000 W Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1703551

Lieferung Mi., 9. Dez.

Conrad Electronic

4000 W

2polig

Stück

Min.: 1

Vielfache: 1

CHF 495.95^*

Siemens 3TC4417-0CY80-0AB4 Schütz Gleichstromschaltung 2 Schließer 4 kW Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1703552

Lieferung Mi., 9. Dez.

Conrad Electronic

4 kW

2polig

Stück

Min.: 1

Vielfache: 1

CHF 495.95^*

Siemens 3TC4817-0AG4 Schütz Gleichstromschaltung 2 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1703553

Lieferung Fr., 27. Nov.

Conrad Electronic

2polig

Stück

Min.: 1

Vielfache: 1

CHF 939.95^*

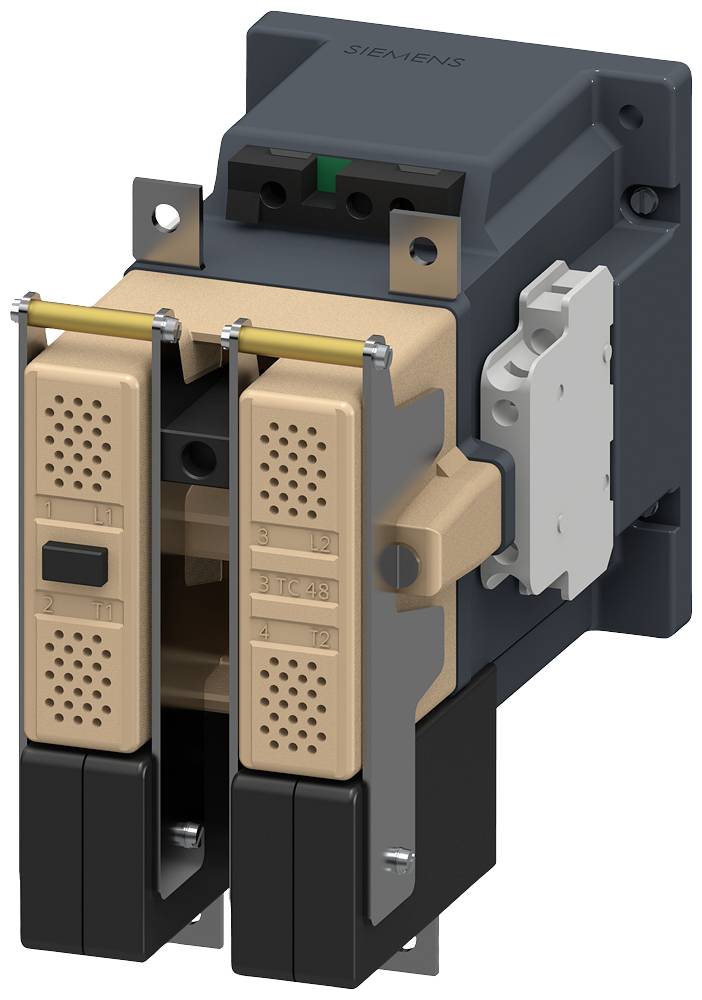

Siemens 3TC4817-0AM4 Schütz Gleichstromschaltung 2 Schließer 45 kW mit Hilfskontakt 1 St.

Bestell-Nr.:1703554

Lieferung Fr., 27. Nov.

Conrad Electronic

45 kW

2polig

Stück

Min.: 1

Vielfache: 1

CHF 939.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1703655 Siemens 3TC7414-0EM Schütz Gleichstromschaltung 1 Schließer 250 kW mit Hilfskontakt Passend für Marke (Relais): Siemens

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1703655 Siemens 3TC7414-0EM Schütz Gleichstromschaltung 1 Schließer 250 kW mit Hilfskontakt Passend für Marke (Relais): Siemens

Beschreibung

Schütz, Baugröße 12, 1-polig, DC-3 und 5, 400A Hilfsschalter 4NO+4NC DC 220V DC-Betätigung DC-Betätigung Schütz 3TC zum Schalten von Gleichspannung, 2-polig.
Die Gleichstromschütze 3TC überzeugen durch größte Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie zeichnen sich außerdem durch eine besonders hohe Schaltlebensdauer aus. Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Sie sind in verschiedenen Baugrößen, in AC- und DC-Betätigung, in verschiedenen Spannungen und mit verschiedenen Hilfskontakten erhältlich. Im Haupstromkreis können die Geräte über Schienen angeschlossen werden.
Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Überspannungsbegrenzer, Hilfsschalter oder Klemmenabdeckungen.
