Name: Siemens 3TC4417-0AM4 Schütz Gleichstromschaltung 2 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens Piece
Brand: Siemens
SKU: 1737019
Availability: InStock

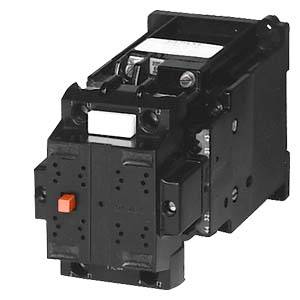

Ein schwarzer elektrischer Leistungsschalter mit einem orangefarbenen Schalter vorne, verwendet zur Unterbrechung elektrischer Stromkreise.

Schaltplan eines elektrischen Schützschalters mit Kennzeichnungen der Anschlüsse A1, A2, T1, T2, L1, L2 und den Kontaktgruppen 13, 14, 21, 22, 31, 32, 43, 44.

Technische Zeichnung eines rechteckigen Bauteils mit Maßen 69x80 mm und 14,1 mm Höhe, zeigt Front- und Seitenansicht.

1/3

Abbildung ähnlich

Produkt-Art

Schütz

Polzahl

2polig

Anschluss

Schrauben

Verpackungsart

Piece

Typ

3TC4417-0AM4

Datenblatt (PDF)

Sofort-Lieferung Di., 13. Okt.

1 Stück

Anzahl

Stück

Gesamt (CHF 203.95 / Stück)

CHF 203.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schütz Bgr.2, 2pol. DC-3 und 5, 32A Hilfsschalter 22 (2NO+2NC) AC-Bet., DC220V

3TC,DC-Schütz,Gleichspannungsschütz,Gleichstromschütz,Leistungsschütz,Motorschütz,Niederspannungs-Schalttechnik,Schütz

Technische Daten

Betriebsleistung / bei DC-3 / bei DC-5 / bei 750 V: 4 kW
Spannungsart: DC
Isolationsspannung: 800 V
Berührungsschutz gegen elektrischen Schlag: fingersicher nur mit Klemmenabdeckung

Verpackungsart: Piece

Produkt-Art: Schütz

Typ: 3TC4417-0AM4

Baugröße: 2

Polzahl: 2polig

Schaltungsart: Gleichstromschaltung

Kontaktart: 2 Schließer

Hilfskontaktart: 2 Öffner
2 Schließer

Schaltspannung (max.): 750 V/DC

Dauerstrom (max.): 32 A

Passend für Marke: Siemens

Passend für Serie: Siemens Bauform S2

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 10000000

: IP00

Min. Temperatur: -25 °C

Max. Temperatur: +55 °C

Breite: 70 mm

Höhe: 85 mm

Tiefe: 145 mm

Abm.: (B x H x T) 70 x 85 x 145 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 2

: 0

: 2

: 2

: Schraubanschluss

: 9 kW

: 29 A

: DC

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Polzahl

Verpackungsart

Siemens 3TC4417-0AM4 Schütz Gleichstromschaltung 2 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1737019

Sofort-Lieferung Di., 13. Okt.

1 StückConrad Electronic

Dieser Artikel

2polig

Piece

Stück

Min.: 1

Vielfache: 1

CHF 203.95^*

Siemens 3TC4417-0AC4 Schütz Gleichstromschaltung 2 Schließer 4 kW mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1737012

Lieferung Do., 26. Nov.

Conrad Electronic

2polig

Piece

Stück

Min.: 1

Vielfache: 1

CHF 245.95^*

Siemens 3TC4417-0AE4 Schütz Gleichstromschaltung 2 Schließer mit Überspannungsschutz Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1737014

Lieferung Fr., 13. Nov.

Conrad Electronic

2polig

Stück

Min.: 1

Vielfache: 1

CHF 235.95^*

Siemens 3TC4417-0AF4 Schütz Gleichstromschaltung 2 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1737015

Lieferung Fr., 13. Nov.

Conrad Electronic

2polig

Piece

Stück

Min.: 1

Vielfache: 1

CHF 223.95^*

Siemens 3TC4417-0AF8 Schütz Gleichstromschaltung 2 Schließer 4 kW mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1737016

Lieferung Do., 26. Nov.

Conrad Electronic

2polig

Piece

Stück

Min.: 1

Vielfache: 1

CHF 263.95^*

Siemens 3TC4417-0AG4 Schütz Gleichstromschaltung 2 Schließer 4 kW mit Überspannungsschutz Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1742489

Lieferung Mo., 23. Nov.

Conrad Electronic

2polig

Stück

Min.: 1

Vielfache: 1

CHF 235.95^*

Siemens 3TC4417-0AL8 Schütz Gleichstromschaltung 2 Schließer 4 kW mit Hilfskontakt Passend für Marke (Relais): Siemens Single 1 St.

Bestell-Nr.:1737018

Lieferung Do., 26. Nov.

Conrad Electronic

2polig

Single

Stück

Min.: 1

Vielfache: 1

CHF 245.95^*

Siemens 3TC4417-0AN4 Schütz Gleichstromschaltung 2 Schließer 4 kW mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1737020

Lieferung Mo., 23. Nov.

Conrad Electronic

2polig

Stück

Min.: 1

Vielfache: 1

CHF 245.95^*

Siemens 3TC4417-0AP4 Schütz Gleichstromschaltung 2 Schließer mit Überspannungsschutz Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1737021

Lieferung Mo., 23. Nov.

Conrad Electronic

2polig

Stück

Min.: 1

Vielfache: 1

CHF 235.95^*

Siemens 3TC4417-0AW4 Schütz Gleichstromschaltung 2 Schließer 4 kW mit Überspannungsschutz Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1737023

Lieferung Fr., 13. Nov.

Conrad Electronic

2polig

Stück

Min.: 1

Vielfache: 1

CHF 235.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1737019 Siemens 3TC4417-0AM4 Schütz Gleichstromschaltung 2 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1737019 Siemens 3TC4417-0AM4 Schütz Gleichstromschaltung 2 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens Piece

Beschreibung

Schütz, Baugröße 2, 2-polig, DC-3 und 5, 32A Hilfskontakte 22 (2 NO + 2 NC) DC 220V DC-Betätigung Schütz 3TC zum Schalten von Gleichspannung, 2-polig.
Die Gleichstromschütze 3TC überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie zeichnen sich außerdem durch eine besonders hohe Schaltlebensdauer aus. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Sie sind in AC- und DC-Betätigung, in verschiedenen Spannungen und mit verschiedenen Hilfskontakten erhältlich.
Als Zubehör stehen z.B. Lichtbogenkammern, Magnetspulen sowie Überspannungsbegrenzer zur Verfügung.
