Name: Siemens 3RW3016-1BB14 3RW30161BB14 Sanftstarter Motorleistung bei 400 V 4.0 kW Motorleistung bei 230 V 2.2 kW 400 V/AC N
Brand: Siemens
SKU: 197812
Availability: InStock

Schützapparat von Siemens mit mehreren Anschlussklemmen und Steuerungselementen, geeignet für Schaltanlagen in industriellen Anwendungen.

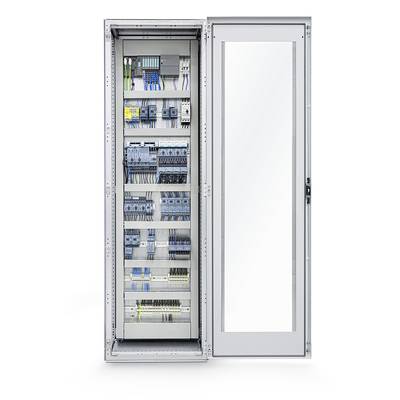

Ein geöffneter Schaltschrank mit mehreren elektronischen Komponenten und Kabeln, die auf verschiedenen Ebenen montiert sind.

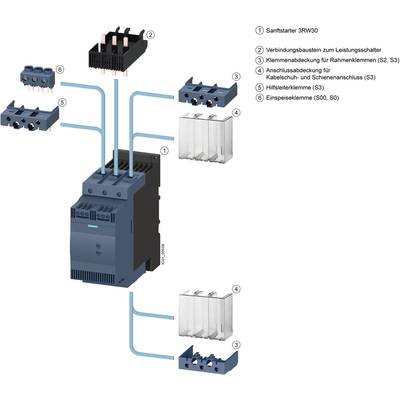

'Schaltplan eines Schaltstarters 3RW30 mit Anschlusskomponenten. Nummerierte Teile: Verbindungsbausatz, Abdeckungen, Hilfsklemmen, Einspeiseklemme.'

Schaltplan eines dreiphasigen Geräts mit Anschlüssen 1/L1, 3/L2, 5/L3 und Ausgängen 2/T1, 4/T2, 6/T3. Zeigt Relais A1, A2, IN 1 und 13 NO.

Technische Zeichnung eines elektrischen Geräts mit drei Ansichten. Maße und Details sind angegeben.

1/5

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 14. Okt.

3 Stück

Anzahl

Stück

Gesamt (CHF 231.95 / Stück)

CHF 231.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

Nur noch 3 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Sanftstarter S00, 9A, 4kW/400V, 40 Grad, AC200-480V, AC/DC110-230V

9 A, 200..480 V, 2,2 kW, 4 kW, eine Drehrichtung, Interne Überbrückung: ja, Mit Display: nein, Drehmoment-Regelung: nein, 40 °C, 110..230 V, AC/DC, Integrierter Überlastschutz des Motors: nein, sonstige, Schutzart (IP): IP20

Technische Daten

Bemessungsbetriebsstrom Ie bei 40 °C Tu: 9 ABemessungsbetriebsspannung Ue: 200..480 VBemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V: 2,2 kWBemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V: 4 kWFunktion: eine DrehrichtungInterne Überbrückung: jaMit Display: neinDrehmoment-Regelung: neinBemessungsumgebungstemperatur ohne Derating: 40 °CBemessungssteuerspeisespannung Us bei AC 50 Hz: 110..230 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 110..230 VBemessungssteuerspeisespannung Us bei DC: 110..230 VSpannungsart zur Betätigung: AC/DCIntegrierter Überlastschutz des Motors: neinAuslöseklasse: sonstigeSchutzart (IP): IP20Verpackungseinheit: 1 StückMaße (cm): 126 × 57 × 165Bruttogewicht: 0,438 kg, Nettogewicht: 0,438 kgECLASS 7: Sanftstarter (27370907)

Motor-Spannung: 400 V/AC

Produkt-Art: Sanftstarter

Anschluss-Strom: 9 A

Motorleistung bei 230 V: 2.2 kW

Motorleistung bei 400 V: 4.0 kW

Nennspannung: 400 V/AC

Wirkphasen: 2

Ausführung: SIRIUS Sanftstarter S00

Herst.-Teilenr.: 3RW30161BB14

Nennstrom: 9 A

Nennstrom - gerundet: 9 A

Typ: 3RW3016-1BB14

Motorleistung bei 230 V/ 400 V: 4 kW

Abm.: (L x B x H) 93 x 45 x 97.5 mm

Anschluss: Schraubklemme

Anschlussleistung: 200..480 V/AC

Breite: 45 mm

Höhe: 97.5 mm

Länge: 93 mm

Tiefe: 150 mm

Max. Temperatur: 40 °C

: eine Drehrichtung

: 110-230 V

: 110-230 V

: 110-230 V

: IP20

: sonstige

: 9 A

: 2.2 kW

: 4 kW

: 40 °C

: FALSE

: AC/DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 197812 Siemens 3RW3016-1BB14 3RW30161BB14 Sanftstarter Motorleistung bei 400 V 4.0 kW Motorleistung bei 230 V 2.2 kW 400 V/AC N

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 197812 Siemens 3RW3016-1BB14 3RW30161BB14 Sanftstarter Motorleistung bei 400 V 4.0 kW Motorleistung bei 230 V 2.2 kW 400 V/AC N

Beschreibung

SIRIUS Sanftstarter S00 9 A, 4 kW/400 V, 40 °C AC 200-480 V, AC/DC 110-230 V Schraubklemmen Sanftstarter SIRIUS 3RW30 für Standardanwendungen zum sanften Anlauf von Drehstromasynchronmotoren.
Stufenloses Starten, Reduzieren von Stromspitzen, Vermeiden von Netzspannungschwankungen im Anlauf, Entlasten des Stromversorgungsnetzes, Verringern der mechanischen Belastung im Antrieb, erhebliche Platz- und Verdrahtungsersparnis gegenüber Stern-Dreieck-Startern und Frequenzumrichtern, wartungsfreies Schalten und einfachste Handhabung. Der integrierte Bypass ermöglicht die sehr kompakte Bauweise und sorgtfür eine geringere Erwärmung im Schaltschrank. Weltweite Zulassungen (z.B. IEC und UL/CSA).
Verfügbar sind die Sanftstarter 3RW für Netze bis 690 V in einem großen Leistungsbereich mit unterschiedlichen Steuerspeisespannungen und durchgängig mit Schraub- und Federzuganschluss. Bei 3RW30/40 gibt es zusätzliche Varianten mit 24 V Steuerspeisespannung. Einige der 3RW40 bis Baugröße S3 sowie alle 3RW44 bieten zudem einen Thermistormotorschutz.
Mit dem optionalen Verbindungsbaustein können die Sanftstarter andie Leistungsschalter angebaut werden, sogar für die Varianten mit Federzuganschluss.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
