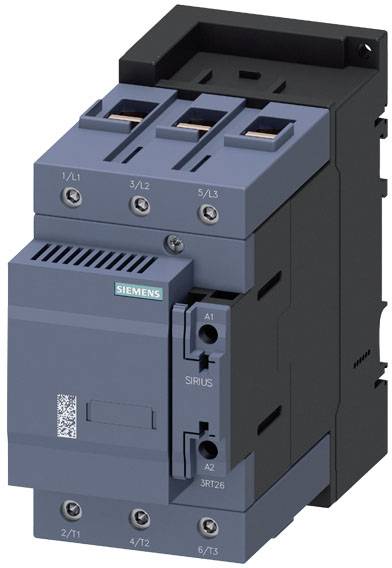

Siemens 3RT2645-1AP05 Kondensatorschütz 3 Schließer 296 VA mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Kondensatorschütz
Polzahl
3polig
Leistung
296 VA
Anschluss
Schrauben
Verpackungsart
Piece
Datenblatt (PDF)
Anzahl
Gesamt (CHF 467.95 / Stück)
CHF 504.95
-7 %
CHF 467.95
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Anzahl der Öffner / für Hilfskontakte / anbaubar: 1
- Aufstellungshöhe / bei Höhe über NN / maximal: 2000 m
- Ausführung des Sicherungseinsatzes / für Kurzschlussschutz des Hauptstromkreises / bei Zuordnungsart 1 / erforderlich: gG: 250 A (690 V, 50 kA)
- Ausführung des Sicherungseinsatzes / für Kurzschlussschutz des Hilfsschalters / erforderlich: gG: 10 A (500 V, 1 kA)
- Berührungsschutz / frontseitig: fingersicher bei senkrechter Berührung von vorne
- Einbaulage: bei senkrechter Montageebene +/-180° drehbar, bei senkrechter Montageebene +/- 22,5° nach vorne und hinten kippbar
- Schalthäufigkeit / bei AC-6b / bei 230 V / maximal [1/h]: 200
- Schalthäufigkeit / bei AC-6b / bei 240 V / maximal [1/h]: 200
- Schalthäufigkeit / bei AC-6b / bei 400 V / maximal [1/h]: 100
- Schalthäufigkeit / bei AC-6b / bei 480 V / maximal [1/h]: 60
- Schalthäufigkeit / bei AC-6b / bei 500 V / maximal [1/h]: 60
- Schalthäufigkeit / bei AC-6b / bei 600 V / maximal [1/h]: 40
- Schalthäufigkeit / bei AC-6b / bei 690 V / maximal [1/h]: 40
- Schalthäufigkeit / bei AC-6b / bei 1000 V / maximal [1/h]: 40
- Produkterweiterung / Hilfsschalter: ja
- Anwendungsbereich: zum Schalten von kapazitiven Lasten, z.B. Kondensatorbatterien oder Umrichtern
- Anzugsscheinleistung / der Magnetspule / bei AC: 296 VA
- Haltescheinleistung / der Magnetspule / bei AC: 19 VA
- Maximal zulässige Spannung für sichere Trennung / zwischen Spule und Hauptkontakten: 400 V
- Schutzart IP / der Anschlussklemme: IP00
- Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hauptkontakte: 2x (8 ... 3/0), 1x (6 ... 3/0)
- Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hilfskontakte: 2x (20 ... 16), 2x (18 ... 14), 2x 12
- Art der anschließbaren Leiterquerschnitte / für Hauptkontakte / eindrähtig: 2x (10 ... 16 mm²)
- Anschließbarer Leiterquerschnitt / für Hauptkontakte / eindrähtig / minimal: 10 mm²
- Anschließbarer Leiterquerschnitt / für Hauptkontakte / eindrähtig / maximal: 16 mm²
- Art der anschließbaren Leiterquerschnitte / für Hauptkontakte / eindrähtig oder mehrdrähtig: 2x (10 ... 70 mm²), 1x (10 ... 70 mm²)
- Anschließbarer Leiterquerschnitt / für Hauptkontakte / mehrdrähtig / minimal: 10 mm²
- Anschließbarer Leiterquerschnitt / für Hauptkontakte / mehrdrähtig / maximal: 70 mm²
- Art der anschließbaren Leiterquerschnitte / für Hauptkontakte / feindrähtig / mit Aderendbearbeitung: 2x (10 ... 50 mm²)
- Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / eindrähtig: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
- Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / eindrähtig oder mehrdrähtig: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
- Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / feindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
- Verpackungsart
Piece
- Produkt-Art
Kondensatorschütz
- Typ
3RT2645-1AP05
- Baugröße
S3
- Polzahl
3polig
- Kontaktart
3 Schließer
- Hilfskontaktart
1 Schließer
2 Öffner
- Steuerspannung (min.)
230 V/AC
- Steuerspannung (max.)
230 V/AC
- Steuerspannungs-Bereich
230 - 230 V/AC
- Schaltspannung (min.)
230 V/AC
- Schaltspannung (max.)
1000 V/AC
296 VA
- Passend für Marke
Siemens
- Passend für Serie
Siemens Serie Sirius
- Besonderheiten
mit Hilfskontakt
- Montageart
Schraubbefestigung
Schnappbefestigung
- Anschluss
Schrauben
- Elektrische Lebensdauer
200000
- Mechanische Lebensdauer
3000000
- Ansprechzeit
20 ms
- Abfallzeit
25 ms
IP00
- Min. Temperatur
-25 °C
- Max. Temperatur
+60 °C

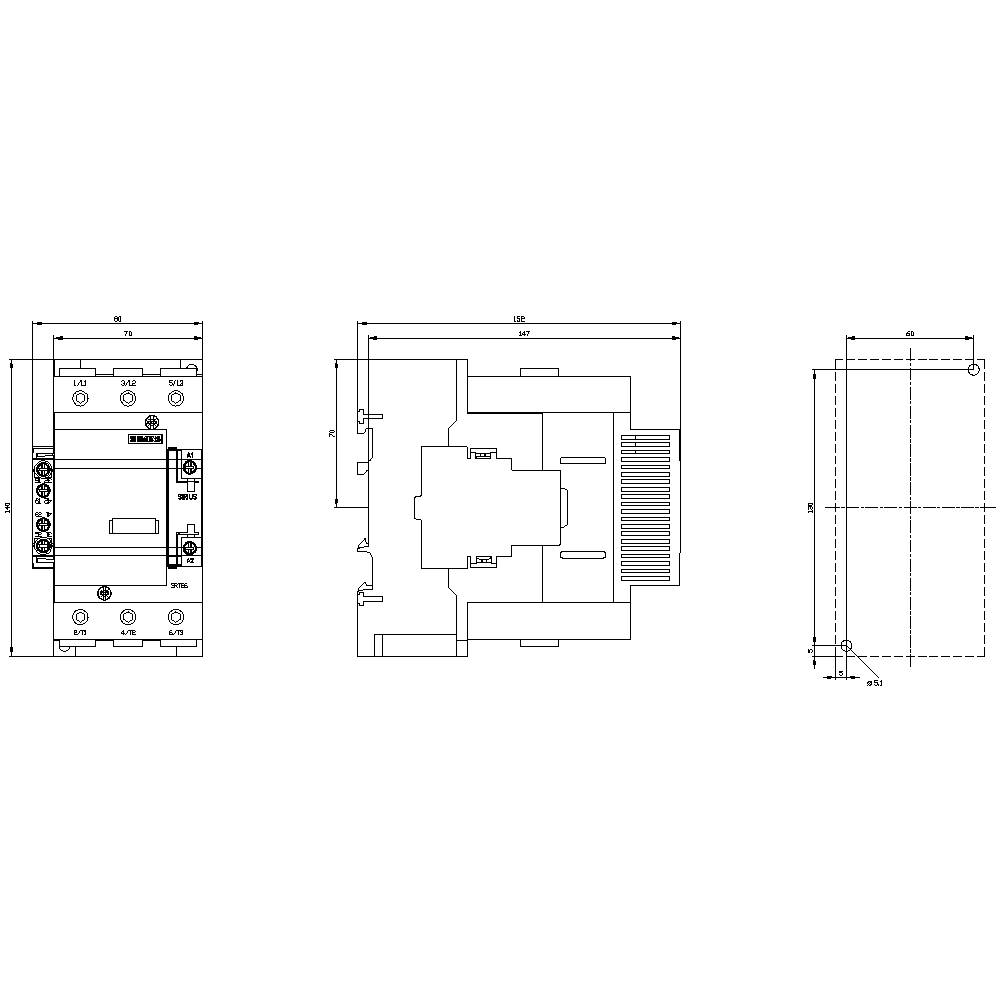

- Breite
80 mm
- Höhe
140 mm
- Tiefe
152 mm
- Abm.
(B x H x T) 80 x 140 x 152 mm
- Inhalt
1 St.
- RoHS-konform
Ja
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2862401 Siemens 3RT2645-1AP05 Kondensatorschütz 3 Schließer 296 VA mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2862401 Siemens 3RT2645-1AP05 Kondensatorschütz 3 Schließer 296 VA mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1
Beschreibung
Kondensatorschütz, AC-6b 75 kVAr, / 400 V, 3-polig, AC 230 V, 50 Hz, Hilfskontakte: 2 Ö, Schraubanschluss Kondensatorschütz SIRIUS 3RT26 zum Schalten von kapazitiven Lasten, z.B. Kondensatorbatterien oder Umrichtern.
Die Kondensatorschütze 3RT26 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie bieten konventionelle Antriebe für AC- und DC-Betätigung, als auch elektronische Antriebe mit AC/DC-Betätigung. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Kondensatorschütze 3RT26 sind klimafest und weltweit zugelassen (z.B. IEC und UL/CSA).
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung in Schraubanschlusstechnik erhältlich.
Das umfassende Zubehör ist einheitlich für alle Baugrößen.
Die Kondensatorschütze 3RT26 lösen die Kondensatorschütze 3RT16 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Die Kondensatorschütze 3RT26 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie bieten konventionelle Antriebe für AC- und DC-Betätigung, als auch elektronische Antriebe mit AC/DC-Betätigung. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Kondensatorschütze 3RT26 sind klimafest und weltweit zugelassen (z.B. IEC und UL/CSA).
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung in Schraubanschlusstechnik erhältlich.
Das umfassende Zubehör ist einheitlich für alle Baugrößen.
Die Kondensatorschütze 3RT26 lösen die Kondensatorschütze 3RT16 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Lieferumfang
- Geliefert wird: Siemens Dig.Industr. Kondensatorschütz 75kVAr/400V 3RT2645-1AP05, Verpackungseinheit: 1 Stk., EAN: 4047621026497
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
