Name: Siemens 3RT2544-1AP00 Schütz 2 Schließer, 2 Öffner 59 kW mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St
Brand: Siemens
SKU: 2863672
Availability: BackOrder

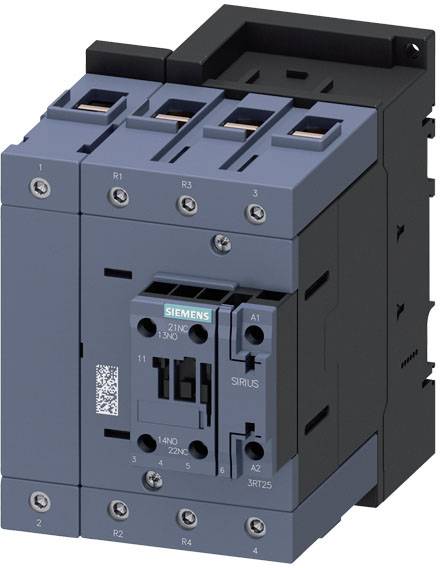

Elektrischer Schütz der Marke Siemens, Modell SIRIUS, in einem rechteckigen, blauen Gehäuse mit Anschlüssen für mehrere Kabel.

Blick in einen industriellen Raum mit einem offenen Schaltschrank links und einer nassen Glaswand rechts, die Maschinen trennend.

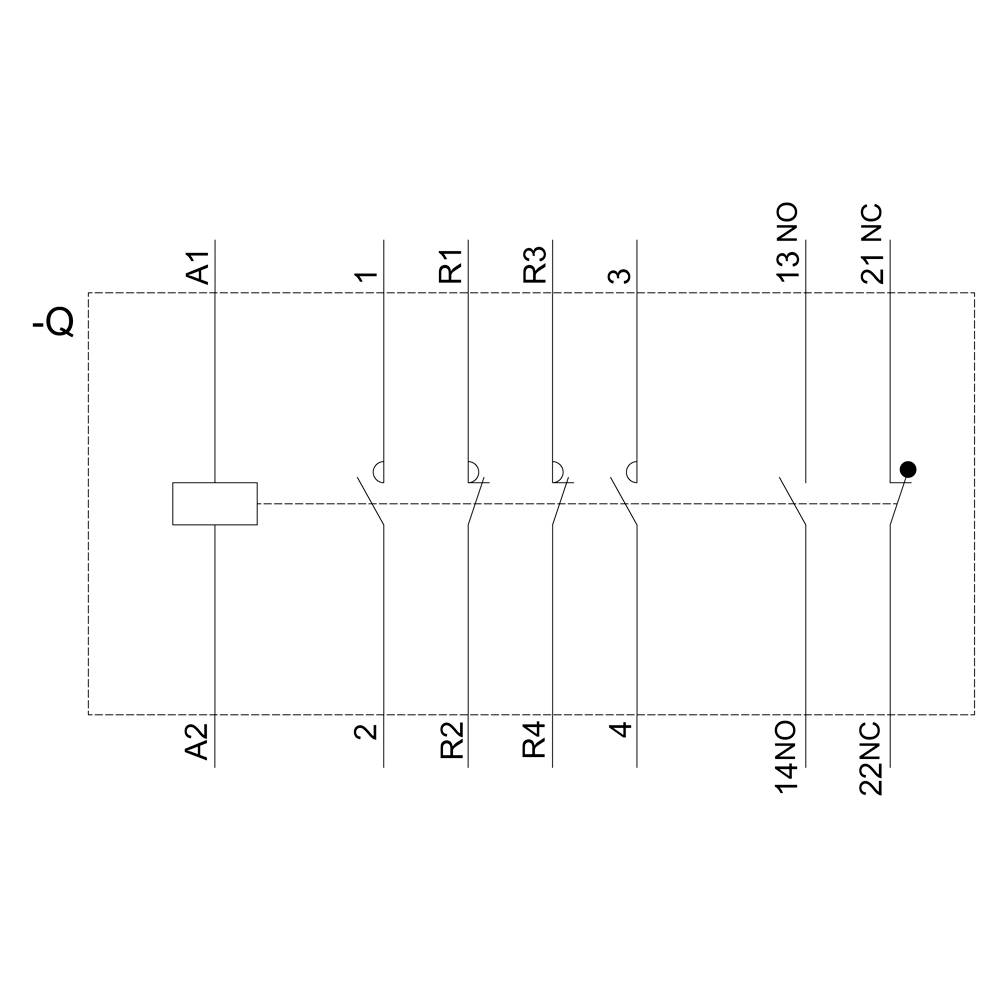

'Schaltplan eines Relais mit vier Schaltern. Beschriftungen: A1, A2, R1, R2, R3, R4, 14 NO, 22 NC, 21 NC, 13 NO.'

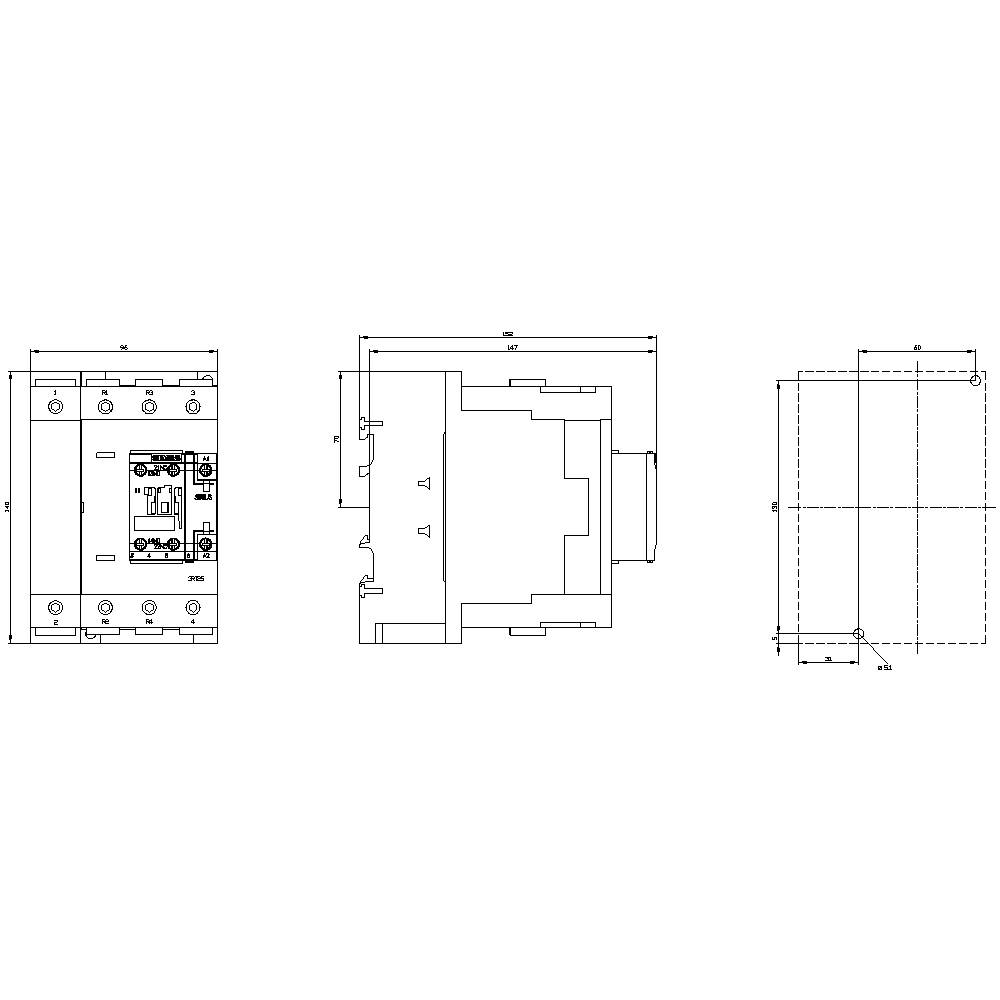

Technische Zeichnung eines elektrischen Geräts mit Vorder-, Seiten- und Draufsicht. Maße und interne Komponenten werden detailliert gezeigt.

1/4

Abbildung ähnlich

Produkt-Art

Schütz

Polzahl

4polig

Leistung

59 kW

Anschluss

Schrauben

Verpackungsart

Piece

Datenblatt (PDF)

Lieferung Fr., 27. Nov.

Anzahl

Set(s)

Gesamt (CHF 263.95 / Stück)

CHF 283.95

-7 %

CHF 263.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anzahl der Schließer / für Hauptkontakte: 2
Anzahl der Schließer / für Hilfskontakte / unverzögert schaltend: 1
Anzahl der Öffner / für Hauptkontakte: 2
Anzahl der Öffner / für Hilfskontakte / unverzögert schaltend: 1
Betriebsstrom bei AC-1 / bis 690 V / bei Umgebungstemperatur 40 °C: 100 A
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hauptkontakte: 2x (10 ... 1/0), 1x (10 ... 2)
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hilfskontakte: 2x (20 ... 16), 2x (18 ... 14)
Aufstellungshöhe bei Höhe über NN / maximal: 2000 m
Reiheneinbau: ja
Berührungsschutz frontseitig: fingersicher bei senkrechter Berührung von vorne
Isolationsspannung des Hauptstromkreises bei Verschmutzungsgrad 3: 690 V
Mechanische Lebensdauer (Schaltspiele) des Schützes mit aufgesetztem elektronikgerechtem Hilfsschalterblock / typisch: 5000000
Mechanische Lebensdauer (Schaltspiele) des Schützes mit aufgesetztem Hilfsschalterblock / typisch: 10000000
Spiegelkontakt: ja
Stoßspannungsfestigkeit des Hauptstromkreises: 8 kV
Maximal zulässige Spannung für sichere Trennung / zwischen Spule und Hauptkontakten: 690 V
Produkterweiterung / Hilfsschalter: ja

Verpackungsart: Piece

Produkt-Art: Schütz

Typ: 3RT2544-1AP00

Baugröße: S3

Polzahl: 4polig

Kontaktart: 2 Schließer
2 Öffner

Hilfskontaktart: 1 Schließer

Steuerspannung (min.): 230 V/AC

Steuerspannung (max.): 230 V/AC

Steuerspannungs-Bereich: 230 - 230 V/AC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 100 A

: 59 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schraubbefestigung
Schnappbefestigung
Hutschiene

Anschluss: Schrauben

Mechanische Lebensdauer: 10000000

Ansprechzeit: 20 ms

Abfallzeit: 25 ms

: IP00
IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 70 mm

Höhe: 140 mm

Tiefe: 152 mm

Abm.: (B x H x T) 70 x 140 x 152 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja
