Name: Siemens 3RT2535-1AF00 Schütz 2 Öffner, 2 Schließer 18.5 kW mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.
Brand: Siemens
SKU: 1700710
Availability: BackOrder

Ein elektrischer Leistungsschalter von Siemens, geeignet zur Steuerung elektrischer Anlagen. Dreiphasige Ausführung, Modellreihe Sirius.

Ein geöffneter Schaltschrank zeigt elektronische Komponenten. Durch ein verregnetes Fenster ist unscharf eine Produktionsmaschine sichtbar.

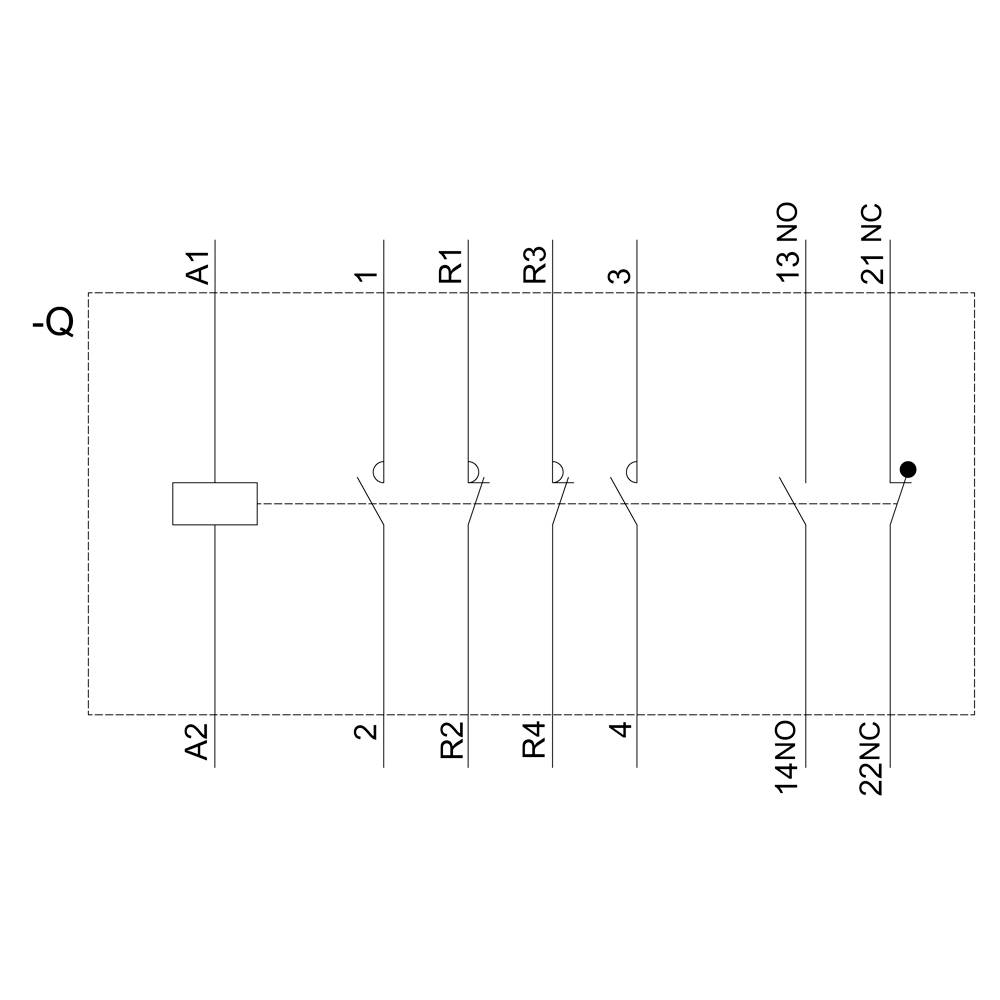

Schaltplan eines Stromkreises mit Schalter und zwei Relais. Beschriftungen A1, A2, R1-R4, 1-4, 13 NO, 14 NO, 21 NC, 22 NC.

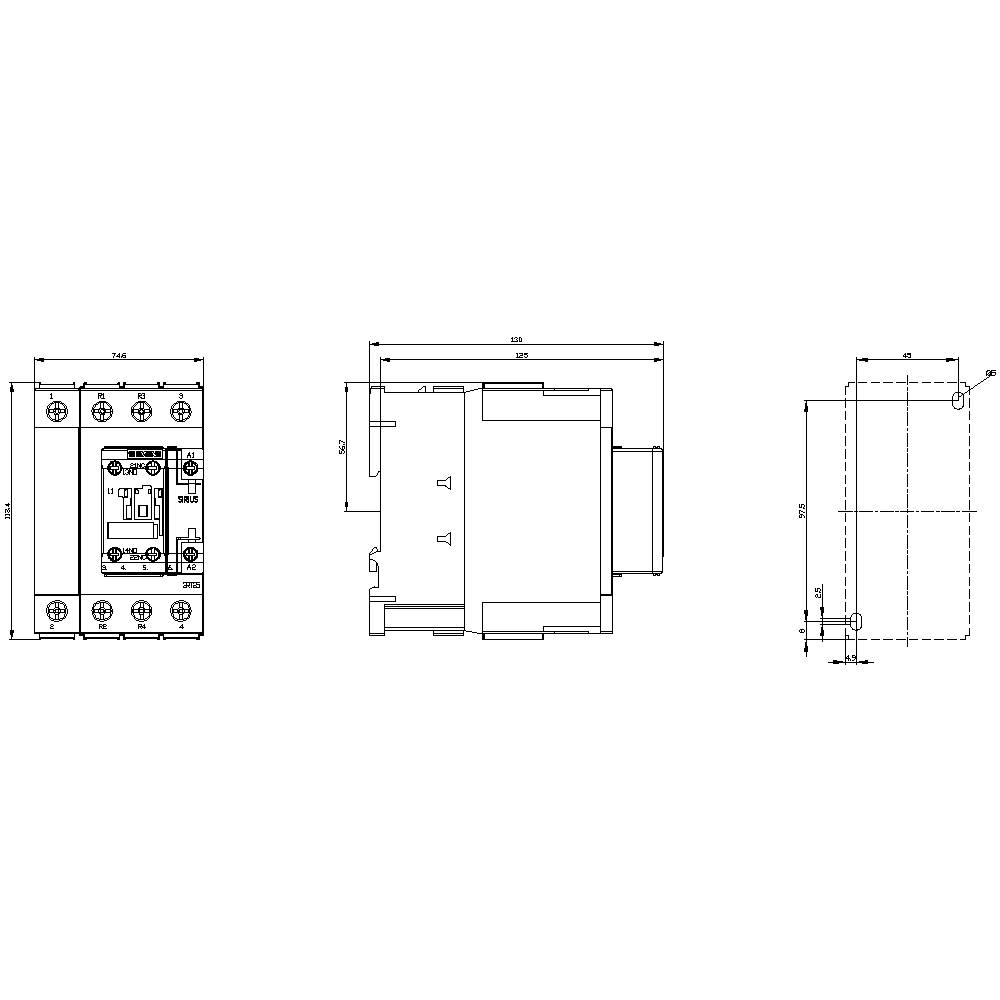

Technische Zeichnung eines Schalters mit drei Ansichten: Vorderansicht, Seitenansicht und Draufsicht. Maße und Details sind angegeben.

1/4

Abbildung ähnlich

Produkt-Art

Schütz

Polzahl

4polig

Leistung

18.5 kW

Anschluss

Schrauben

Typ

3RT2535-1AF00

Datenblatt (PDF)

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 181.95 / Stück)

CHF 181.95

inkl. MwSt.

nur CHF 20.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schütz AC-3, 2S+2Ö,18,5kW AC 110V 50Hz, 4-pol. 2S+2Ö, 1S+1Ö integr.

Anzahl der Hilfskontakte als Schließer: 1
Bemessungsbetriebsleistung bei AC-3, 400 V: 18,50000000 kW
Anzahl der Öffner als Hauptkontakte: 2
Anzahl der Schließer als Hauptkontakte: 2
Höhe: 114 mm
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 60 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 35 A
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsbetriebsleistung NEMA: 20 kW
Spannungsart zur Betätigung: AC

Technische Daten

Spannungsart: AC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 50 mm²
Leiterquerschnitt feindrähtig: 35 mm²

Produkt-Art: Schütz

Typ: 3RT2535-1AF00

Baugröße: S2

Polzahl: 4polig

Kontaktart: 2 Öffner
2 Schließer

Steuerspannung (min.): 110 V/AC

Steuerspannung (max.): 110 V/AC

Steuerspannungs-Bereich: 110 - 110 V/AC

Schaltspannung (max.): 400 V/AC

Dauerstrom (max.): 35 A

: 18.5 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 75 mm

Höhe: 114 mm

Tiefe: 130 mm

Abm.: (B x H x T) 75 x 114 x 130 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 18.5 kW

: 2

: 2

: 1

: 1

: 35 A

: 60 A

: Schraubanschluss

: AC

: 14.709975

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Leistung

Nennspannung

Siemens 3RT2035-1AP00 Schütz 3 Schließer 18.5 kW 230 V/AC 40 A mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1430965

Lieferung Di., 27. Okt.

4 StückConrad Electronic

18.5 kW

230 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 139.95^*

Siemens 3RT2035-1NB30 Schütz 3 Schließer 18.5 kW 24 V/DC, 24 V/AC 40 A mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1431002

Lieferung Fr., 4. Dez.

Conrad Electronic

18.5 kW

24 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 199.95^*

Siemens 3RT2036-1AC20-0UA0 Schütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747630

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 189.95^*

Siemens 3RT2036-1AK60-0UA0 Schütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747643

Lieferung Mo., 23. Nov.

Conrad Electronic

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 189.95^*

Siemens 3RT2036-1AM20-0UA0 Schütz 3 Schließer 25 PS 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1701786

Lieferung Do., 19. Nov.

80 StückConrad Electronic

25 PS

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 189.95^*

Siemens 3RT2036-1AP00 Schütz 3 Schließer 22 kW 230 V/AC 50 A mit Hilfskontakt 1 St.

Bestell-Nr.:1431164

Lieferung Di., 27. Okt.

8 StückConrad Electronic

22 kW

230 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 153.95^*

Siemens 3RT2036-1AP04 Schütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1738185

Lieferung Fr., 4. Dez.

Conrad Electronic

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 189.95^*

Siemens 3RT2036-1AP60-0UA0 Schütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1750900

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 189.95^*

Siemens 3RT2036-1AV60-0UA0 Schütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1738381

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 189.95^*

Siemens 3RT2036-1NB30 Schütz 3 Schließer 22 kW 24 V/DC, 24 V/AC 50 A mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1431165

Lieferung Fr., 4. Dez.

Conrad Electronic

22 kW

24 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 217.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1700710 Siemens 3RT2535-1AF00 Schütz 2 Öffner, 2 Schließer 18.5 kW mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1700710 Siemens 3RT2535-1AF00 Schütz 2 Öffner, 2 Schließer 18.5 kW mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Beschreibung

Leistungsschütz, AC-3, 35 A, 18,5 kW / 400 V, 4-polig, AC 110 V, 50 Hz, Hauptkontakte: 2 S + 2 Ö, Hilfskontakte: 1 S + 1 Ö, Schraubanschluss, Baugröße: S2 Schütz SIRIUS 3RT25 zur Polumschaltung bei Hebezeugmotoren oder zum Schalten von zwei getrennten Lasten.
Die Schütze 3RT25 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASi oder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT25 sind klimafest und weltweit zugelassen (z.B. IEC und UL/CSA).
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreienund rüttelsicheren Anschluss zur Verfügung.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
