Name: Siemens 3RT2336-1AN20 Schütz 4 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.
Brand: Siemens
SKU: 1700485
Availability: BackOrder

Ein blauer Siemens-Schütz mit mehreren Schraubklemmen, geeignet zur Steuerung elektrischer Kontakte in Schaltschränken.

'Industriesteuerungssystem: Geöffneter Schaltschrank zeigt elektronische Bauteile, daneben ein Fenster mit Regentropfen, dahinter eine Maschine.'

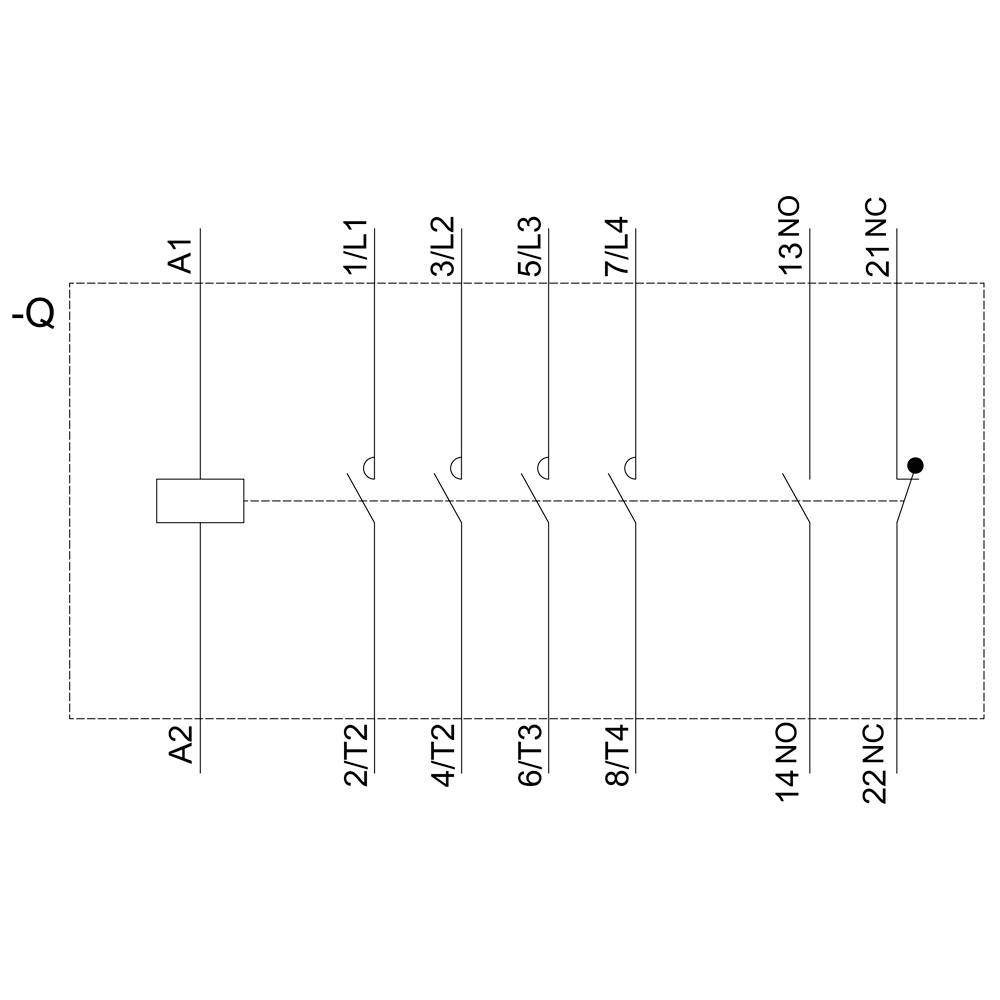

Schematischer Schaltplan eines elektrischen Schützsystems mit abwechselnd nummerierten Klemmen von A1 bis 22NC, beginnend bei A1.

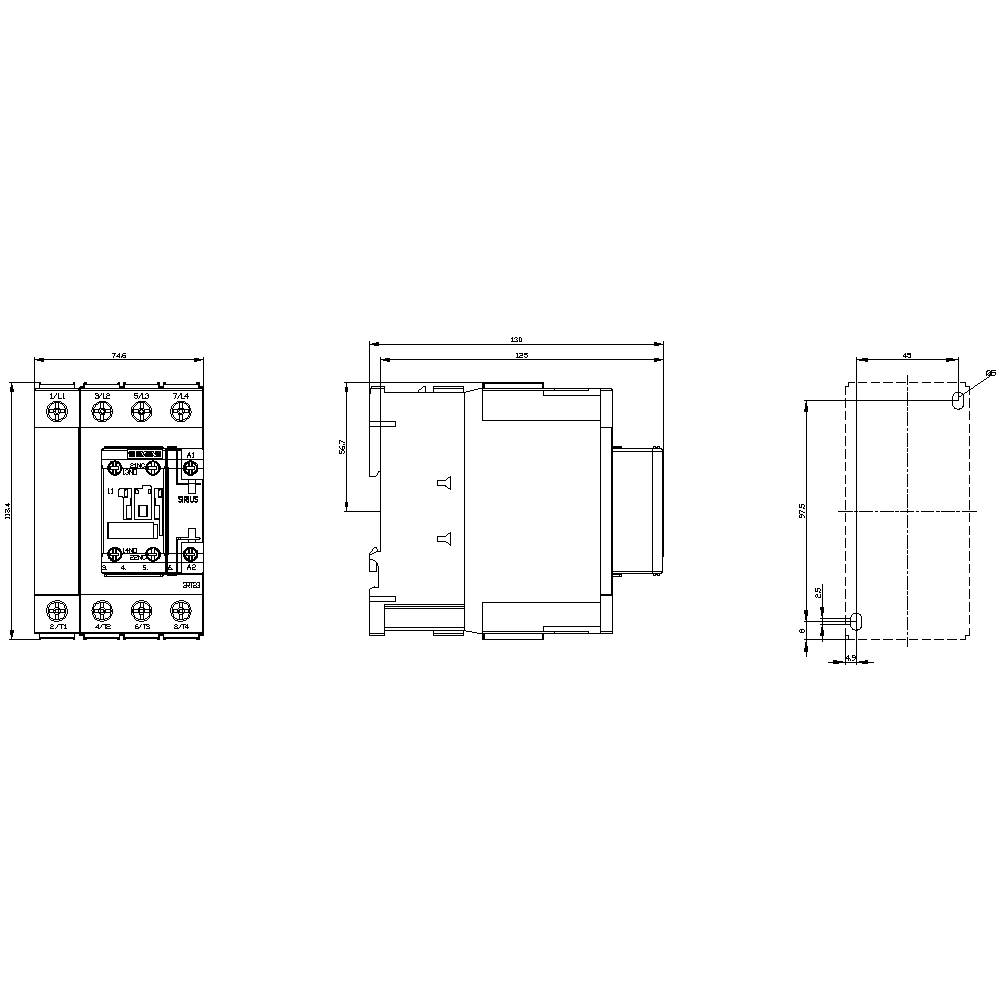

'Technische Zeichnung eines elektrischen Bauteils mit Front-, Seiten- und Obenansicht. Abmessungen und Anschlussdetails sind markiert.'

1/4

Abbildung ähnlich

Produkt-Art

Schütz

Polzahl

4polig

Verpackungsart

Piece

Typ

3RT2336-1AN20

Baugröße

Datenblatt (PDF)

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 203.95 / Stück)

CHF 203.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schütz, AC-1, 60 A/400 V/40 °C, S2, 4-polig, AC 220V, 50/60Hz, 1S+1Ö

Drehstromschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Schaltmodul,Schütz

Technische Daten

Spannungsart: AC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 50 mm²
Leiterquerschnitt feindrähtig: 35 mm²

Verpackungsart: Piece

Produkt-Art: Schütz

Typ: 3RT2336-1AN20

Baugröße: S2

Polzahl: 4polig

Kontaktart: 4 Schließer

Hilfskontaktart: 1 Schließer
1 Öffner

Steuerspannung (min.): 220 V/AC

Steuerspannung (max.): 220 V/AC

Steuerspannungs-Bereich: 220 - 220 V/AC

Schaltspannung (max.): 400 V/AC

Dauerstrom (max.): 60 A

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung
Schraubbefestigung

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 75 mm

Höhe: 114 mm

Tiefe: 130 mm

Abm.: (B x H x T) 75 x 114 x 130 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 4

: 1

: 1

: 38 A

: 60 A

: Schraubanschluss

: AC

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Leistung

Nennspannung

Siemens 3RT2035-1AP00 Schütz 3 Schließer 18.5 kW 230 V/AC 40 A mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1430965

Sofort-Lieferung Mo., 26. Okt.

4 StückConrad Electronic

18.5 kW

230 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 139.95^*

Siemens 3RT2035-1NB30 Schütz 3 Schließer 18.5 kW 24 V/DC, 24 V/AC 40 A mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1431002

Lieferung Fr., 4. Dez.

Conrad Electronic

18.5 kW

24 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 199.95^*

Siemens 3RT2036-1AC20-0UA0 Schütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747630

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 189.95^*

Siemens 3RT2036-1AK60-0UA0 Schütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747643

Lieferung Mo., 23. Nov.

Conrad Electronic

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 189.95^*

Siemens 3RT2036-1AM20-0UA0 Schütz 3 Schließer 25 PS 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1701786

Lieferung Do., 19. Nov.

80 StückConrad Electronic

25 PS

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 189.95^*

Siemens 3RT2036-1AP00 Schütz 3 Schließer 22 kW 230 V/AC 50 A mit Hilfskontakt 1 St.

Bestell-Nr.:1431164

Sofort-Lieferung Mo., 26. Okt.

8 StückConrad Electronic

22 kW

230 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 153.95^*

Siemens 3RT2036-1AP04 Schütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1738185

Lieferung Fr., 4. Dez.

Conrad Electronic

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 189.95^*

Siemens 3RT2036-1AP60-0UA0 Schütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1750900

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 189.95^*

Siemens 3RT2036-1AV60-0UA0 Schütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1738381

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 189.95^*

Siemens 3RT2036-1NB30 Schütz 3 Schließer 22 kW 24 V/DC, 24 V/AC 50 A mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1431165

Lieferung Fr., 4. Dez.

Conrad Electronic

22 kW

24 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 217.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1700485 Siemens 3RT2336-1AN20 Schütz 4 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1700485 Siemens 3RT2336-1AN20 Schütz 4 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Beschreibung

Schütz AC-1, 60 A, 400 V / 40 °C, 4-polig, AC 220 V, 50/60 Hz, Hilfskontakte: 1 S + 1 Ö, Schraubanschluss, Baugröße: S2 Schütz SIRIUS 3RT23 zum Schalten von ohmschen Verbrauchern.
Die Schütze 3RT23 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASi oder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT23 sind klimafest und weltweit zugelassen (z.B. IEC und UL/CSA).
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
