Name: Siemens 3RT2046-1AP04-3MA0 Leistungsschütz 3 Schließer 45 kW 1000 V/AC Passend für Marke (Relais): Siemens 1 St.
Brand: Siemens
SKU: 1747372
Availability: BackOrder

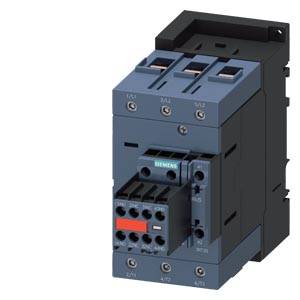

Abgebildet ist ein dreipoliger elektrischer Schütz mit seitlich angebrachten Kontaktklemmen und einer Siemens-Markierung.

Ein Industrie-Schaltschrank neben einem großen Fenster, auf dem Wassertröpfchen sind, zeigt Maschinen im Hintergrund.

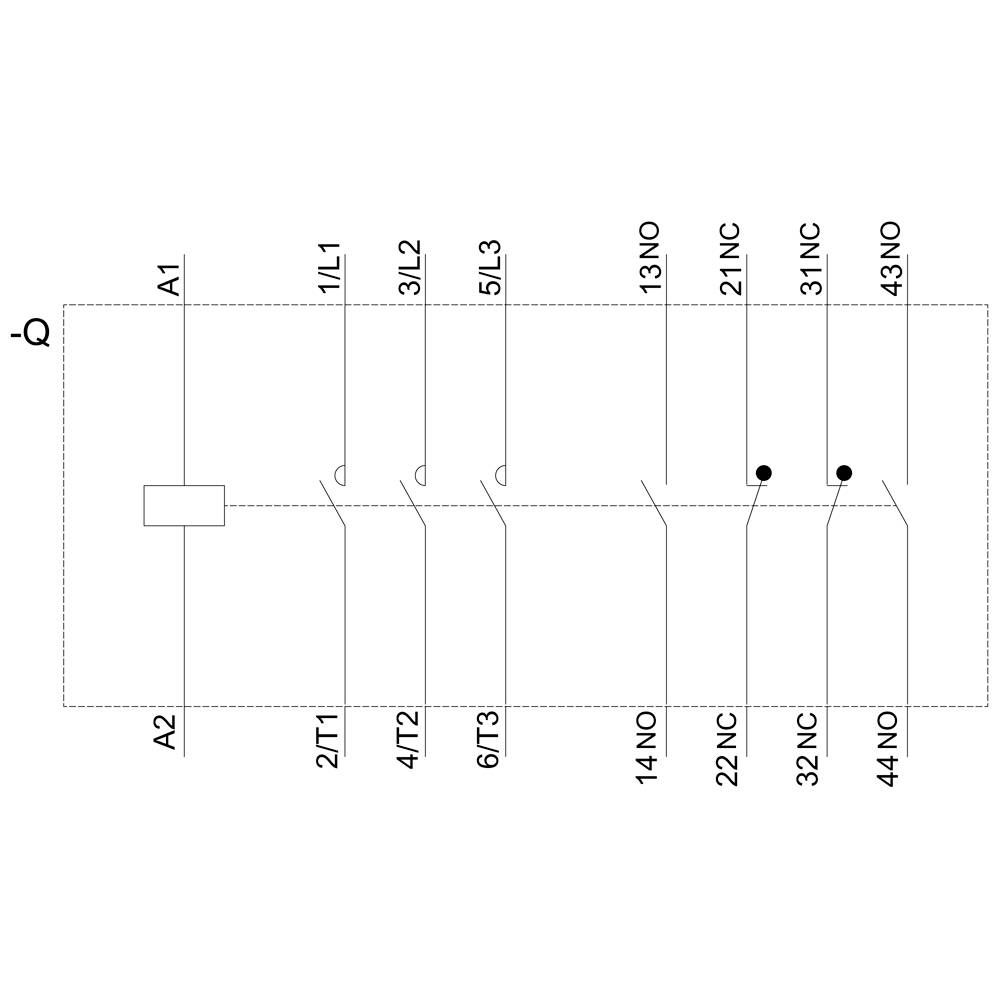

Ein Schaltplan zeigt eine elektrische Schaltung mit mehreren Kontakten: 1/1L1, 3/2L2, 5/3L3, 13/NO, 31/NC, 43/NO.

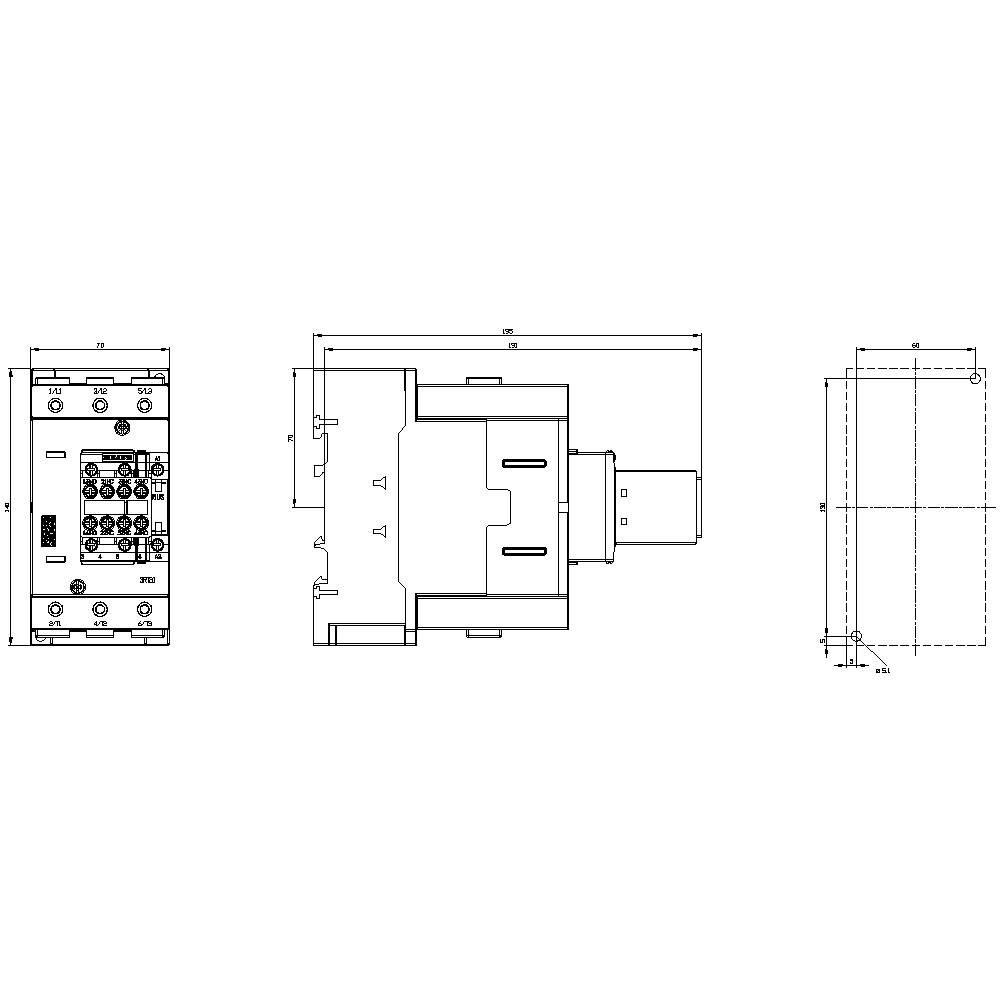

Technische Zeichnung eines elektrischen Schalters mit drei Ansichten: Vorder-, Seiten- und Draufsicht, mit detaillierten Maßangaben.

1/4

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

1000 V/AC

Leistung

45 kW

Anschluss

Schrauben

Datenblatt (PDF)

Lieferung Fr., 20. Nov.

Anzahl

Stück

Gesamt (CHF 347.95 / Stück)

CHF 347.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Spannungsart: AC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 70 mm²
Leiterquerschnitt feindrähtig: 50 mm²

Produkt-Art: Leistungsschütz

Typ: 3RT2046-1AP04-3MA0

Baugröße: S3

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 1000 V/AC

Steuerspannung (max.): 230 V/AC

Steuerspannungs-Bereich: 230 V/AC (max)

Schaltspannung (max.): 1000 V/AC

Dauerstrom (max.): 95 A

: 45 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 70 mm

Höhe: 140 mm

Tiefe: 195 mm

Abm.: (B x H x T) 70 x 140 x 195 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 45 kW

: 3

: 2

: 2

: 95 A

: 130 A

: Schraubanschluss

: AC

: 80 A

: 55.16240625

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Leistung

Siemens 3RT2045-1AB00 Leistungsschütz 3 Schließer 37 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Single 1 St.

Bestell-Nr.:1741937

Lieferung Fr., 20. Nov.

Conrad Electronic

37 kW

Stück

Min.: 1

Vielfache: 1

CHF 263.95^*

Siemens 3RT2045-1AB00-1AA0 Leistungsschütz 3 Schließer 37000 W 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1746479

Lieferung Fr., 20. Nov.

Conrad Electronic

37000 W

Stück

Min.: 1

Vielfache: 1

CHF 277.95^*

Siemens 3RT2045-1AB04 Leistungsschütz 3 Schließer 37 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1704928

Lieferung Fr., 20. Nov.

Conrad Electronic

37 kW

Stück

Min.: 1

Vielfache: 1

CHF 277.95^*

Siemens 3RT2045-1AC00 Leistungsschütz 3 Schließer 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746480

Lieferung Do., 12. Nov.

98 StückConrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 267.95^*

Siemens 3RT2045-1AC10 Leistungsschütz 3 Schließer 37 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746481

Lieferung Do., 12. Nov.

46 StückConrad Electronic

37 kW

Stück

Min.: 1

Vielfache: 1

CHF 267.95^*

Siemens 3RT2045-1AC20 Leistungsschütz 3 Schließer 37 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Single 1 St.

Bestell-Nr.:1704929

Lieferung Di., 17. Nov.

Conrad Electronic

37 kW

Stück

Min.: 1

Vielfache: 1

CHF 263.95^*

Siemens 3RT2045-1AC24 Leistungsschütz 3 Schließer 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1699405

Lieferung Fr., 20. Nov.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 277.95^*

Siemens 3RT2045-1AD00 Leistungsschütz 3 Schließer 37 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746482

Lieferung Fr., 20. Nov.

Conrad Electronic

37 kW

Stück

Min.: 1

Vielfache: 1

CHF 267.95^*

Siemens 3RT2045-1AD04 Leistungsschütz 3 Schließer 37 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746483

Lieferung Fr., 20. Nov.

Conrad Electronic

37 kW

Stück

Min.: 1

Vielfache: 1

CHF 285.95^*

Siemens 3RT2045-1AD20 Leistungsschütz 3 Schließer 37 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746484

Lieferung Fr., 20. Nov.

Conrad Electronic

37 kW

Stück

Min.: 1

Vielfache: 1

CHF 267.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1747372 Siemens 3RT2046-1AP04-3MA0 Leistungsschütz 3 Schließer 45 kW 1000 V/AC Passend für Marke (Relais): Siemens 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1747372 Siemens 3RT2046-1AP04-3MA0 Leistungsschütz 3 Schließer 45 kW 1000 V/AC Passend für Marke (Relais): Siemens 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3, 95 A, 45 kW / 400 V, 3-polig, AC 230 V, 50 Hz, Hilfskontakte: 2 S + 2 Ö, Schraubanschluss, Baugröße: S3, Hilfsschalter unlösbar Leistungsschütz SIRIUS 3RT2 zum Schalten von Motoren.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASioder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Die verfügbaren Verbindungsbausteine, Funktionsmodule und das Einspeisesystem SIRIUS 3RV29 reduzieren den Verdrahtungsaufwand erheblich.
Die Leistungsschütze 3RT2 lösen die bewährte Baureihe 3RT1 (bis 55 kW) ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
