Name: Siemens 3RT2017-2MB42-0KT0 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Pie
Brand: Siemens
SKU: 1750239
Availability: BackOrder

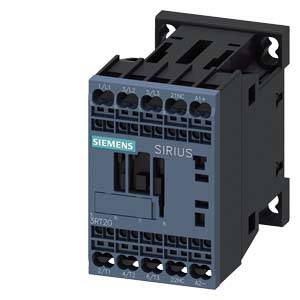

Ein schwarzer elektrischer Schütz der Marke Siemens, Modell SIRIUS, wird dargestellt. Vorderansicht mit sichtbaren Klemmen und Anschlüssen.

Ein offener Schaltschrank mit sichtbaren Kabeln und elektrischen Bauteilen, neben einer Glasscheibe mit Wassertropfen, durch die eine industrielle Maschine sichtbar ist.

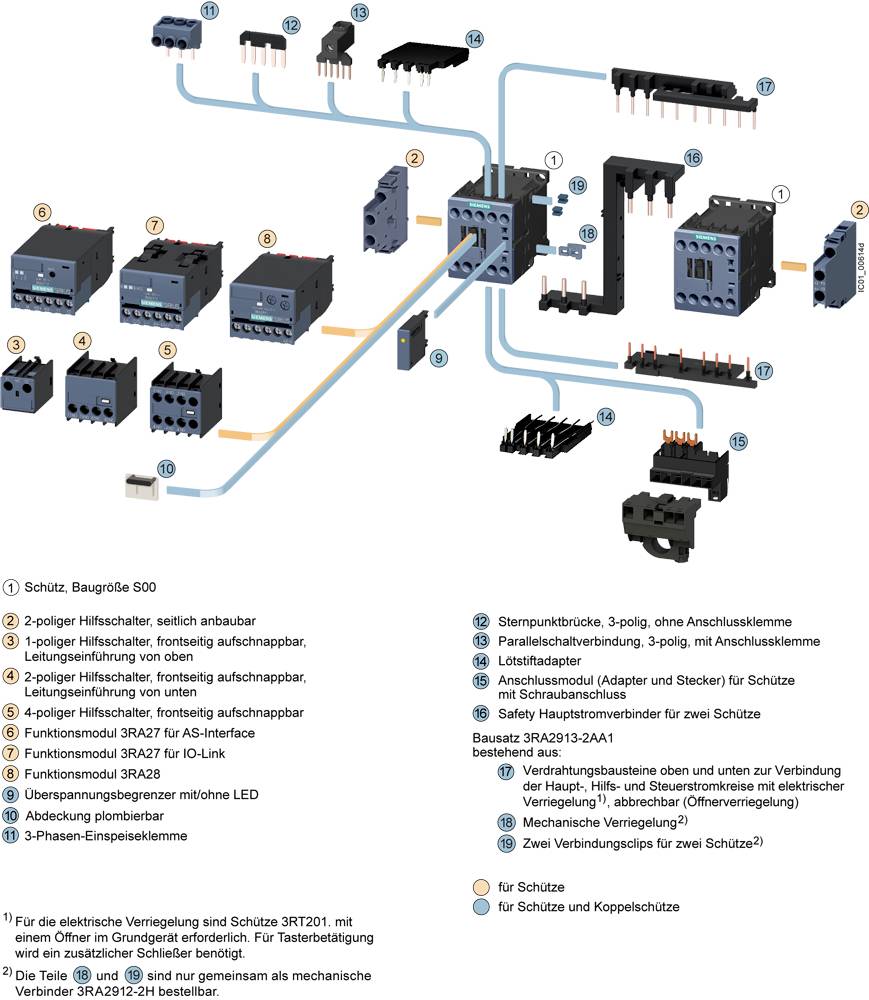

Abbildung zeigt elektrotechnische Schaltelemente und ihre Verbindungen, nummeriert. Anmerkungen erläutern Funktionen und Montagemöglichkeiten.

Schaltsymbol eines Elektromagneten mit Anschlüssen A1, A2. Verbindungen führen zu L1/L2/L3 und T1/T2/T3, dargestellt als Schaltplan.

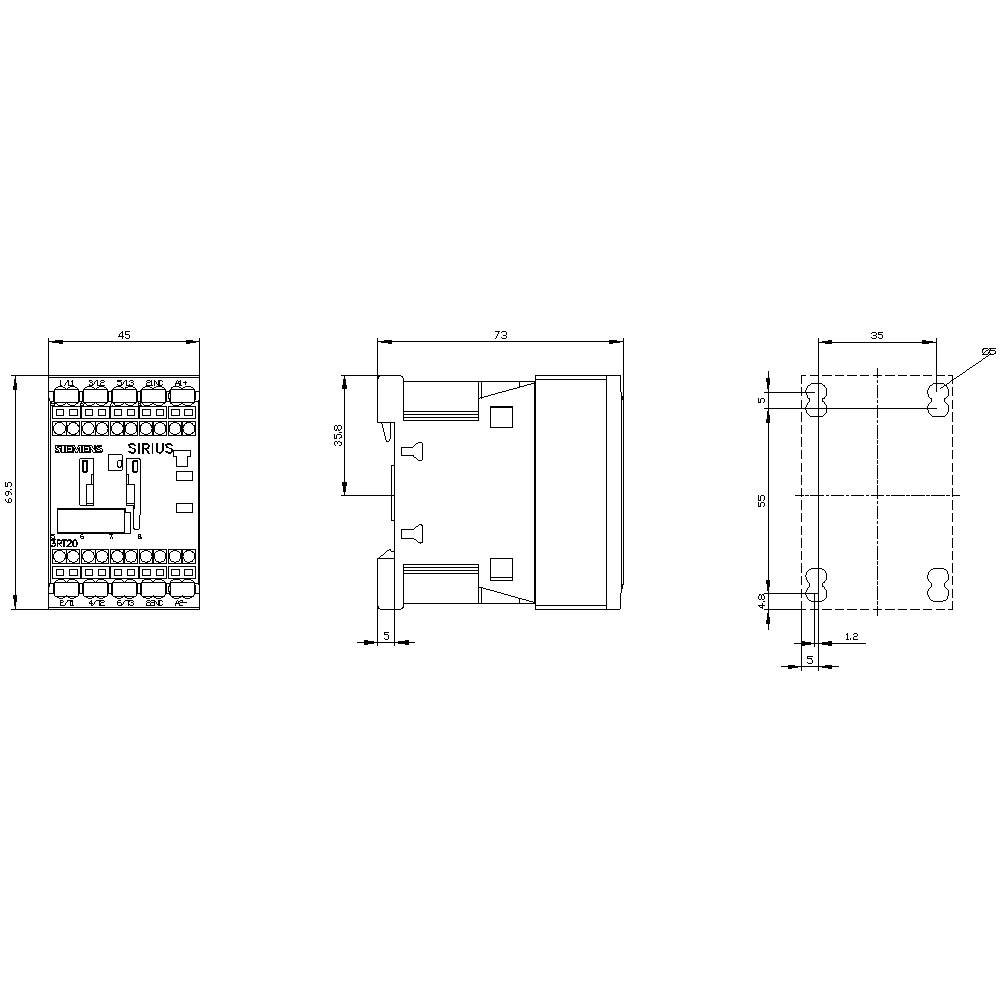

Technische Zeichnung eines elektrischen Bauteils mit drei Ansichten: Vorderansicht, Draufsicht und Seitenansicht. Maße in Millimetern angegeben.

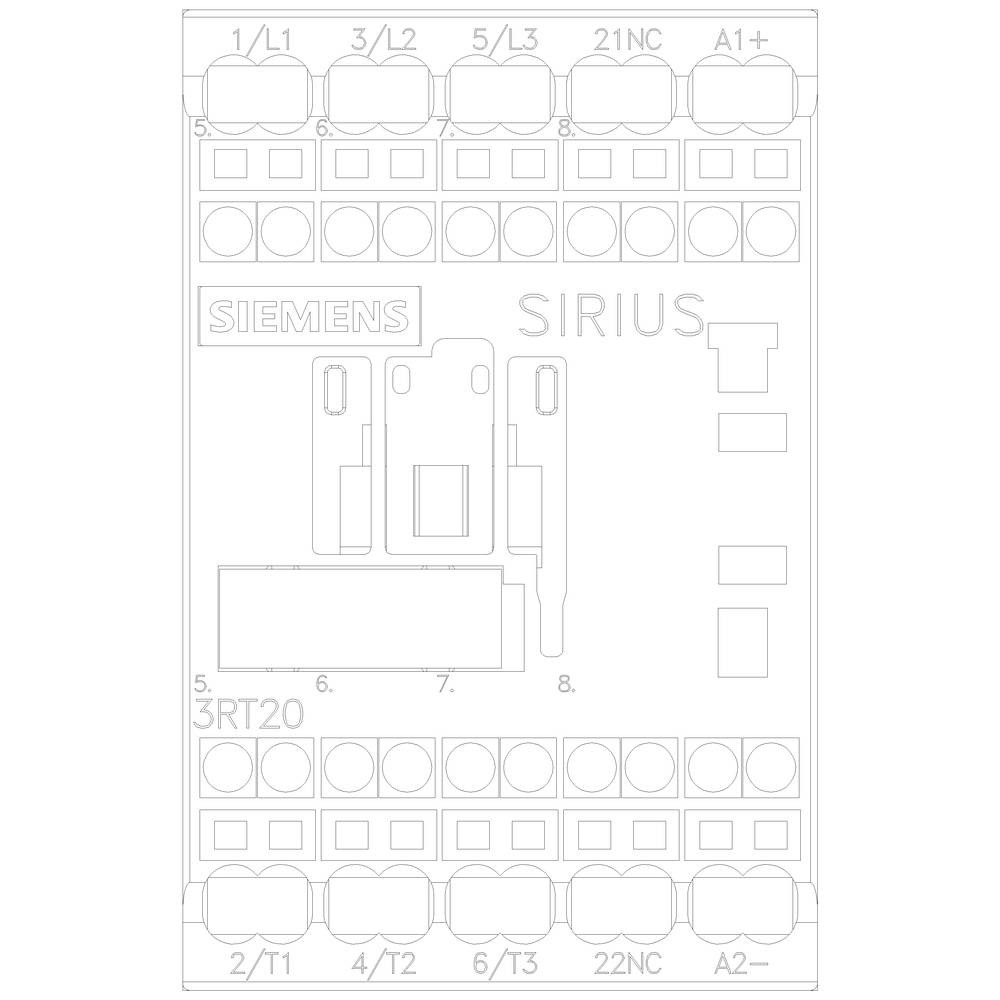

Schaltplan eines Siemens SIRIUS Relais mit verschiedenen Anschlussklemmen, einschließlich 1/L1, 3/L2, 5/L3, 21NC, A1+, 2/T1, 4/T2, 6/T3, 22NC, A2-.

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

690 V/AC

Anschluss

Federzuganschluss

Verpackungsart

Piece

Datenblatt (PDF)

Lieferung Fr., 13. Nov.

Anzahl

Stück

Gesamt (CHF 45.95 / Stück)

CHF 51.95

-12 %

CHF 45.95

inkl. MwSt.

nur CHF 6.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Koppelschütz, AC-3e, 12 A/5,5 kW/400V, 3-polig, DC 24V, 1Ö, Federzuganschluss

Drehstromschütz,Installationsschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Reiheneinbaugerät,Sammelschienenschütz,Schaltmodul,Schütz

Technische Daten

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 4 mm²
Leiterquerschnitt feindrähtig: 2.5 mm²

Verpackungsart: Piece

Produkt-Art: Leistungsschütz

Typ: 3RT2017-2MB42-0KT0

Baugröße: S00

Polzahl: 3polig

Kontaktart: 3 Schließer

Hilfskontaktart: 3 Schließer

Nennspannung: 690 V/AC

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 24 V/DC (max)

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 12 A

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 70 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 70 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: Federzuganschluss

: DC

: 8.5 A

: 5.516240625

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Produkt-Art

Siemens 3RT2015-1AB01-1AA0 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1729542

Lieferung Fr., 13. Nov.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Siemens 3RT2015-1AB01-2AA0 Leistungsschütz 3 Schließer 3 kW 690 V/AC mit Hilfskontakt Piece 1 St.

Bestell-Nr.:1682165

Lieferung Fr., 13. Nov.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Siemens 3RT2015-1AB02 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1729543

Lieferung Mi., 11. Nov.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Siemens 3RT2015-1AB02-1AA0 Leistungsschütz 3 Schließer 3 kW 690 V/AC Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1700576

Lieferung Fr., 13. Nov.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Siemens 3RT2015-1AB02-2AA0 Leistungsschütz 3 Schließer 3 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1686470

Lieferung Fr., 13. Nov.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Siemens 3RT2015-1AD01 Leistungsschütz 3 Schließer 3 kW 690 V/AC Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1729544

Lieferung Fr., 13. Nov.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Siemens 3RT2015-1AD02 Leistungsschütz 3 Schließer 3 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Single 1 St.

Bestell-Nr.:1700577

Lieferung Fr., 13. Nov.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Siemens 3RT2015-1AF01 Leistungsschütz 3 Schließer 3 kW 690 V/AC mit Hilfskontakt 1 St.

Bestell-Nr.:1729545

Lieferung Mi., 11. Nov.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Siemens 3RT2015-1AF02 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1729546

Lieferung Mi., 11. Nov.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Siemens 3RT2015-1AG61 Leistungsschütz 3 Schließer 3 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1730315

Lieferung Fr., 13. Nov.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 55.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1750239 Siemens 3RT2017-2MB42-0KT0 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Pie

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1750239 Siemens 3RT2017-2MB42-0KT0 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Pie

Beschreibung

Leistungsschütz, AC-3e/AC-3, 12 A, 5,5 kW / 400 V, 3-polig, DC 24 V, 0,85-1,85* US, Hilfskontakte: 1 Ö, Federzuganschluss, Baugröße: S00, nicht mit Hilfsschalter erweiterbar Koppelschütz SIRIUS 3RT2 zum Schalten von Motoren und von Hilfs- und Steuerstromkreisen, speziell ausgelegt zum direkten Anschluss an elektronische Steuerungen.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
